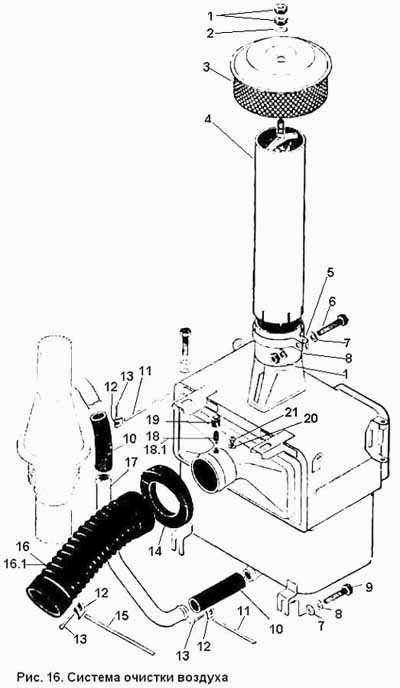

Система очистки воздуха К-701

Горелка К-701 Воздухоочиститель К-701

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Система очистки воздуха

Заводской номер: 701.19.00.000-2 Количество на модель:
701.19.00.000-2

Номер детали на чертеже:

Система очистки воздуха

Заводской номер: 700А.19.00.000-1 Количество на модель: 1
700А.19.00.000-1
1
1

Номер детали на чертеже:

1

Гайка М12 ГОСТ 5927-70

Заводской номер: Гайка М12 ГОСТ 5927-70 Количество на модель: 3
Гайка М12 ГОСТ 5927-70
3
2

Номер детали на чертеже:

2

Прокладка

Заводской номер: 700А.19.00.023 Количество на модель: 1
700А.19.00.023
1
3

Номер детали на чертеже:

3

Сетка в сборе

Заводской номер: 700А.19.00.020 Количество на модель: 1
700А.19.00.020
1
4

Номер детали на чертеже:

4

Воздухозаборная труба

Заводской номер: 700А.19.00.030 Количество на модель: 1
700А.19.00.030
1
5

Номер детали на чертеже:

5

Хомут

Заводской номер: 700А.19.00.026 Количество на модель: 1
700А.19.00.026
1
6

Номер детали на чертеже:

6

Болт М12Х55 ГОСТ 7811-70

Заводской номер: Болт М12Х55 ГОСТ 7811-70 Количество на модель: 1
Болт М12Х55 ГОСТ 7811-70
1
7

Номер детали на чертеже:

7

Шайба 12.01 ГОСТ 11371-78

Заводской номер: Шайба 12.01 ГОСТ 11371-78 Количество на модель: 6
Шайба 12.01 ГОСТ 11371-78
6
8

Номер детали на чертеже:

8

Шайба 12.65Г ГОСТ 6402-70

Заводской номер: Шайба 12.65Г ГОСТ 6402-70 Количество на модель: 5
Шайба 12.65Г ГОСТ 6402-70
5
9

Номер детали на чертеже:

9

Болт М12Х30 ГОСТ 7808-70

Заводской номер: Болт М12Х30 ГОСТ 7808-70 Количество на модель: 4
Болт М12Х30 ГОСТ 7808-70
4
10

Номер детали на чертеже:

10

Рукав 48Х62-15 ГОСТ 10362-76: L=200мм

Заводской номер: Рукав 48Х62-15 ГОСТ 10362-76: L=200мм Количество на модель: 1
Рукав 48Х62-15 ГОСТ 10362-76: L=200мм
1
11

Номер детали на чертеже:

11

Лента 500 ГОСТ 503-71

Заводской номер: Лента 500 ГОСТ 503-71 Количество на модель: 4
Лента 500 ГОСТ 503-71
4
12

Номер детали на чертеже:

12

Рамка хомута ОСТ 3-408-70

Заводской номер: А52426-24 Количество на модель: 6
А52426-24
6
13

Номер детали на чертеже:

13

Шплинт хомута 6.3 ОСТ 3-408-70

Заводской номер: 3408-1 Количество на модель: 6
3408-1
6
14

Номер детали на чертеже:

14

Прокладка

Заводской номер: 700А.19.00.022 Количество на модель: 1
700А.19.00.022
1
15

Номер детали на чертеже:

15

Лента 950 ГОСТ 503-71

Заводской номер: Лента 950 ГОСТ 503-71 Количество на модель: 2
Лента 950 ГОСТ 503-71
2
16

Номер детали на чертеже:

16

Рукав D-125Х500 ТУ 38-305-199-78

Заводской номер: Рукав D-125Х500 ТУ 38-305-199-78 Количество на модель:
Рукав D-125Х500 ТУ 38-305-199-78
17

Номер детали на чертеже:

17

Труба

Заводской номер: 701.19.00.011-3 Количество на модель:
701.19.00.011-3
18

Номер детали на чертеже:

18

Сигнализатор засоренности воздухоочистителя ОР-9928 ГОСНИТИ

Заводской номер: 700А.19.00.041 Количество на модель: 1
700А.19.00.041
1
18

Номер детали на чертеже:

18

Сигнализатор засоренности воздухоочистителя ОР-9928 ГОСНИТИ

Заводской номер: 701.19.00.030 Количество на модель:
701.19.00.030
19

Номер детали на чертеже:

19

Колпак

Заводской номер: 701.19.00.012.1 Количество на модель: 1
701.19.00.012.1
1
20

Номер детали на чертеже:

20

Прокладка ФТ14Х20Х1.5 МН 3138-62

Заводской номер: Прокладка ФТ14Х20Х1.5 МН 3138-62 Количество на модель: 1
Прокладка ФТ14Х20Х1.5 МН 3138-62
1
21

Номер детали на чертеже:

21

Пробка

Заводской номер: 700А.19.04.095 Количество на модель: 1
700А.19.04.095
1
161

Номер детали на чертеже:

161

Рукав D-125Х900 ТУ 38-305-199-78

Заводской номер: Рукав D-125Х900 ТУ 38-305-199-78 Количество на модель: 1
Рукав D-125Х900 ТУ 38-305-199-78
1
181

Номер детали на чертеже:

181

Сигнализатор засоренности воздухоочистителя ОР-9928 ГОСНИТИ

Заводской номер: 701.19.00.040 Количество на модель: 1
701.19.00.040
1
