Система очистки воздуха К-700

Горелка К-700 Воздухоочиститель 1 ступени К-700

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

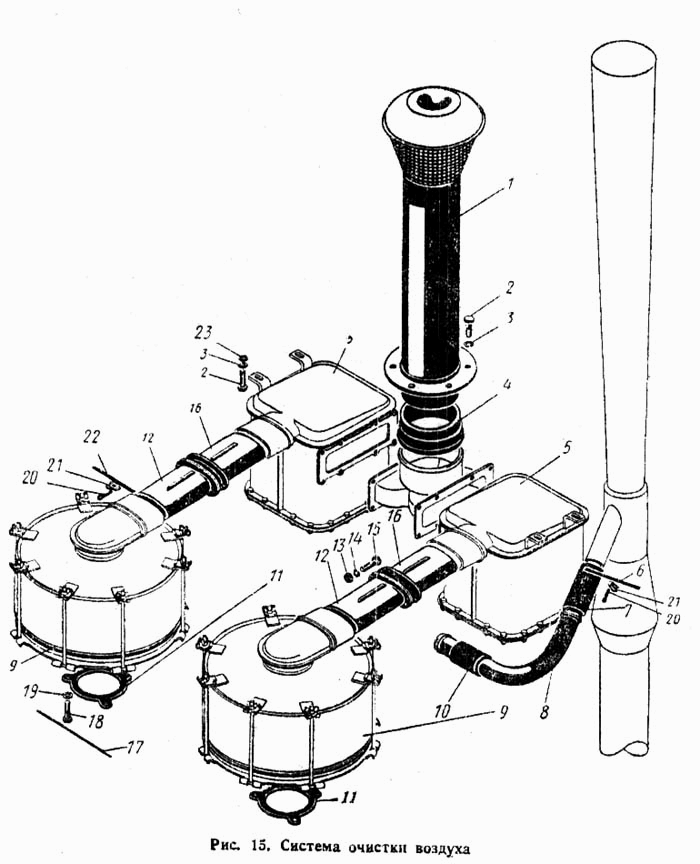

Система очистки воздуха

Заводской номер: 700.19.00.000-4 Количество на модель: 1
700.19.00.000-4
1
1

Номер детали на чертеже:

1

Труба в сборе

Заводской номер: 700.19.00.010-2 Количество на модель: 1
700.19.00.010-2
1
2

Номер детали на чертеже:

2

Болт М8Х20-021 ГОСТ 7808-62

Заводской номер: Болт М8Х20-021 ГОСТ 7808-62 Количество на модель: 10
Болт М8Х20-021 ГОСТ 7808-62
10
3

Номер детали на чертеже:

3

Шайба пружинная 8Н ГОСТ 6402-61

Заводской номер: Шайба пружинная 8Н ГОСТ 6402-61 Количество на модель: 10
Шайба пружинная 8Н ГОСТ 6402-61
10
4

Номер детали на чертеже:

4

Манжета

Заводской номер: 700.19.00.064 Количество на модель: 1
700.19.00.064
1
5

Номер детали на чертеже:

5

Воздухоочиститель I ступени

Заводской номер: 700.19.02.000-2 Количество на модель: 1
700.19.02.000-2
1
6

Номер детали на чертеже:

6

Лента ХЛ-500

Заводской номер: Лента ХЛ-500 Количество на модель: 3
Лента ХЛ-500
3
7

Номер детали на чертеже:

7

Рукав 4У48-15Х120

Заводской номер: Рукав 4У48-15Х120 Количество на модель: 1
Рукав 4У48-15Х120
1
8

Номер детали на чертеже:

8

Труба

Заводской номер: 700.19.00.046-1 Количество на модель: 1
700.19.00.046-1
1
9

Номер детали на чертеже:

9

Воздухоочиститель II ступени

Заводской номер: 700.19.03.000-3 Количество на модель: 2
700.19.03.000-3
2
10

Номер детали на чертеже:

10

Муфта

Заводской номер: 700.19.00.065-1 Количество на модель: 1
700.19.00.065-1
1
11

Номер детали на чертеже:

11

Прокладка

Заводской номер: 700.19.00.032-1 Количество на модель: 2
700.19.00.032-1
2
12

Номер детали на чертеже:

12

Патрубок

Заводской номер: 700.19.00.080 Количество на модель: 2
700.19.00.080
2
13

Номер детали на чертеже:

13

Гайка М10-011 ГОСТ 5927-62

Заводской номер: Гайка М10-011 ГОСТ 5927-62 Количество на модель: 4
Гайка М10-011 ГОСТ 5927-62
4
14

Номер детали на чертеже:

14

Шайба пружинная 10Н ГОСТ 6402-61

Заводской номер: Шайба пружинная 10Н ГОСТ 6402-61 Количество на модель: 4
Шайба пружинная 10Н ГОСТ 6402-61
4
15

Номер детали на чертеже:

15

Болт М10Х35-021 ГОСТ 7808-62

Заводской номер: Болт М10Х35-021 ГОСТ 7808-62 Количество на модель: 4
Болт М10Х35-021 ГОСТ 7808-62
4
16

Номер детали на чертеже:

16

Патрубок

Заводской номер: 700.19.00.090 Количество на модель: 2
700.19.00.090
2
17

Номер детали на чертеже:

17

Проволока КО 1,6Х800 мм ГОСТ 792-67

Заводской номер: Проволока КО 1,6Х800 мм ГОСТ 792-67 Количество на модель: 2
Проволока КО 1,6Х800 мм ГОСТ 792-67
2
18

Номер детали на чертеже:

18

Болт III М10Х40-021 ГОСТ 7811-62

Заводской номер: Болт III М10Х40-021 ГОСТ 7811-62 Количество на модель: 6
Болт III М10Х40-021 ГОСТ 7811-62
6
19

Номер детали на чертеже:

19

Шайба 10 ГОСТ 11371-68

Заводской номер: Шайба 10 ГОСТ 11371-68 Количество на модель: 6
Шайба 10 ГОСТ 11371-68
6
20

Номер детали на чертеже:

20

Шплинт ХШ

Заводской номер: Шплинт ХШ Количество на модель: 11
Шплинт ХШ
11
21

Номер детали на чертеже:

21

Рамка ХР

Заводской номер: Рамка ХР Количество на модель: 11
Рамка ХР
11
22

Номер детали на чертеже:

22

Лента ХЛ-675

Заводской номер: Лента ХЛ-675 Количество на модель: 8
Лента ХЛ-675
8
23

Номер детали на чертеже:

23

Шайба 8-001 ГОСТ 6958-68

Заводской номер: Шайба 8-001 ГОСТ 6958-68 Количество на модель: 4
Шайба 8-001 ГОСТ 6958-68
4
