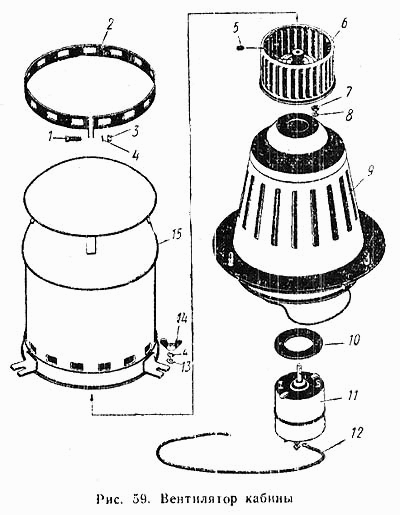

Вентилятор кабины К-700

Отопитель К-700 Принадлежности кабины К-700

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Вентилятор

Заводской номер: 700.81.04.000-1 Количество на модель: 1
700.81.04.000-1
1
1

Номер детали на чертеже:

1

Бол т М6Х20-021 ГОСТ 7805-62

Заводской номер: Бол т М6Х20-021 ГОСТ 7805-62 Количество на модель: 1
Бол т М6Х20-021 ГОСТ 7805-62
1
2

Номер детали на чертеже:

2

Хомут

Заводской номер: 700.81.04.046 Количество на модель: 1
700.81.04.046
1
3

Номер детали на чертеже:

3

Гайка М6-011 ГОСТ 5927-62

Заводской номер: Гайка М6-011 ГОСТ 5927-62 Количество на модель: 1
Гайка М6-011 ГОСТ 5927-62
1
4

Номер детали на чертеже:

4

Шайба пружинная 6Н ГОСТ 6402-61

Заводской номер: Шайба пружинная 6Н ГОСТ 6402-61 Количество на модель: 4
Шайба пружинная 6Н ГОСТ 6402-61
4
5

Номер детали на чертеже:

5

Винт 5Х10-011 ГОСТ 1476-64

Заводской номер: Винт 5Х10-011 ГОСТ 1476-64 Количество на модель: 1
Винт 5Х10-011 ГОСТ 1476-64
1
6

Номер детали на чертеже:

6

Ротор вентилятора (в сборе с дет. поз. 5)

Заводской номер: 700.81.04.110 Количество на модель: 1
700.81.04.110
1
7

Номер детали на чертеже:

7

Гайка М5-011 ГОСТ 5927-62

Заводской номер: Гайка М5-011 ГОСТ 5927-62 Количество на модель: 2
Гайка М5-011 ГОСТ 5927-62
2
8

Номер детали на чертеже:

8

Шайба пружинная 5Н ГОСТ 6402-61

Заводской номер: Шайба пружинная 5Н ГОСТ 6402-61 Количество на модель: 2
Шайба пружинная 5Н ГОСТ 6402-61
2
9

Номер детали на чертеже:

9

Конус внутренний в сборе

Заводской номер: 700.81.04.100 Количество на модель: 1
700.81.04.100
1
10

Номер детали на чертеже:

10

Прокладка

Заводской номер: 700.81.04.051 Количество на модель: 1
700.81.04.051
1
11

Номер детали на чертеже:

11

Электродвигатель МЭ 220 в

Заводской номер: 700.81.04.120 Количество на модель: 1
700.81.04.120
1
12

Номер детали на чертеже:

12

Провод

Заводской номер: 700.81.04.130 Количество на модель: 1
700.81.04.130
1
13

Номер детали на чертеже:

13

Шайба 6-001 ГОСТ 11371-68

Заводской номер: Шайба 6-001 ГОСТ 11371-68 Количество на модель: 3
Шайба 6-001 ГОСТ 11371-68
3
14

Номер детали на чертеже:

14

Гайка М6-010 ГОСТ 3032-66

Заводской номер: Гайка М6-010 ГОСТ 3032-66 Количество на модель: 3
Гайка М6-010 ГОСТ 3032-66
3
15

Номер детали на чертеже:

15

Корпус вентилятора

Заводской номер: 700.81.04.090 Количество на модель: 1
700.81.04.090
1
