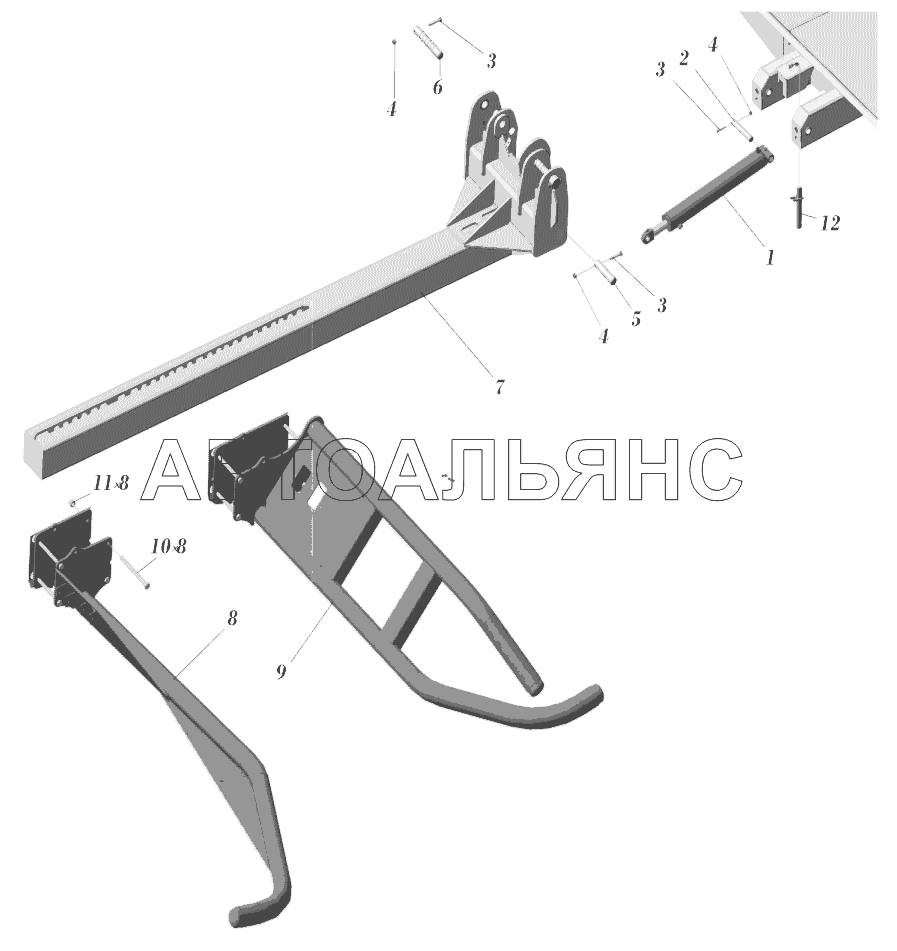

Рукав загрузки TRB10. Каталог 2016г.

Индикатор загрузки TRB10 Шасси TRB10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гидроцилиндр рукава загрузки

Заводской номер: 06С257 Количество на модель: 2
06С257
2
2

Номер детали на чертеже:

2

Палец рукава загрузки

Заводской номер: TRB14-00.00.004 Количество на модель: 1
TRB14-00.00.004
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: 01E232 Количество на модель: 4
01E232
4
4

Номер детали на чертеже:

4

Гайка

Заводской номер: 02B0351 Количество на модель: 4
02B0351
4
5

Номер детали на чертеже:

5

Палец рукава загрузки

Заводской номер: TRB14-00.00.004-01 Количество на модель: 1
TRB14-00.00.004-01
1
6

Номер детали на чертеже:

6

Ось рукава загрузки

Заводской номер: TRB20-00.00.006 Количество на модель: 2
TRB20-00.00.006
2
7

Номер детали на чертеже:

7

Рукав загрузки

Заводской номер: TRB10-12.00.000 Количество на модель: 1
TRB10-12.00.000
1
8

Номер детали на чертеже:

8

Вилка большая

Заводской номер: TRB10-17.00.000 Количество на модель: 1
TRB10-17.00.000
1
9

Номер детали на чертеже:

9

Вилка малая

Заводской номер: TRB10-16.00.000 Количество на модель: 1
TRB10-16.00.000
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: 01E4641 Количество на модель: 8
01E4641
8
11

Номер детали на чертеже:

11

Гайка

Заводской номер: 02B0752 Количество на модель: 8
02B0752
8
12

Номер детали на чертеже:

12

Фиксатор рукава загрузки

Заводской номер: TRB14-20.00.000 Количество на модель: 1
TRB14-20.00.000
1
