Установка подборочного устройства RB12 2000. Каталог 2017г.

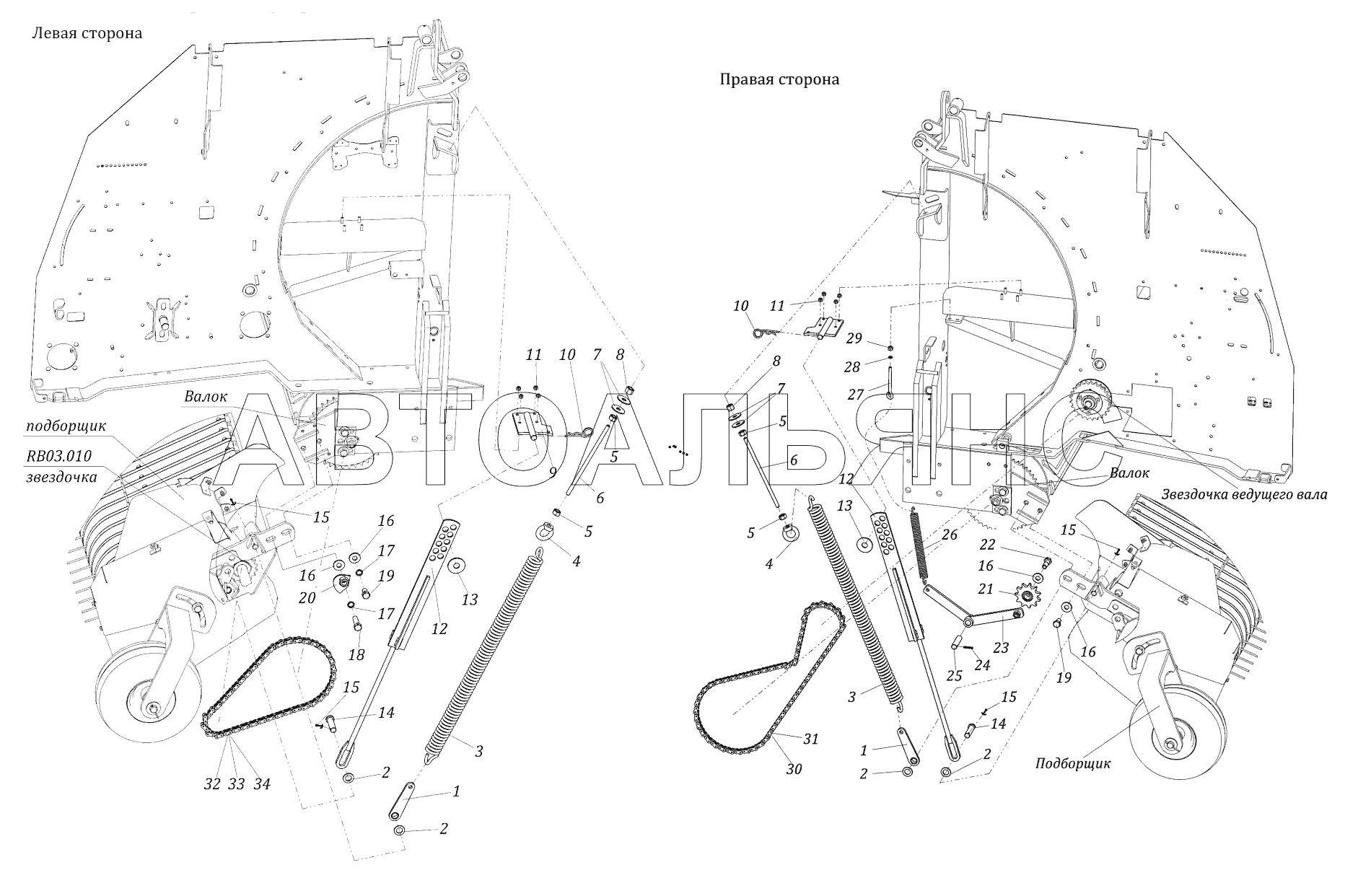

Устройство подборочное (Сборка рамы и укладчик) RB12 2000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Тяга в сборе

Заводской номер: RB00.340 Количество на модель: 2
RB00.340
2
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 02R040 Количество на модель: 4
02R040
4
3

Номер детали на чертеже:

3

Пружина

Заводской номер: 12Т307 Количество на модель: 2
12Т307
2
4

Номер детали на чертеже:

4

Рым-Гайка

Заводской номер: 01V352 Количество на модель: 2
01V352
2
5

Номер детали на чертеже:

5

Гайка

Заводской номер: 02О046 Количество на модель: 4
02О046
4
6

Номер детали на чертеже:

6

Шпилька М16х350

Заводской номер: 41О013 Количество на модель: 2
41О013
2
7

Номер детали на чертеже:

7

Шайба O18х48

Заводской номер: 02R039 Количество на модель: 4
02R039
4
8

Номер детали на чертеже:

8

Гайка М16

Заводской номер: 02О040 Количество на модель: 2
02О040
2
9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: RB00.230 Количество на модель: 1
RB00.230
1
10

Номер детали на чертеже:

10

Шплинт пружинный игольчатый

Заводской номер: 13010050 Количество на модель: 2
13010050
2
11

Номер детали на чертеже:

11

Гайка М8

Заводской номер: 02В025 Количество на модель: 8
02В025
8
12

Номер детали на чертеже:

12

Тяга

Заводской номер: RB00.170 Количество на модель: 2
RB00.170
2
13

Номер детали на чертеже:

13

Шайба 20

Заводской номер: 02R045 Количество на модель: 2
02R045
2
14

Номер детали на чертеже:

14

Палец

Заводской номер: RB00.044 Количество на модель: 2
RB00.044
2
15

Номер детали на чертеже:

15

Шплинт 4х25

Заводской номер: 03О425 Количество на модель: 4
03О425
4
16

Номер детали на чертеже:

16

Шайба пружинная 16

Заводской номер: 02С016 Количество на модель: 4
02С016
4
17

Номер детали на чертеже:

17

Шайба контактная рифленая 16

Заводской номер: 02С100 Количество на модель: 2
02С100
2
18

Номер детали на чертеже:

18

Болт М16х60

Заводской номер: 01Е410 Количество на модель: 1
01Е410
1
19

Номер детали на чертеже:

19

Болт М16х30

Заводской номер: 01Е401 Количество на модель: 2
01Е401
2
20

Номер детали на чертеже:

20

Эксцентрик в сборе

Заводской номер: RB00.240 Количество на модель: 1
RB00.240
1
21

Номер детали на чертеже:

21

Звездочка натяжная в сборе

Заводской номер: RB00.140-01 Количество на модель: 1
RB00.140-01
1
22

Номер детали на чертеже:

22

Болт

Заводской номер: RB00.001 Количество на модель: 1
RB00.001
1
23

Номер детали на чертеже:

23

Коромысло в сборе

Заводской номер: RB00.160-01 Количество на модель: 1
RB00.160-01
1
24

Номер детали на чертеже:

24

Штифт 6х35

Заводской номер: 03S635 Количество на модель: 1
03S635
1
25

Номер детали на чертеже:

25

Ось

Заводской номер: RB00.027 Количество на модель: 1
RB00.027
1
26

Номер детали на чертеже:

26

Пружина

Заводской номер: 12Т054 Количество на модель: 1
12Т054
1
27

Номер детали на чертеже:

27

Винт

Заводской номер: 01V315 Количество на модель: 1
01V315
1
28

Номер детали на чертеже:

28

Шайба гров. 10

Заводской номер: 02G010 Количество на модель: 1
02G010
1
29

Номер детали на чертеже:

29

Гайка М10

Заводской номер: 02В035 Количество на модель: 1
02В035
1
30

Номер детали на чертеже:

30

Цепь роликовая

Заводской номер: 13D208 Количество на модель: 1
13D208
1
31

Номер детали на чертеже:

31

Звено соединительное

Заводской номер: 13R026 Количество на модель: 1
13R026
1
32

Номер детали на чертеже:

32

Цепь роликовая

Заводской номер: 13D094 Количество на модель: 1
13D094
1
33

Номер детали на чертеже:

33

Звено соединительное

Заводской номер: 13R023 Количество на модель: 1
13R023
1
34

Номер детали на чертеже:

34

Звено переходное

Заводской номер: 13R024 Количество на модель: 1
13R024
1
Устройство подборочное (Сборка рамы и укладчик) RB12 2000
