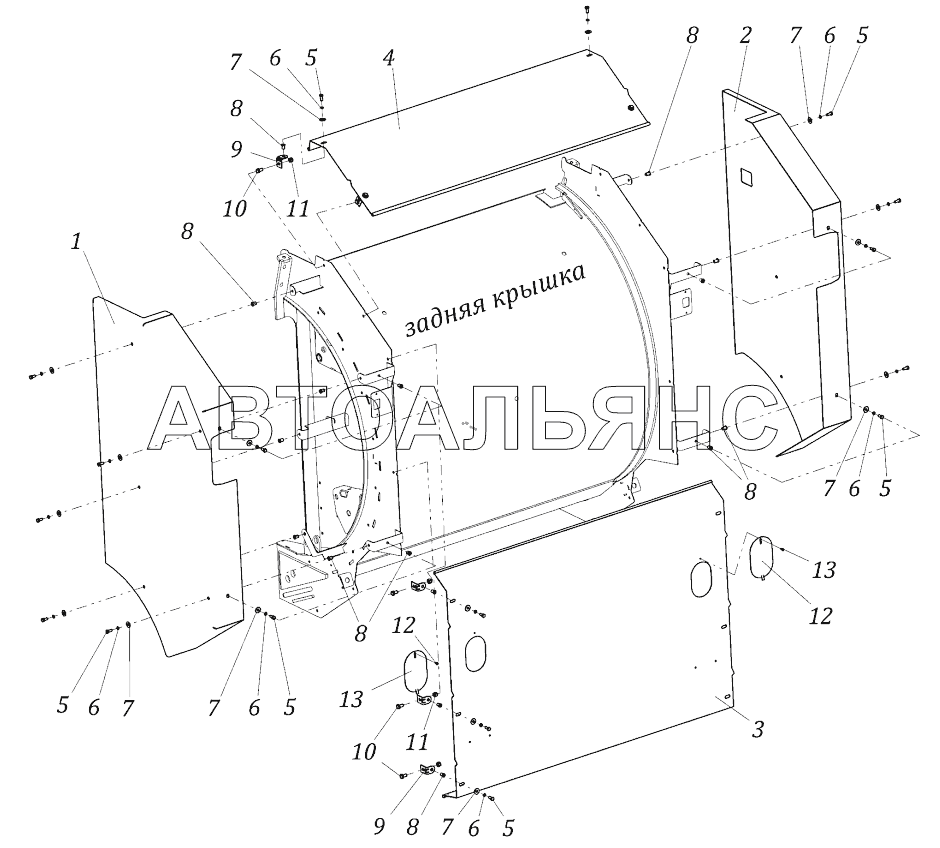

Установка кожухов задней части корпуса RB12 2000. Каталог 2017г.

Установка больших прижимных граблей RB12 2000 Установка кожухов передней части корпуса RB12 2000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кожух задний

Заводской номер: RB17.003 Количество на модель: 1
RB17.003
1
2

Номер детали на чертеже:

2

Кожух задний

Заводской номер: RB17.003-01 Количество на модель: 1
RB17.003-01
1
3

Номер детали на чертеже:

3

Кожух средний

Заводской номер: RB17.002 Количество на модель: 1
RB17.002
1
4

Номер детали на чертеже:

4

Кожух верхний

Заводской номер: RB17.001 Количество на модель: 1
RB17.001
1
5

Номер детали на чертеже:

5

Болт М8х20

Заводской номер: 01Е108 Количество на модель: 24
01Е108
24
6

Номер детали на чертеже:

6

Шайба Гровера O8

Заводской номер: 02G008 Количество на модель: 24
02G008
24
7

Номер детали на чертеже:

7

Шайба O8

Заводской номер: 02R012 Количество на модель: 24
02R012
24
8

Номер детали на чертеже:

8

Заклепка-Гайка

Заводской номер: 03R008 Количество на модель: 24
03R008
24
9

Номер детали на чертеже:

9

Уголок

Заводской номер: RB17.007 Количество на модель: 10
RB17.007
10
10

Номер детали на чертеже:

10

Болт М10х20

Заводской номер: 01Е213 Количество на модель: 10
01Е213
10
11

Номер детали на чертеже:

11

Гайка М10

Заводской номер: 02В035 Количество на модель: 10
02В035
10
12

Номер детали на чертеже:

12

Заслонка отверстия

Заводской номер: 201071 Количество на модель: 2
201071
2
13

Номер детали на чертеже:

13

Саморез 4,8х16

Заводской номер: 01V101 Количество на модель: 2
01V101
2
