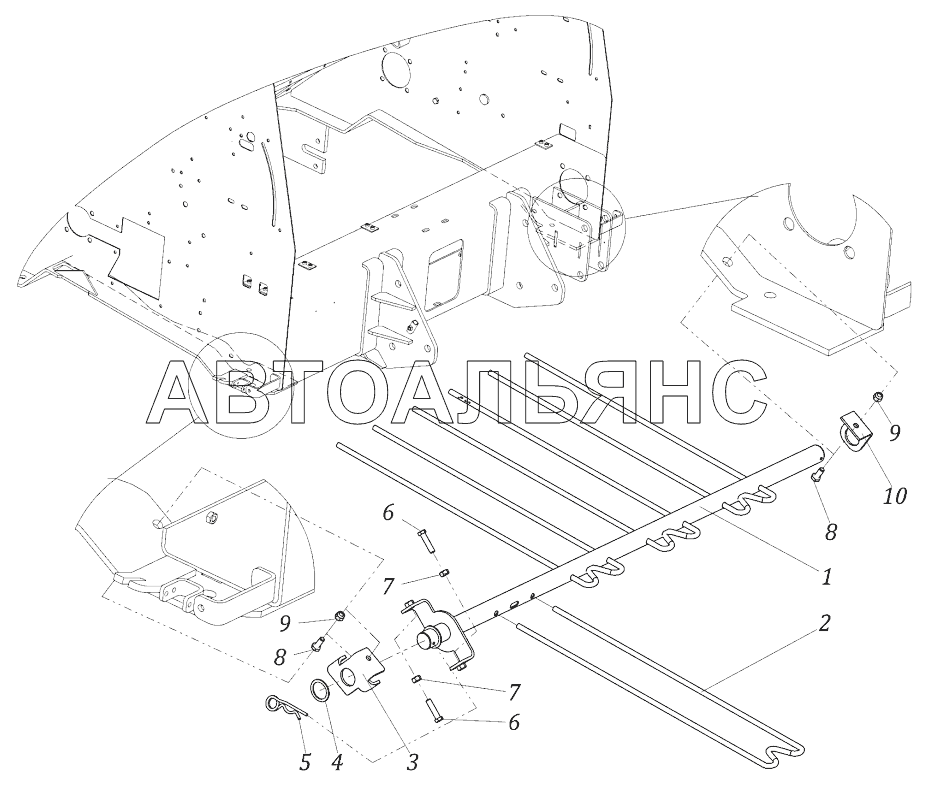

Установка малых прижимных граблей RB12 2000. Каталог 2017г.

Установка дышла RB12 2000 Установка больших прижимных граблей RB12 2000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Труба в сборе

Заводской номер: RB16.010 Количество на модель: 1
RB16.010
1
2

Номер детали на чертеже:

2

Зуд грабель

Заводской номер: RB16.001 Количество на модель: 4
RB16.001
4
3

Номер детали на чертеже:

3

Уголок

Заводской номер: RB00.036 Количество на модель: 1
RB00.036
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: RB16.012 Количество на модель: 1
RB16.012
1
5

Номер детали на чертеже:

5

Шплинт

Заводской номер: 03О650 Количество на модель: 1
03О650
1
6

Номер детали на чертеже:

6

Болт М12

Заводской номер: 01Е311 Количество на модель: 2
01Е311
2
7

Номер детали на чертеже:

7

Гайка М12

Заводской номер: 02О026 Количество на модель: 2
02О026
2
8

Номер детали на чертеже:

8

Болт М12х30

Заводской номер: 01Е303 Количество на модель: 2
01Е303
2
9

Номер детали на чертеже:

9

Гайка М12

Заводской номер: 02В050 Количество на модель: 2
02В050
2
10

Номер детали на чертеже:

10

Уголок

Заводской номер: RB00.015 Количество на модель: 1
RB00.015
1
