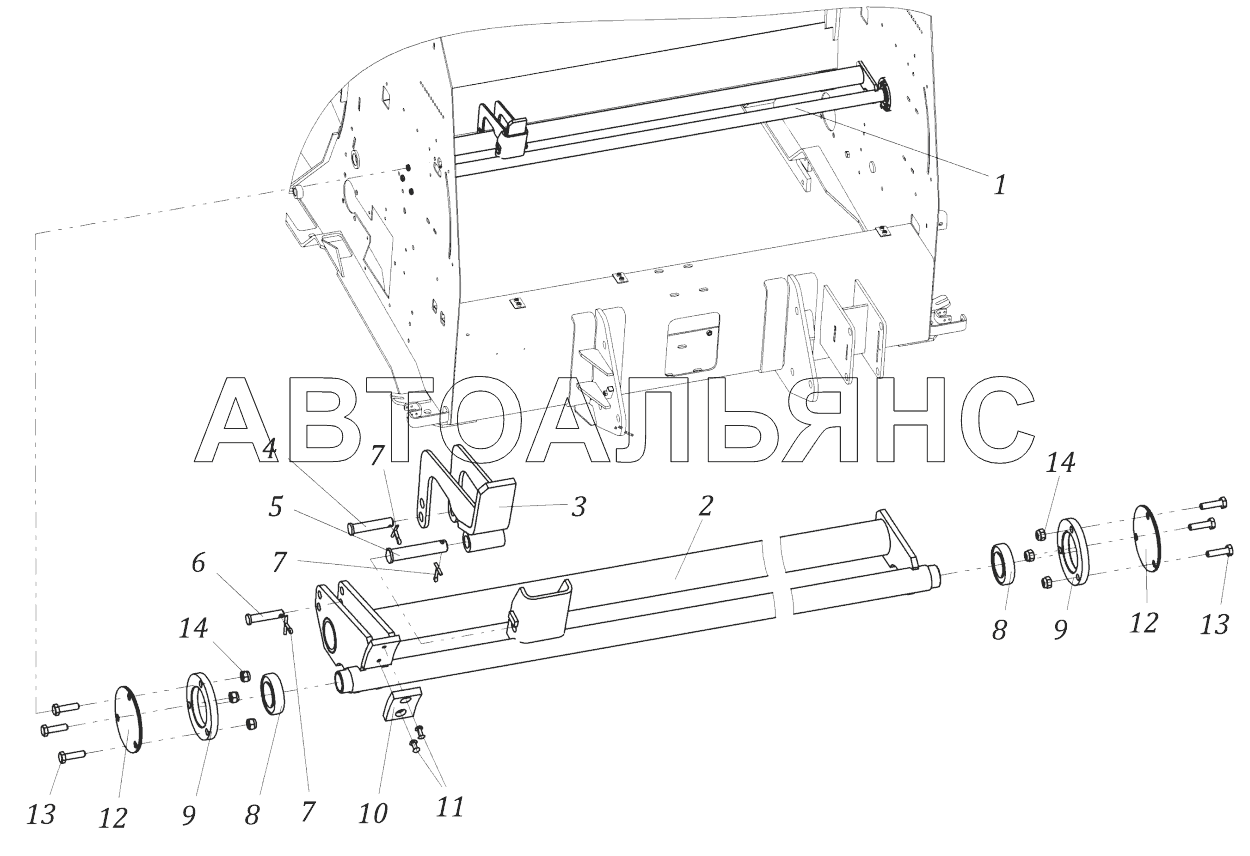

Установка натяжителя сетки RB12 2000. Каталог 2017г.

Установка держателя рулона RB12 2000 Установка нитеувязывающего механизма RB12 2000

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Натяжитель сетки

Заводской номер: RB07.400 Количество на модель: 1
RB07.400
1
2

Номер детали на чертеже:

2

Рама

Заводской номер: RB07.410 Количество на модель: 1
RB07.410
1
3

Номер детали на чертеже:

3

Рычаг

Заводской номер: RB07.420 Количество на модель: 1
RB07.420
1
4

Номер детали на чертеже:

4

Ось

Заводской номер: RB07.404 Количество на модель: 1
RB07.404
1
5

Номер детали на чертеже:

5

Ось

Заводской номер: RB07.402 Количество на модель: 1
RB07.402
1
6

Номер детали на чертеже:

6

Ось

Заводской номер: RB07.405 Количество на модель: 1
RB07.405
1
7

Номер детали на чертеже:

7

Шплинт 4х25

Заводской номер: 03О425 Количество на модель: 3
03О425
3
8

Номер детали на чертеже:

8

Подшипник

Заводской номер: 05С020 Количество на модель: 2
05С020
2
9

Номер детали на чертеже:

9

Корпус

Заводской номер: RB07.401 Количество на модель: 2
RB07.401
2
10

Номер детали на чертеже:

10

Накладка

Заводской номер: RB07.403 Количество на модель: 1
RB07.403
1
11

Номер детали на чертеже:

11

Заклепка 5х18

Заводской номер: 03R006 Количество на модель: 2
03R006
2
12

Номер детали на чертеже:

12

Кольцо регулировочное

Заводской номер: RB07.407 Количество на модель: 4
RB07.407
4
13

Номер детали на чертеже:

13

Болт М8х30

Заводской номер: 01Е113 Количество на модель: 6
01Е113
6
14

Номер детали на чертеже:

14

Гайка М8

Заводской номер: 02В025 Количество на модель: 6
02В025
6
