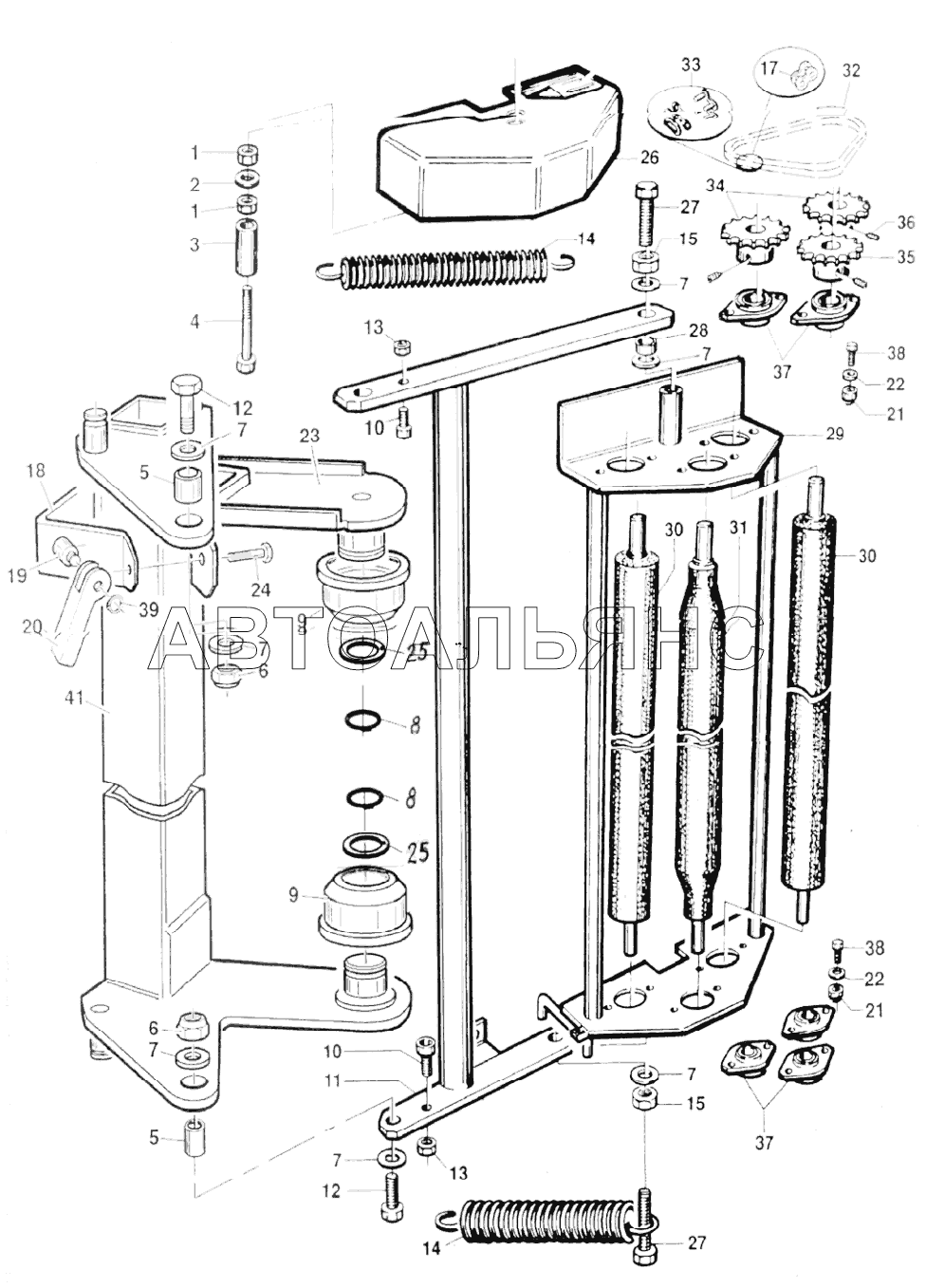

УЗЕЛ НАТЯЖЕНИЯ ПЛЕНКИ FW10 2000S. Каталог 2010г.

ВРАЩАЮЩАЯСЯ ПЛАТФОРМА FW10 2000S РАМА FW10 2000S

Вид отображения:

Детали справа

По ширине экрана

У5.1001

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

41

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Узел натяжения пленки FW 10/2000SM

Заводской номер: У5.1001 Количество на модель:

У5.1001

1

Номер детали на чертеже:

1

Гайка М10

Заводской номер: 02O023 Количество на модель: 2

02O023

2

2

Номер детали на чертеже:

2

Шайба 1021

Заводской номер: 02R016 Количество на модель: 2

02R016

2

3

Номер детали на чертеже:

3

Распорное кольцо

Заводской номер: 236351 Количество на модель: 1

236351

1

4

Номер детали на чертеже:

4

Болт М1070

Заводской номер: 01E234 Количество на модель: 1

01E234

1

5

Номер детали на чертеже:

5

Дистанционная втулка

Заводской номер: 236347 Количество на модель: 2

236347

2

6

Номер детали на чертеже:

6

Гайка М12

Заводской номер: 02B045 Количество на модель: 2

02B045

2

7

Номер детали на чертеже:

7

Шайба 12

Заводской номер: 02R021 Количество на модель: 6

02R021

6

8

Номер детали на чертеже:

8

Кольцо стопорное 035

Заводской номер: 03E035 Количество на модель: 2

03E035

2

9

Номер детали на чертеже:

9

Конусный вкладыш

Заводской номер: 170011 Количество на модель: 2

170011

2

10

Номер детали на чертеже:

10

Болт М1616

Заводской номер: 01C023 Количество на модель: 2

01C023

2

11

Номер детали на чертеже:

11

Рама каретки

Заводской номер: 2511015 Количество на модель: 1

2511015

1

12

Номер детали на чертеже:

12

Болт М1240

Заводской номер: 01E308 Количество на модель: 2

01E308

2

13

Номер детали на чертеже:

13

Гайка М6

Заводской номер: 02O008 Количество на модель: 2

02O008

2

14

Номер детали на чертеже:

14

Пружина

Заводской номер: 12T304 Количество на модель: 2

12T304

2

15

Номер детали на чертеже:

15

Гайка М12

Заводской номер: 02O028 Количество на модель: 2

02O028

2

17

Номер детали на чертеже:

17

Звено переходное 3/8’’ 06В-1

Заводской номер: 13D039 Количество на модель: 1

13D039

1

18

Номер детали на чертеже:

18

Скоба зажимная

Заводской номер: 2011003 Количество на модель: 1

2011003

1

19

Номер детали на чертеже:

19

Ось

Заводской номер: 2211002 Количество на модель: 1

2211002

1

20

Номер детали на чертеже:

20

Рукоятка-зажим

Заводской номер: 2011011 Количество на модель: 1

2011011

1

21

Номер детали на чертеже:

21

Гайка М6

Заводской номер: 02B015 Количество на модель: 12

02B015

12

22

Номер детали на чертеже:

22

Шайба 6

Заводской номер: 02R006 Количество на модель: 12

02R006

12

23

Номер детали на чертеже:

23

Держатель верхний

Заводской номер: 2511001 Количество на модель: 1

2511001

1

24

Номер детали на чертеже:

24

Винт М850

Заводской номер: 01Q050 Количество на модель: 1

01Q050

1

25

Номер детали на чертеже:

25

Шайба 35,5х50х0,5

Заводской номер: 39F025 Количество на модель: 1

39F025

1

26

Номер детали на чертеже:

26

Кожух узла натяжения пленки

Заводской номер: 170154 Количество на модель: 1

170154

1

27

Номер детали на чертеже:

27

Болт М1250

Заводской номер: 01E311 Количество на модель: 2

01E311

2

28

Номер детали на чертеже:

28

Дистанционная втулка

Заводской номер: 236347/1 Количество на модель: 2

236347/1

2

29

Номер детали на чертеже:

29

Рама валков

Заводской номер: FW7082 Количество на модель: 1

FW7082

1

30

Номер детали на чертеже:

30

Цилиндрический валок

Заводской номер: 2411001 Количество на модель: 2

2411001

2

31

Номер детали на чертеже:

31

Конический валок

Заводской номер: 2411002 Количество на модель: 1

2411002

1

32

Номер детали на чертеже:

32

Цепь 3/8’’ 06В-1/43 36 DIN 81

Заводской номер: 133845 Количество на модель: 1

133845

1

33

Номер детали на чертеже:

33

Звено соединительное 3/8’’ 06В-1

Заводской номер: 13D038 Количество на модель: 1

13D038

1

34

Номер детали на чертеже:

34

Звездочка 3/8’’ z=22

Заводской номер: FW1095 Количество на модель: 2

FW1095

2

35

Номер детали на чертеже:

35

Звездочка 3/8’’ z=15

Заводской номер: FW1090 Количество на модель: 1

FW1090

1

36

Номер детали на чертеже:

36

Винт установочный

Заводской номер: 01V200 Количество на модель: 3

01V200

3

37

Номер детали на чертеже:

37

Опора RATY17

Заводской номер: 05O217 Количество на модель: 6

05O217

6

38

Номер детали на чертеже:

38

Болт М620

Заводской номер: 01E059 Количество на модель: 12

01E059

12

39

Номер детали на чертеже:

39

Кольцо стопорное

Заводской номер: 03E012 Количество на модель: 1

03E012

1

41

Номер детали на чертеже:

41

Рама

Заводской номер: 2511006 Количество на модель: 1

2511006

1
