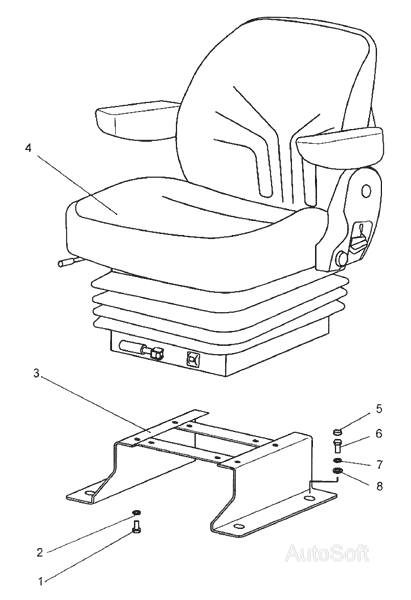

Сиденье оператора МТЗ-1523.4. Каталог 2010г.

Сиденье оператора МТЗ-1523.4 Механизм реверса МТЗ-1523.4

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Сиденье

Заводской номер: Grammer MSG85/721 Количество на модель: 1
Grammer MSG85/721
1
1

Номер детали на чертеже:

1

Болт

Заводской номер: M8x20 Количество на модель: 4
M8x20
4
2

Номер детали на чертеже:

2

Шайба

Заводской номер: ШП8 Количество на модель: 4
ШП8
4
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: 2522-6800010-Б Количество на модель: 1
2522-6800010-Б
1
5

Номер детали на чертеже:

5

Колпачок

Заводской номер: А30.04.017-03 Количество на модель: 4
А30.04.017-03
4
6

Номер детали на чертеже:

6

Болт

Заводской номер: М10x55 Количество на модель: 4
М10x55
4
7

Номер детали на чертеже:

7

Шайба

Заводской номер: ШП10 Количество на модель: 4
ШП10
4
8

Номер детали на чертеже:

8

Шайба

Заводской номер: ШЧ10 Количество на модель: 4
ШЧ10
4
