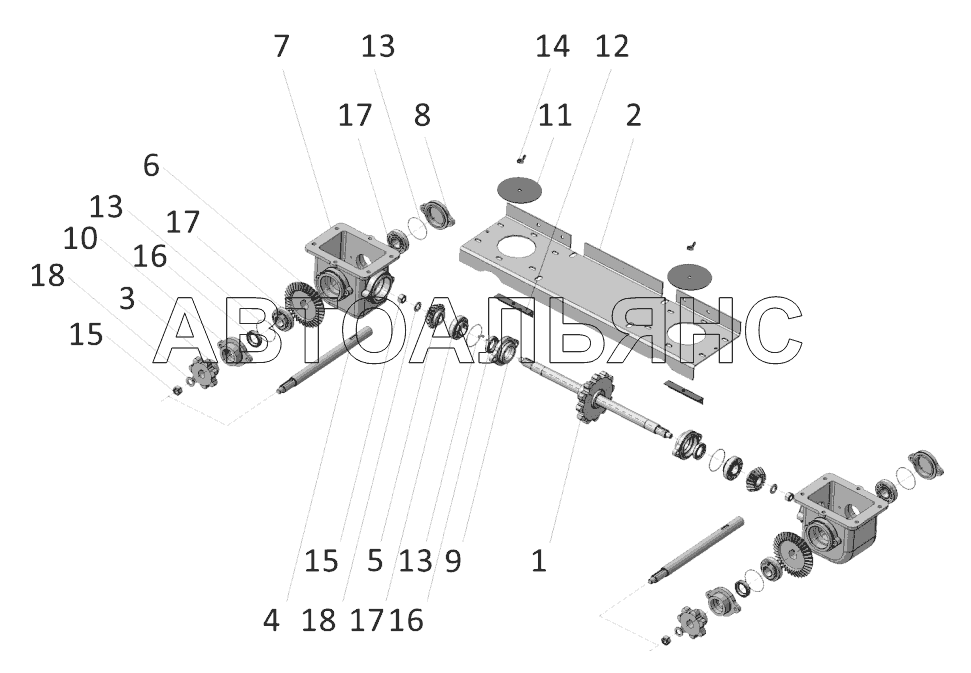

Блок редукторов 100-03.00 А-100

Колесо 100-02.01.00 А-100 Питатель правый 100-04.00 А-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

вал-Звездочка

Заводской номер: 100-03.01.00 Количество на модель: 1
100-03.01.00
1
2

Номер детали на чертеже:

2

плита

Заводской номер: 100-03.11 Количество на модель: 1
100-03.11
1
3

Номер детали на чертеже:

3

звездочка

Заводской номер: 100-03.12 Количество на модель: 2
100-03.12
2
4

Номер детали на чертеже:

4

вал

Заводской номер: 100-03.14 Количество на модель: 2
100-03.14
2
5

Номер детали на чертеже:

5

шестерня коническая

Заводской номер: 100-03.21 Количество на модель: 2
100-03.21
2
6

Номер детали на чертеже:

6

шестерня коническая

Заводской номер: 100-03.21-01 Количество на модель: 2
100-03.21-01
2
7

Номер детали на чертеже:

7

корпус редуктора

Заводской номер: 100-03.22 Количество на модель: 2
100-03.22
2
8

Номер детали на чертеже:

8

крышка

Заводской номер: 100-03.23 Количество на модель: 2
100-03.23
2
9

Номер детали на чертеже:

9

крышка

Заводской номер: 100-03.23-01 Количество на модель: 2
100-03.23-01
2
10

Номер детали на чертеже:

10

крышка

Заводской номер: 100-03.23-02 Количество на модель: 2
100-03.23-02
2
11

Номер детали на чертеже:

11

крышка

Заводской номер: 100-03.24 Количество на модель: 2
100-03.24
2
12

Номер детали на чертеже:

12

перемычка

Заводской номер: 100-03.25 Количество на модель: 2
100-03.25
2
13

Номер детали на чертеже:

13

кольцо

Заводской номер: 100-03.26 Количество на модель: 6
100-03.26
6
14

Номер детали на чертеже:

14

гайка

Заводской номер: гайка М8-5H6H Количество на модель: 2
гайка М8-5H6H
2
15

Номер детали на чертеже:

15

гайка

Заводской номер: гайка М16-6H Количество на модель: 4
гайка М16-6H
4
16

Номер детали на чертеже:

16

манжета

Заводской номер: манжета 1.1-30 x52-1 Количество на модель: 4
манжета 1.1-30 x52-1
4
17

Номер детали на чертеже:

17

подшипник

Заводской номер: подшипник 11206 Количество на модель: 6
подшипник 11206
6
18

Номер детали на чертеже:

18

шайба

Заводской номер: шайба C.16.37 Количество на модель: 4
шайба C.16.37
4
