TS06220030000 EXHAUST SYSTEM ASSEMBLY TD-904

TD1S212010000 CLUTCH CONTROL MECHANISM ASSEMBLY-3 TD-904 TD1C311010000K FRONT DRIVING AXLE ASSEMBLY-1 TD-904

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

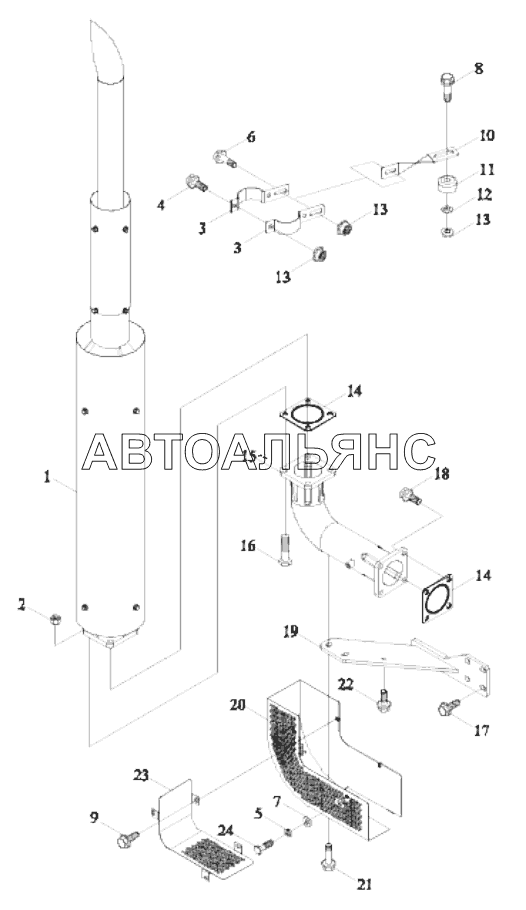

EXHAUST SYSTEM ASSEMBLY

Заводской номер: TS06220030000 Количество на модель: 1
TS06220030000
1
1

Номер детали на чертеже:

1

MUFFLER ASSEMBLY

Заводской номер: TD1200.22.1 Количество на модель: 1
TD1200.22.1
1
2

Номер детали на чертеже:

2

HEXAGON SELF-LOCKING NUT, STYLE 2

Заводской номер: SPL6175PT-M10X1.5-8F3 Количество на модель: 4
SPL6175PT-M10X1.5-8F3
4
3

Номер детали на чертеже:

3

CLAMP HOOP

Заводской номер: TD1200.22B-01 Количество на модель: 2
TD1200.22B-01
2
4

Номер детали на чертеже:

4

HEXAGON FLANGE NUT

Заводской номер: GBT5789-M8X16-8.8-A2L Количество на модель: 2
GBT5789-M8X16-8.8-A2L
2
5

Номер детали на чертеже:

5

Standard spring washer

Заводской номер: GBT93-8-A0P Количество на модель: 3
GBT93-8-A0P
3
6

Номер детали на чертеже:

6

HEXAGON FLANGE NUT

Заводской номер: GBT5789-M8X20-8.8-A2L Количество на модель: 1
GBT5789-M8X20-8.8-A2L
1
7

Номер детали на чертеже:

7

Plain washer

Заводской номер: GBT97.1-8-A0P Количество на модель: 3
GBT97.1-8-A0P
3
8

Номер детали на чертеже:

8

HEXAGON FLANGE NUT

Заводской номер: GBT5789-M8X40-8.8-A2L Количество на модель: 1
GBT5789-M8X40-8.8-A2L
1
9

Номер детали на чертеже:

9

Hexagon Flange Nut

Заводской номер: GBT5789-M6X16-8.8-A2L Количество на модель: 1
GBT5789-M6X16-8.8-A2L
1
10

Номер детали на чертеже:

10

PULL ROD

Заводской номер: TC05220040001 Количество на модель: 1
TC05220040001
1
11

Номер детали на чертеже:

11

UPPER RUBBER GASKET

Заводской номер: TC03220080007 Количество на модель: 1
TC03220080007
1
12

Номер детали на чертеже:

12

Big washer

Заводской номер: GBT96.1-8-A0P Количество на модель: 1
GBT96.1-8-A0P
1
13

Номер детали на чертеже:

13

Hexagon Flange Nut

Заводской номер: GBT6177.1-M8-8-A2L Количество на модель: 4
GBT6177.1-M8-8-A2L
4
14

Номер детали на чертеже:

14

WASHER UNIT 2

Заводской номер: FT900.22A.040 Количество на модель: 2
FT900.22A.040
2
15

Номер детали на чертеже:

15

EXHAUST BENDING PIPE

Заводской номер: TS06220010012 Количество на модель: 1
TS06220010012
1
16

Номер детали на чертеже:

16

Hexagon Bolt

Заводской номер: GBT5783-M10X35-8.8-A3L Количество на модель: 4
GBT5783-M10X35-8.8-A3L
4
17

Номер детали на чертеже:

17

HEXAGON FLANGE NUT

Заводской номер: GBT5789-M10X25-8.8-A2L Количество на модель: 4
GBT5789-M10X25-8.8-A2L
4
18

Номер детали на чертеже:

18

HEXAGON FLANGE NUT

Заводской номер: GBT5789-M10X30-8.8-A2L Количество на модель: 4
GBT5789-M10X30-8.8-A2L
4
19

Номер детали на чертеже:

19

BRACKET

Заводской номер: TS06220010001 Количество на модель: 1
TS06220010001
1
20

Номер детали на чертеже:

20

DOWN GUARD NET WELDMENT

Заводской номер: TS06220010004 Количество на модель: 1
TS06220010004
1
21

Номер детали на чертеже:

21

HEXAGON FLANGE NUT

Заводской номер: GBT5789-M10X20-8.8-A2L Количество на модель: 2
GBT5789-M10X20-8.8-A2L
2
22

Номер детали на чертеже:

22

HEXAGON FLANGE NUT

Заводской номер: GBT5789-M6X12-8.8-A2L Количество на модель: 4
GBT5789-M6X12-8.8-A2L
4
23

Номер детали на чертеже:

23

UPPER SHIELD NET

Заводской номер: TS06220010003 Количество на модель: 1
TS06220010003
1
24

Номер детали на чертеже:

24

Hexagon Bolt

Заводской номер: GBT5783-M8X16-8.8-A2L Количество на модель: 3
GBT5783-M8X16-8.8-A2L
3
