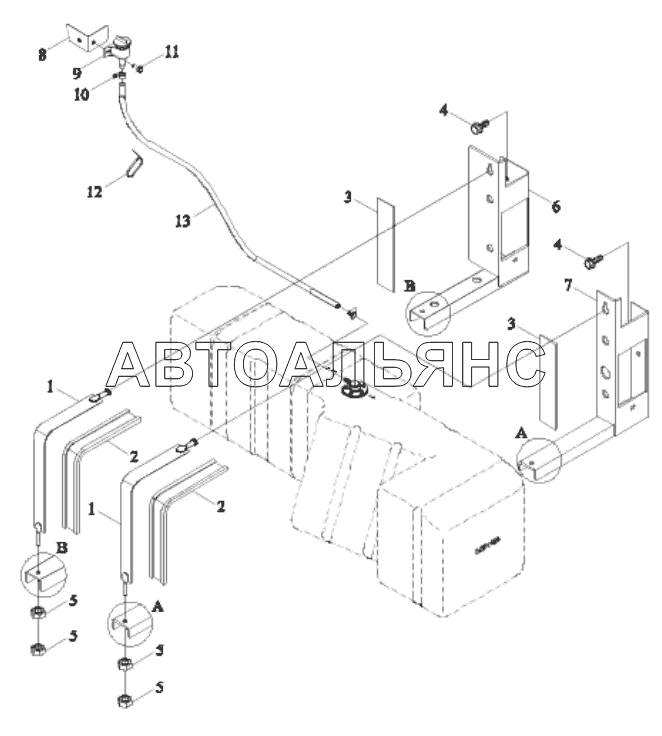

TS06502040000 AUXILIARY OIL TANK AND BRACKET ASSEMBLY-2 TD-1304

TS06502040000 AUXILIARY OIL TANK AND BRACKET ASSEMBLY-1 TD-1304 TD2S503010000K OIL CONVEYING PIPE ASSEMBLY TD-1304

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

AUXILIARY OIL TANK AND BRACKET ASSEMBLY

Заводской номер: TS06502040000(4) Количество на модель: 1
TS06502040000(4)
1
1

Номер детали на чертеже:

1

MAIN OIL TANK BELT WELDMENT

Заводской номер: TD800.501B.7(2) Количество на модель: 2
TD800.501B.7(2)
2
2

Номер детали на чертеже:

2

AUXILIARY OIL TANK FASTENING TIE RUBBER STRIP

Заводской номер: TD800.502-02(4) Количество на модель: 3
TD800.502-02(4)
3
3

Номер детали на чертеже:

3

RUBBER WASHER

Заводской номер: TD800.501B-02(2) Количество на модель: 2
TD800.501B-02(2)
2
4

Номер детали на чертеже:

4

HEXAGON FLANGE NUT

Заводской номер: GBT5789-M10X20-8.8-A2L(2) Количество на модель: 4
GBT5789-M10X20-8.8-A2L(2)
4
5

Номер детали на чертеже:

5

HEXAGON NUT, TYPE-1

Заводской номер: GBT6170-M10-8-A3L(4) Количество на модель: 6
GBT6170-M10-8-A3L(4)
6
6

Номер детали на чертеже:

6

AUXILIARY OIL BANK BACK BRACKET WELDMENT

Заводской номер: TS06502020003(2) Количество на модель: 1
TS06502020003(2)
1
7

Номер детали на чертеже:

7

MAIN OIL TANK BRACKET WELDMENT

Заводской номер: TD800.501B.2(2) Количество на модель: 1
TD800.501B.2(2)
1
8

Номер детали на чертеже:

8

BREATH BRACKET WELDMENT

Заводской номер: TS06502010020(2) Количество на модель: 1
TS06502010020(2)
1
9

Номер детали на чертеже:

9

BREATHER

Заводской номер: TS17385010002(2) Количество на модель: 1
TS17385010002(2)
1
10

Номер детали на чертеже:

10

A-TYPE WORM TRANSMISSION HOSE CLAMP

Заводской номер: Q67516(2) Количество на модель: 2
Q67516(2)
2
11

Номер детали на чертеже:

11

HEXAGON FLANGE NUT

Заводской номер: GBT5789-M8X20-8.8-A2L(2) Количество на модель: 2
GBT5789-M8X20-8.8-A2L(2)
2
12

Номер детали на чертеже:

12

TIE

Заводской номер: TG3S488010002(2) Количество на модель: 2
TG3S488010002(2)
2
13

Номер детали на чертеже:

13

BREATH RUBBER PIPE

Заводской номер: TS06502010019(2) Количество на модель: 1
TS06502010019(2)
1
