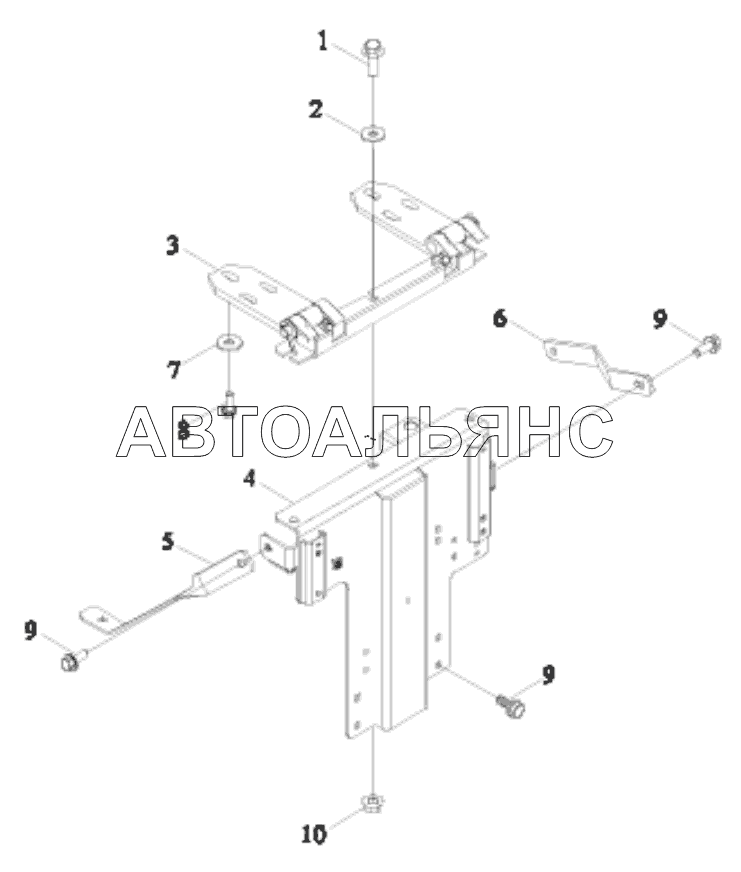

TS06472010000K BONNET BRACKET ASSEMBLY TD-1304

TC05471140000 BONNET ASSEMBLY-3 TD-1304 TC05473050000 BONNET LOCKING DEVICE ASSEMBLY TD-1304

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

BONNET BRACKET ASSEMBLY

Заводской номер: TS06472010000K Количество на модель: 1
TS06472010000K
1
1

Номер детали на чертеже:

1

HEXAGON FLANGE NUT

Заводской номер: GBT5789-M12X35-8.8-A3L Количество на модель: 3
GBT5789-M12X35-8.8-A3L
3
2

Номер детали на чертеже:

2

Large washer

Заводской номер: GBT96.1-12-A3L Количество на модель: 3
GBT96.1-12-A3L
3
3

Номер детали на чертеже:

3

BONNET INSTALLATION SEAT

Заводской номер: TS06472010007 Количество на модель: 1
TS06472010007
1
4

Номер детали на чертеже:

4

INSTALLATION PLATE WELDMENT

Заводской номер: TS06472010001K Количество на модель: 1
TS06472010001K
1
5

Номер детали на чертеже:

5

MOUNTING PLATE

Заводской номер: TS06472040005 Количество на модель: 1
TS06472040005
1
6

Номер детали на чертеже:

6

SUPPORT PLATE 2

Заводской номер: TS06472010006 Количество на модель: 1
TS06472010006
1
7

Номер детали на чертеже:

7

Big Washer

Заводской номер: GBT96.1-10-A3L Количество на модель: 6
GBT96.1-10-A3L
6
8

Номер детали на чертеже:

8

HEXAGON FLANGE NUT

Заводской номер: GBT5789-M10X30-8.8-A3L Количество на модель: 6
GBT5789-M10X30-8.8-A3L
6
9

Номер детали на чертеже:

9

HEXAGON FLANGE NUT

Заводской номер: GBT5789-M10X25-8.8-A3L Количество на модель: 7
GBT5789-M10X25-8.8-A3L
7
10

Номер детали на чертеже:

10

HEXAGON FLANGE NUT

Заводской номер: GBT6177.1-M12-8-A3L Количество на модель: 3
GBT6177.1-M12-8-A3L
3
