  6. TC05471140000 BONNET ASSEMBLY-1

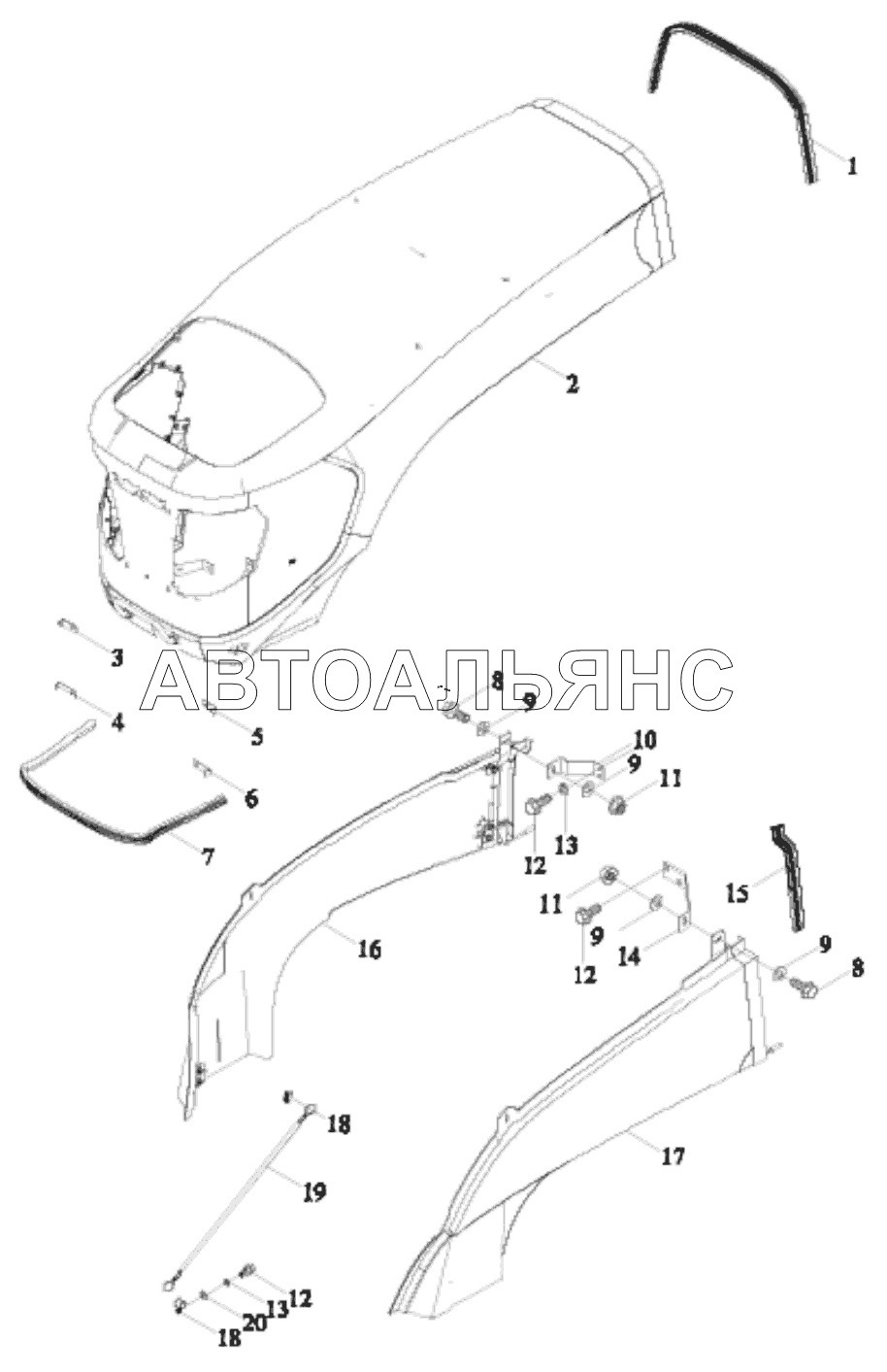

TC05471140000 BONNET ASSEMBLY-1 TD-1304

TS06459040000 INSULATION LAYER TD-1304 TC05471140000 BONNET ASSEMBLY-2 TD-1304

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

HOODINSTALLASSEMBLY

Заводской номер: TC05471140000 Количество на модель: 1
TC05471140000
1
1

Номер детали на чертеже:

1

REAR UPPER RUBBER STRIP

Заводской номер: TC05471050008 Количество на модель: 1
TC05471050008
1
2

Номер детали на чертеже:

2

BONNET ASSEMBLY

Заводской номер: TC05471078100 Количество на модель: 1
TC05471078100
1
3

Номер детали на чертеже:

3

UPTER SUPPORT PLATE

Заводской номер: TS06471011040 Количество на модель: 1
TS06471011040
1
4

Номер детали на чертеже:

4

LOWER SUPPORT PLATE

Заводской номер: TS06471011041 Количество на модель: 1
TS06471011041
1
5

Номер детали на чертеже:

5

SUPPORT PLATE

Заводской номер: TS06471011038 Количество на модель: 1
TS06471011038
1
6

Номер детали на чертеже:

6

SUPPORT PLATE

Заводской номер: TS06471011039 Количество на модель: 1
TS06471011039
1
7

Номер детали на чертеже:

7

FRONT LOWER CUSHION RUBBER PIECE

Заводской номер: TC05471050007 Количество на модель: 1
TC05471050007
1
8

Номер детали на чертеже:

8

HEXAGON FLANGE NUT

Заводской номер: GBT5789-M8X25-8.8-A2L Количество на модель: 4
GBT5789-M8X25-8.8-A2L
4
9

Номер детали на чертеже:

9

Large washer

Заводской номер: GBT96.1-8-A3L Количество на модель: 6
GBT96.1-8-A3L
6
10

Номер детали на чертеже:

10

RIGHT SIDE PLATE UPPER INSTALLATION BRACKET

Заводской номер: TC05471070018 Количество на модель: 1
TC05471070018
1
11

Номер детали на чертеже:

11

Hexagon Flange Nut

Заводской номер: GBT6177.1-M8-8-A2L Количество на модель: 4
GBT6177.1-M8-8-A2L
4
12

Номер детали на чертеже:

12

Hexagon Flange Nut

Заводской номер: GBT16674.1-M8X20-8.8-A2L Количество на модель: 5
GBT16674.1-M8X20-8.8-A2L
5
13

Номер детали на чертеже:

13

Standard Spring Washer

Заводской номер: GBT93-8-A3L Количество на модель: 3
GBT93-8-A3L
3
14

Номер детали на чертеже:

14

BONNET LEFT SIDE PLATE REAR UPPER BRACKET

Заводской номер: TC05471070099 Количество на модель: 1
TC05471070099
1
15

Номер детали на чертеже:

15

SIDE PLATE REAR SEAL RUBBER STRIP

Заводской номер: TC05471050009 Количество на модель: 2
TC05471050009
2
16

Номер детали на чертеже:

16

BONNET RIGHT PLATE ASSEMBLY

Заводской номер: TC05471070900 Количество на модель: 1
TC05471070900
1
17

Номер детали на чертеже:

17

BONNET LEFT ASSEMBLY

Заводской номер: TC05471070800 Количество на модель: 1
TC05471070800
1
18

Номер детали на чертеже:

18

PIPE CLAMP

Заводской номер: TS06471010013 Количество на модель: 2
TS06471010013
2
19

Номер детали на чертеже:

19

BONNET PULL WIRE

Заводской номер: TC05471070060 Количество на модель: 1
TC05471070060
1
20

Номер детали на чертеже:

20

Flat Washer

Заводской номер: GBT97.1-8-A3L Количество на модель: 1
GBT97.1-8-A3L
1
TS06459040000 INSULATION LAYER TD-1304 TC05471140000 BONNET ASSEMBLY-2 TD-1304
