Вариатор скорости на ходовую часть (КДМ12Г) Енисей 1200М

Рама моста управляемых колес (ГСТ10-1) Енисей 1200М Блок шкивов (44-12-1А) Енисей 1200М

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

16

17

18

19

20

21

21

22

23

24

24

25

26

27

28

29

30

30

31

32

32

33

34

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

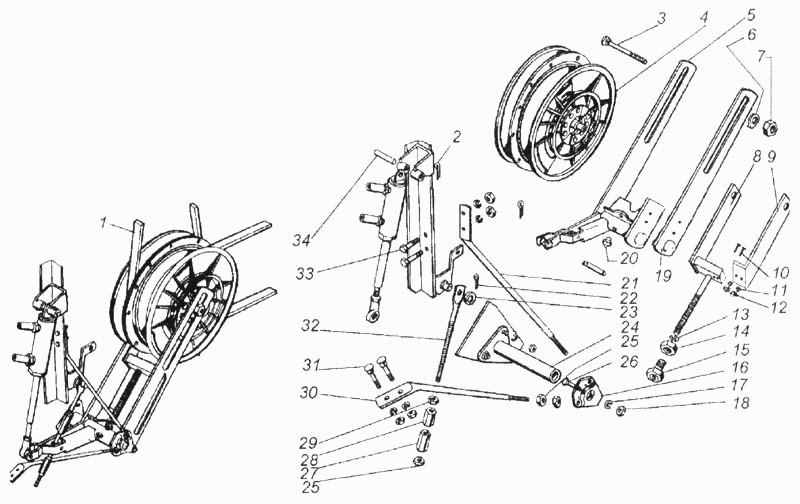

1

Номер детали на чертеже:

1

Ремень вариаторный

Заводской номер: 44-Г-00009 Количество на модель: 2

44-Г-00009

2

2

Номер детали на чертеже:

2

Шплинт

Заводской номер: 3.2х36-397 Количество на модель: 2

3.2х36-397

2

3

Номер детали на чертеже:

3

Болт стяжной

Заводской номер: 60397 Количество на модель: 1

60397

1

4

Номер детали на чертеже:

4

Блок шкивов

Заводской номер: 44-12-1-А Количество на модель: 1

44-12-1-А

1

5

Номер детали на чертеже:

5

Рычаг гидроцилиндра

Заводской номер: КДМ12-1-1А Количество на модель: 1

КДМ12-1-1А

1

6

Номер детали на чертеже:

6

Шайба специальная

Заводской номер: 44-50127 Количество на модель: 1

44-50127

1

7

Номер детали на чертеже:

7

Гайка

Заводской номер: М20х5915 Количество на модель: 1

М20х5915

1

8

Номер детали на чертеже:

8

Вилка натяжная

Заводской номер: КДМ12-4-1А-01 Количество на модель: 1

КДМ12-4-1А-01

1

8

Номер детали на чертеже:

8

Вилка натяжная

Заводской номер: КДМ12-4-1А Количество на модель: 1

КДМ12-4-1А

1

9

Номер детали на чертеже:

9

Пластина

Заводской номер: КДМ-5741 Количество на модель: 1

КДМ-5741

1

10

Номер детали на чертеже:

10

Болт М8х40-7795

Заводской номер: 47 9324 1009 00 Количество на модель: 2

47 9324 1009 00

2

11

Номер детали на чертеже:

11

Шайба

Заводской номер: 8.65Г-6402 Количество на модель: 2

8.65Г-6402

2

12

Номер детали на чертеже:

12

Гайка

Заводской номер: М8-5915 Количество на модель: 2

М8-5915

2

13

Номер детали на чертеже:

13

Кольцо стопорное

Заводской номер: КДМ-6156 Количество на модель: 1

КДМ-6156

1

14

Номер детали на чертеже:

14

Гайка

Заводской номер: КДМ-6352 Количество на модель: 1

КДМ-6352

1

15

Номер детали на чертеже:

15

Гайка

Заводской номер: КДМ-6351 Количество на модель: 1

КДМ-6351

1

16

Номер детали на чертеже:

16

Кронштейн

Заводской номер: КДМ-2026-А Количество на модель: 1

КДМ-2026-А

1

16

Номер детали на чертеже:

16

Кронштейн

Заводской номер: КДМ-2026 Количество на модель: 1

КДМ-2026

1

17

Номер детали на чертеже:

17

Шайба

Заводской номер: 10.65Г-6402 Количество на модель: 8

10.65Г-6402

8

18

Номер детали на чертеже:

18

Гайка

Заводской номер: М10-5915 Количество на модель: 8

М10-5915

8

19

Номер детали на чертеже:

19

Пластина

Заводской номер: КДМ12-1-2 Количество на модель: 1

КДМ12-1-2

1

20

Номер детали на чертеже:

20

Масленка

Заводской номер: 1.3.45Ц6Хр Количество на модель: 1

1.3.45Ц6Хр

1

21

Номер детали на чертеже:

21

Растяжка

Заводской номер: КДМ-6202-А Количество на модель: 1

КДМ-6202-А

1

21

Номер детали на чертеже:

21

Растяжка

Заводской номер: КДМ-6202 Количество на модель: 1

КДМ-6202

1

22

Номер детали на чертеже:

22

Шплинт

Заводской номер: 3,2х22-397 Количество на модель: 1

3,2х22-397

1

23

Номер детали на чертеже:

23

Шайба

Заводской номер: 14-11371 Количество на модель: 1

14-11371

1

24

Номер детали на чертеже:

24

Ось рычага

Заводской номер: КДМ-12-3 Количество на модель: 1

КДМ-12-3

1

24

Номер детали на чертеже:

24

Ось рычага

Заводской номер: КДМ-12-3-А Количество на модель: 1

КДМ-12-3-А

1

25

Номер детали на чертеже:

25

Гайка

Заводской номер: М16-5915 Количество на модель: 5

М16-5915

5

26

Номер детали на чертеже:

26

Болт

Заводской номер: М10х100-7795 Количество на модель: 1

М10х100-7795

1

27

Номер детали на чертеже:

27

Гайка специальная

Заводской номер: КД-6339 Количество на модель: 1

КД-6339

1

28

Номер детали на чертеже:

28

Гайка специальная

Заводской номер: КД-6340 Количество на модель: 1

КД-6340

1

29

Номер детали на чертеже:

29

Гайка

Заводской номер: М18х1,5-5915 Количество на модель: 1

М18х1,5-5915

1

30

Номер детали на чертеже:

30

Растяжка

Заводской номер: КДМ-6203-А Количество на модель: 1

КДМ-6203-А

1

30

Номер детали на чертеже:

30

Растяжка

Заводской номер: КДМ-6203 Количество на модель: 1

КДМ-6203

1

31

Номер детали на чертеже:

31

Болт М10х25-7802

Заводской номер: 47 9644 1327 00 Количество на модель: 2

47 9644 1327 00

2

32

Номер детали на чертеже:

32

Стержень

Заводской номер: КДМ-6309-А Количество на модель: 1

КДМ-6309-А

1

32

Номер детали на чертеже:

32

Стержень

Заводской номер: КДМ-6309 Количество на модель: 1

КДМ-6309

1

33

Номер детали на чертеже:

33

Болт М10х30-7796

Заводской номер: 47 9374 1055 00 Количество на модель: 5

47 9374 1055 00

5

34

Номер детали на чертеже:

34

Ось гидроцилиндра

Заводской номер: КДМ-6349-А Количество на модель: 2

КДМ-6349-А

2
