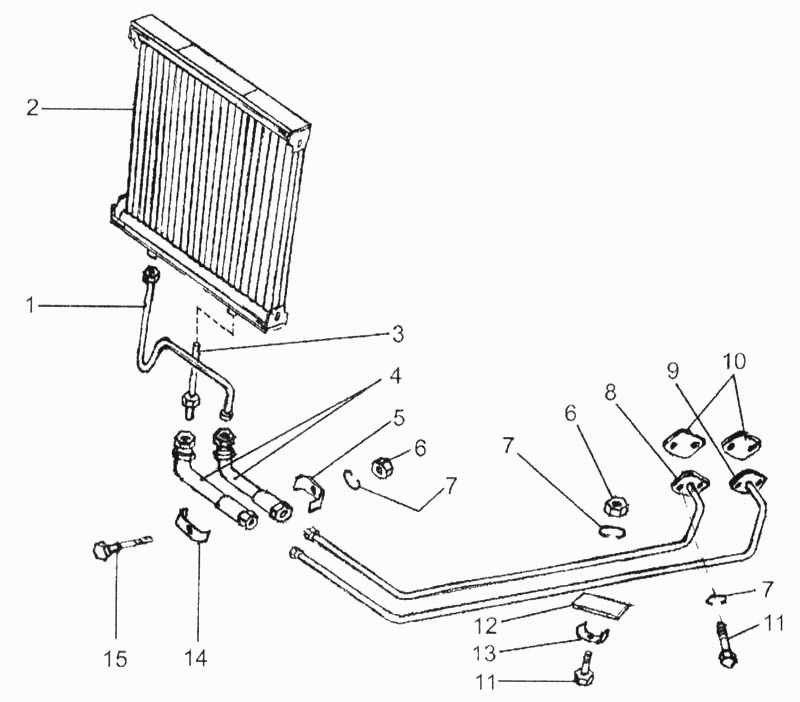

Радиатор масляный (100У.08.002) Енисей 1200М

Радиатор водяной (150У.13.010-3А) Енисей 1200М Воздухоочиститель Енисей 1200М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
4
5
6
7
8
9
10
11
12
13
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трубопровод

Заводской номер: 236-3-17 Количество на модель: 1
236-3-17
1
2

Номер детали на чертеже:

2

Радиатор масляной

Заводской номер: 100У.08.002 Количество на модель: 1
100У.08.002
1
3

Номер детали на чертеже:

3

Трубопровод

Заводской номер: КДМ3-53-1Б Количество на модель: 1
КДМ3-53-1Б
1
4

Номер детали на чертеже:

4

Рукав высокого давления

Заводской номер: Н.036.84.020РТМ Количество на модель: 2
Н.036.84.020РТМ
2
4

Номер детали на чертеже:

4

Рукав высокого давления

Заводской номер: А23.1.036-78 Количество на модель: 2
А23.1.036-78
2
5

Номер детали на чертеже:

5

Накладка

Заводской номер: 50466А Количество на модель: 2
50466А
2
6

Номер детали на чертеже:

6

Гайка

Заводской номер: М8.6 Количество на модель: 2
М8.6
2
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 8.65Г Количество на модель: 2
8.65Г
2
8

Номер детали на чертеже:

8

Трубопровод маслоотводящий

Заводской номер: 236-3-16А Количество на модель: 1
236-3-16А
1
9

Номер детали на чертеже:

9

Трубопровод маслоотводящий

Заводской номер: 236-3-15А Количество на модель: 1
236-3-15А
1
10

Номер детали на чертеже:

10

Прокладка

Заводской номер: 236-0006 Количество на модель: 2
236-0006
2
11

Номер детали на чертеже:

11

Болт

Заводской номер: М8х40 Количество на модель: 5
М8х40
5
12

Номер детали на чертеже:

12

Прокладка

Заводской номер: 349 Количество на модель: 1
349
1
13

Номер детали на чертеже:

13

Скоба

Заводской номер: КДМ-5261 Количество на модель: 1
КДМ-5261
1
15

Номер детали на чертеже:

15

Болт

Заводской номер: М8х15 Количество на модель: 1
М8х15
1
