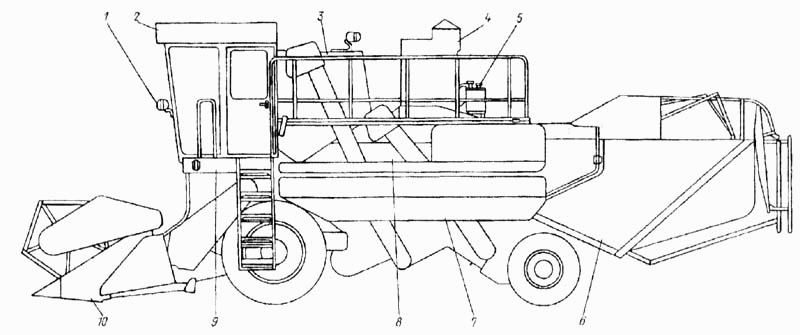

Комбайн (общий вид) Енисей 1200М

Инструмент и принадлежности Енисей 1200М Схема передач левой стороны Енисей 1200М

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
5
5
6
7
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Электрооборудование

Заводской номер: КДМ-7В-Э4 Количество на модель: 1
КДМ-7В-Э4
1
2

Номер детали на чертеже:

2

Кабина

Заводской номер: К15.00.00.000В Количество на модель: 1
К15.00.00.000В
1
3

Номер детали на чертеже:

3

Бункер

Заводской номер: КДМ-6-Б Количество на модель: 1
КДМ-6-Б
1
4

Номер детали на чертеже:

4

Моторная группа

Заводской номер: КДМ-3К Количество на модель: 1
КДМ-3К
1
5

Номер детали на чертеже:

5

Гидросистема

Заводской номер: КДМ-9-Е-01 Количество на модель: 1
КДМ-9-Е-01
1
5

Номер детали на чертеже:

5

Гидросистема

Заводской номер: КДМ-9И Количество на модель: 1
КДМ-9И
1
5

Номер детали на чертеже:

5

Гидросистема

Заводской номер: КДМ-9-Е Количество на модель: 1
КДМ-9-Е
1
6

Номер детали на чертеже:

6

Копнитель

Заводской номер: КДМ-8 Количество на модель: 1
КДМ-8
1
7

Номер детали на чертеже:

7

Щиток ограждения

Заводской номер: КДМ-0-150 Количество на модель: 1
КДМ-0-150
1
7

Номер детали на чертеже:

7

Щиток ограждения

Заводской номер: КДМ-0-151 Количество на модель: 1
КДМ-0-151
1
8

Номер детали на чертеже:

8

Молотилка

Заводской номер: КДМ-2В Количество на модель: 1
КДМ-2В
1
9

Номер детали на чертеже:

9

Площадка водителя

Заводской номер: КДМ-5-Б Количество на модель: 1
КДМ-5-Б
1
10

Номер детали на чертеже:

10

Жатвенная часть

Заводской номер: ЖКН-5М-01 Количество на модель: 1
ЖКН-5М-01
1
