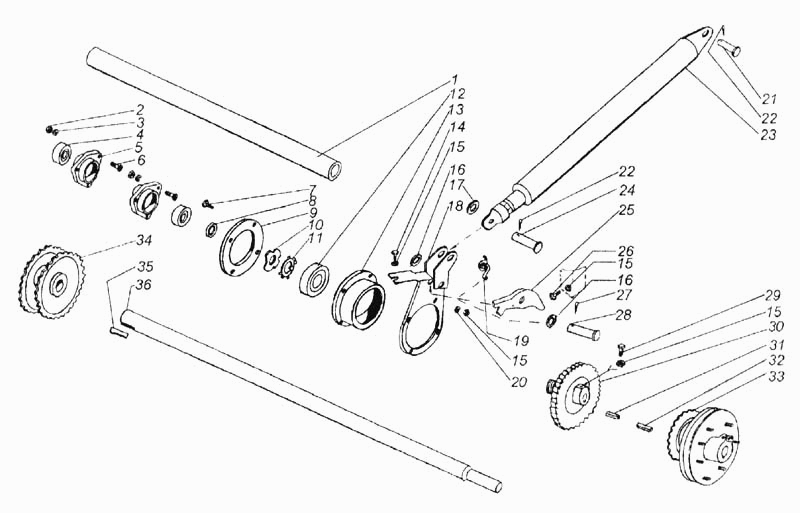

Промежуточный вал наклонной камеры, механизм реверса наклонной камеры (ЖКН-5-6-6) Енисей 1200М

Вал верхний наклонной камеры (ЖКН5-6-22), шкив наклонной камеры (ЖКН5-6-23) Енисей 1200М Звездочка обводная (54-1-2-30), устройство предохранительное (54-1-2-10А) Енисей 1200М

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Кожух промежуточного вала

Заводской номер: ЖКН-0021 Количество на модель: 1

ЖКН-0021

1

2

Номер детали на чертеже:

2

Гайка

Заводской номер: М10-5915 Количество на модель: 6

М10-5915

6

3

Номер детали на чертеже:

3

Шайба

Заводской номер: 10-65Г-6402 Количество на модель: 6

10-65Г-6402

6

4

Номер детали на чертеже:

4

Подшипник

Заводской номер: 1680207 Количество на модель: 2

1680207

2

5

Номер детали на чертеже:

5

Корпус подшипника

Заводской номер: Н027.105 Количество на модель: 2

Н027.105

2

6

Номер детали на чертеже:

6

Болт

Заводской номер: М10х40-7802 Количество на модель: 6

М10х40-7802

6

7

Номер детали на чертеже:

7

Болт

Заводской номер: М8х25-7798 Количество на модель: 4

М8х25-7798

4

8

Номер детали на чертеже:

8

Кольцо распорное

Заводской номер: ЖКН-8124 Количество на модель: 1

ЖКН-8124

1

9

Номер детали на чертеже:

9

Крышка

Заводской номер: ЖКН-4345 Количество на модель: 1

ЖКН-4345

1

10

Номер детали на чертеже:

10

Гайка

Заводской номер: КМ-10-8530 Количество на модель: 1

КМ-10-8530

1

11

Номер детали на чертеже:

11

Шайба

Заводской номер: МВ10-8530 Количество на модель: 1

МВ10-8530

1

12

Номер детали на чертеже:

12

Подшипник (ТУ37.006.084)

Заводской номер: 1580211С17 Количество на модель: 1

1580211С17

1

13

Номер детали на чертеже:

13

Корпус подшипника

Заводской номер: ЖКН-2018 Количество на модель: 1

ЖКН-2018

1

14

Номер детали на чертеже:

14

Болт

Заводской номер: ЖКН-6086 Количество на модель: 1

ЖКН-6086

1

15

Номер детали на чертеже:

15

Гайка

Заводской номер: М8-5915 Количество на модель: 7

М8-5915

7

16

Номер детали на чертеже:

16

Шайба

Заводской номер: 18-11371 Количество на модель: 2

18-11371

2

17

Номер детали на чертеже:

17

Кольцо распорное

Заводской номер: ЖКН-8128 Количество на модель: 1

ЖКН-8128

1

18

Номер детали на чертеже:

18

Кронштейн

Заводской номер: ЖКН5-6-6-1 Количество на модель: 1

ЖКН5-6-6-1

1

19

Номер детали на чертеже:

19

Пружина

Заводской номер: ЖКН-6129 Количество на модель: 1

ЖКН-6129

1

20

Номер детали на чертеже:

20

Шайба

Заводской номер: 8.65Г-6402 Количество на модель: 4

8.65Г-6402

4

21

Номер детали на чертеже:

21

Ось

Заводской номер: 6-14h11х40-9850 Количество на модель: 1

6-14h11х40-9850

1

22

Номер детали на чертеже:

22

Шплинт

Заводской номер: 4х25-397 Количество на модель: 2

4х25-397

2

23

Номер детали на чертеже:

23

Гидроцилиндр

Заводской номер: ГЦ40.180.16.000 Количество на модель: 1

ГЦ40.180.16.000

1

24

Номер детали на чертеже:

24

Ось

Заводской номер: 6-14h11х45-9650 Количество на модель: 1

6-14h11х45-9650

1

25

Номер детали на чертеже:

25

Собачка

Заводской номер: ЖКН-6130 Количество на модель: 1

ЖКН-6130

1

26

Номер детали на чертеже:

26

Болт

Заводской номер: М8х45-7796 Количество на модель: 1

М8х45-7796

1

27

Номер детали на чертеже:

27

Шплинт

Заводской номер: 5х32-397 Количество на модель: 1

5х32-397

1

28

Номер детали на чертеже:

28

Ось

Заводской номер: 6-18h11х65-9650 Количество на модель: 1

6-18h11х65-9650

1

29

Номер детали на чертеже:

29

Винт

Заводской номер: ВМ8х20-1485 Количество на модель: 1

ВМ8х20-1485

1

30

Номер детали на чертеже:

30

Колесо храповое

Заводской номер: ЖКН-6131 Количество на модель: 1

ЖКН-6131

1

31

Номер детали на чертеже:

31

Шпонка

Заводской номер: 10х8х56-23360 Количество на модель: 1

10х8х56-23360

1

32

Номер детали на чертеже:

32

Шпонка

Заводской номер: 8х7х70-23360 Количество на модель: 1

8х7х70-23360

1

33

Номер детали на чертеже:

33

Устройство предохранительное

Заводской номер: ЖКН5-6-17 Количество на модель: 1

ЖКН5-6-17

1

34

Номер детали на чертеже:

34

Блок звездочек

Заводской номер: ЖКН5-6-5 Количество на модель: 1

ЖКН5-6-5

1

35

Номер детали на чертеже:

35

Шпонка

Заводской номер: 10х8х63-24068 Количество на модель: 1

10х8х63-24068

1

36

Номер детали на чертеже:

36

Вал

Заводской номер: ЖКН-6152 Количество на модель: 1

ЖКН-6152

1
