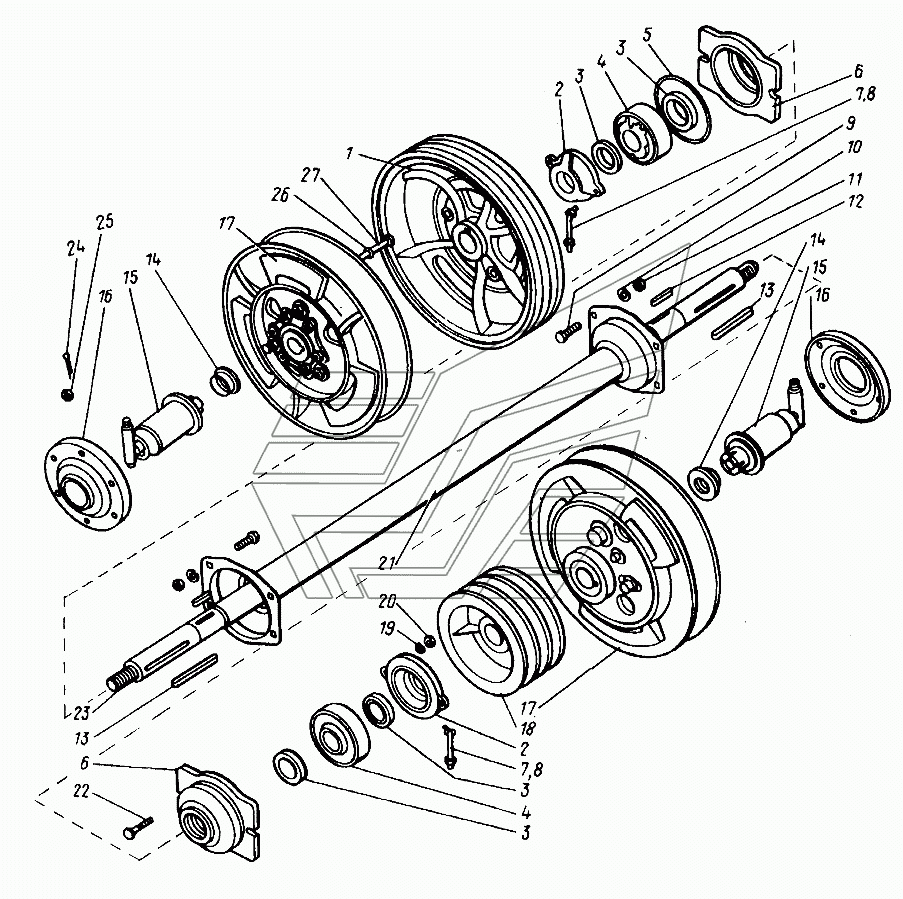

Главный контрпривод Енисей КЗС-950. Каталог 2009г.

Mеханизм отключения жатки КДМ 2-44Г Енисей КЗС-950 Главный контрпривод Енисей КЗС-950

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

15

15

16

17

18

19

20

21

22

23

24

25

26

27

28

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Шкив приемный

Заводской номер: КД1021 Количество на модель: 1

КД1021

1

2

Номер детали на чертеже:

2

Крышка подшипника

Заводской номер: 44Б-10090 Количество на модель: 2

44Б-10090

2

3

Номер детали на чертеже:

3

Манжета

Заводской номер: 1-60x85-1 Количество на модель: 4

1-60x85-1

4

4

Номер детали на чертеже:

4

Подшипник

Заводской номер: 11312 Количество на модель: 2

11312

2

5

Номер детали на чертеже:

5

Кольцо упорное

Заводской номер: 446-60501 Количество на модель: 1

446-60501

1

6

Номер детали на чертеже:

6

Корпус подшипника (47855110066)

Заводской номер: 44Б-10089 Количество на модель: 2

44Б-10089

2

7

Номер детали на чертеже:

7

Трубка

Заводской номер: КДМ8562 Количество на модель: 2

КДМ8562

2

8

Номер детали на чертеже:

8

Масленка

Заводской номер: 1.3.Ц6Хр Количество на модель: 1

1.3.Ц6Хр

1

9

Номер детали на чертеже:

9

Болт

Заводской номер: M12x40-7802 Количество на модель: 8

M12x40-7802

8

10

Номер детали на чертеже:

10

Шайба

Заводской номер: 12.65Г-6402 Количество на модель: 8

12.65Г-6402

8

11

Номер детали на чертеже:

11

Гайка

Заводской номер: М12-5915 Количество на модель: 8

М12-5915

8

12

Номер детали на чертеже:

12

Шпонка

Заводской номер: Шпонка14x9x63-23360 Количество на модель: 2

Шпонка14x9x63-23360

2

13

Номер детали на чертеже:

13

Шпонка

Заводской номер: 14x9x125-23360 Количество на модель: 2

14x9x125-23360

2

14

Номер детали на чертеже:

14

Шайба

Заводской номер: КДМ2-191А Количество на модель: 4

КДМ2-191А

4

15

Номер детали на чертеже:

15

Гидроцилиндр

Заводской номер: ЕДЦГ063.000 Количество на модель: 2

ЕДЦГ063.000

2

15

Номер детали на чертеже:

15

Гидроцилиндр

Заводской номер: ГА76020М Количество на модель: 2

ГА76020М

2

15

Номер детали на чертеже:

15

Гидроцилиндр

Заводской номер: ГА76020А Количество на модель: 2

ГА76020А

2

16

Номер детали на чертеже:

16

Конус

Заводской номер: КДМ40773Б Количество на модель: 2

КДМ40773Б

2

17

Номер детали на чертеже:

17

Шкив большой

Заводской номер: КДМ2-81Б Количество на модель: 2

КДМ2-81Б

2

18

Номер детали на чертеже:

18

Шкив

Заводской номер: КДМ1151А Количество на модель: 1

КДМ1151А

1

19

Номер детали на чертеже:

19

Шайба

Заводской номер: 10.65Г-6402 Количество на модель: 4

10.65Г-6402

4

20

Номер детали на чертеже:

20

Гайка

Заводской номер: М10-5915 Количество на модель: 4

М10-5915

4

21

Номер детали на чертеже:

21

Труба распорная (47855110036)

Заводской номер: 44Б-2-38 Количество на модель: 1

44Б-2-38

1

22

Номер детали на чертеже:

22

Болт

Заводской номер: М10х40-7795 Количество на модель: 4

М10х40-7795

4

23

Номер детали на чертеже:

23

Вал главного контрпривода

Заводской номер: КДМ6010Е Количество на модель: 1

КДМ6010Е

1

24

Номер детали на чертеже:

24

Шплинт

Заводской номер: Шплинт3.2x25-397 Количество на модель: 6

Шплинт3.2x25-397

6

25

Номер детали на чертеже:

25

Гайка

Заводской номер: М14-5919 Количество на модель: 6

М14-5919

6

26

Номер детали на чертеже:

26

Шайба

Заводской номер: КДМ41016 Количество на модель: 6

КДМ41016

6

27

Номер детали на чертеже:

27

Тяга

Заводской номер: 54-60857А Количество на модель: 6

54-60857А

6

28

Номер детали на чертеже:

28

Масленка

Заводской номер: 2.3.45Ц6Хр Количество на модель: 1

2.3.45Ц6Хр

1
