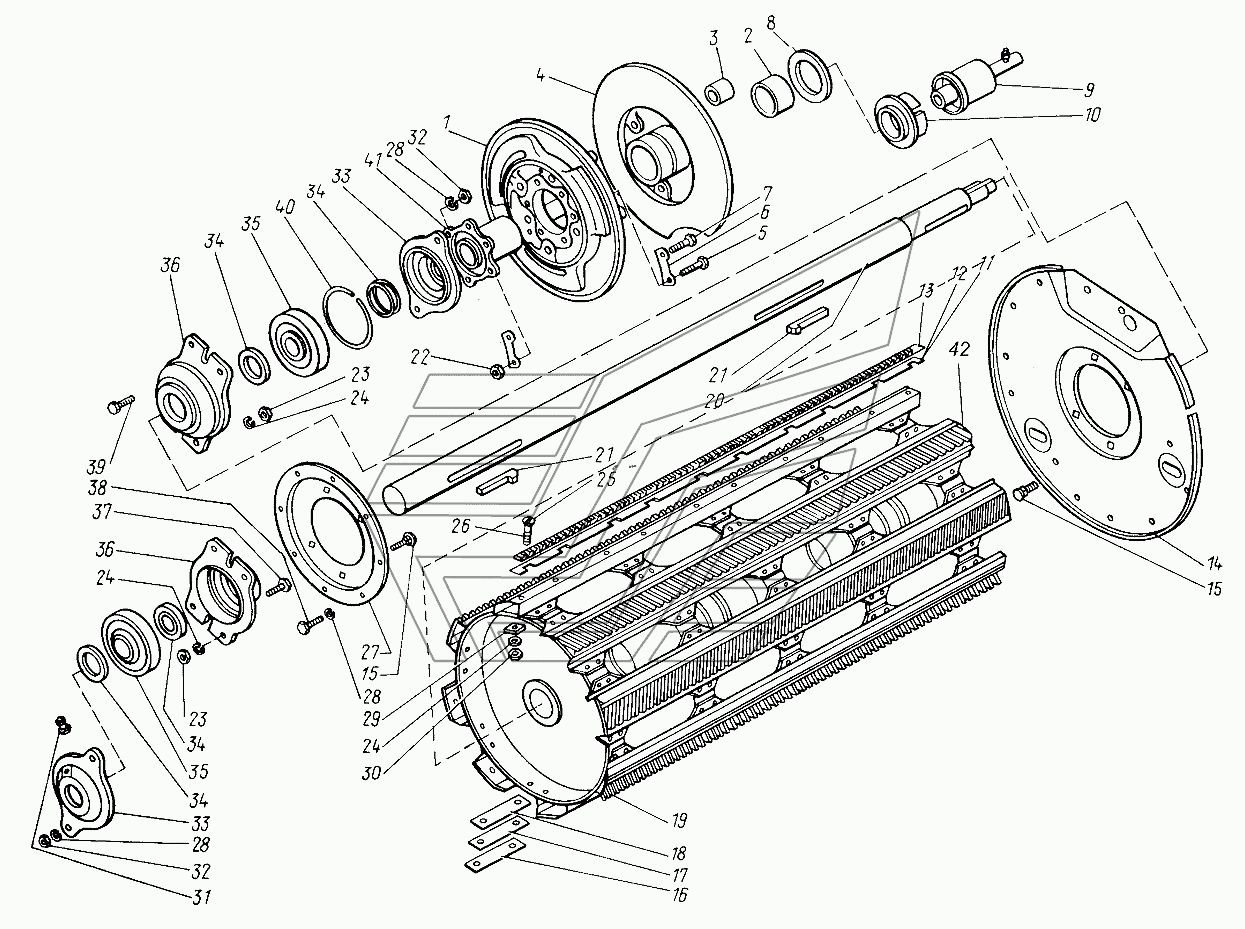

Барабан второй КДМ 2-91Б Енисей КЗС-950. Каталог 2009г.

Подбарабанье с надставкой КДМ 2-90В (1-е подб. однобараб), КДМ 2-90Г (1-е подб. двухбараб), КДМ 2-15 (2-е подб двухбараб) Енисей КЗС-950 Регулировка подбарабаний Енисей КЗС-950

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Диск

Заводской номер: КДМ1073Б Количество на модель: 1

КДМ1073Б

1

2

Номер детали на чертеже:

2

Втулка

Заводской номер: 54-00229 Количество на модель: 2

54-00229

2

3

Номер детали на чертеже:

3

Втулка

Заводской номер: КДМ0057 Количество на модель: 3

КДМ0057

3

4

Номер детали на чертеже:

4

Диск малый подвижный

Заводской номер: КДМ1072Б Количество на модель: 1

КДМ1072Б

1

5

Номер детали на чертеже:

5

Болт специальный

Заводской номер: КДМ6075А Количество на модель: 2

КДМ6075А

2

6

Номер детали на чертеже:

6

Пластина замочная

Заводской номер: КДМ40781Б Количество на модель: 6

КДМ40781Б

6

7

Номер детали на чертеже:

7

Болт

Заводской номер: M14x50-7796 Количество на модель: 4

M14x50-7796

4

8

Номер детали на чертеже:

8

Шайба

Заводской номер: КДМ40763А Количество на модель: 1

КДМ40763А

1

9

Номер детали на чертеже:

9

Гидроцилиндр

Заводской номер: ГА76010А Количество на модель: 1

ГА76010А

1

9

Номер детали на чертеже:

9

Гидроцилиндр

Заводской номер: ЕДЦГ062.000 Количество на модель: 1

ЕДЦГ062.000

1

9

Номер детали на чертеже:

9

Гидроцилиндр

Заводской номер: ГА76010М Количество на модель: 1

ГА76010М

1

10

Номер детали на чертеже:

10

Втулка

Заводской номер: КДМ6443Д Количество на модель: 2

КДМ6443Д

2

11

Номер детали на чертеже:

11

Прокладка

Заводской номер: 42065 Количество на модель: 1

42065

1

12

Номер детали на чертеже:

12

Пластинка

Заводской номер: 40257 Количество на модель: 1

40257

1

13

Номер детали на чертеже:

13

Бич

Заводской номер: 70045А Количество на модель: 4

70045А

4

14

Номер детали на чертеже:

14

Фланец

Заводской номер: КДМ2-91-2Б Количество на модель: 1

КДМ2-91-2Б

1

15

Номер детали на чертеже:

15

Болт

Заводской номер: M12x40-7802 Количество на модель: 4

M12x40-7802

4

16

Номер детали на чертеже:

16

Пластина балансировочная

Заводской номер: 42000 Количество на модель: 4

42000

4

17

Номер детали на чертеже:

17

Пластина балансировочная

Заводской номер: 41999 Количество на модель: 4

41999

4

18

Номер детали на чертеже:

18

Пластина балансировочная

Заводской номер: 41998 Количество на модель: 4

41998

4

19

Номер детали на чертеже:

19

Остов барабана

Заводской номер: КДМ2-91-1 Количество на модель: 1

КДМ2-91-1

1

20

Номер детали на чертеже:

20

Вал барабана

Заводской номер: КДМ6046И Количество на модель: 1

КДМ6046И

1

21

Номер детали на чертеже:

21

Шпонка специальная

Заводской номер: КДМ60087 Количество на модель: 2

КДМ60087

2

22

Номер детали на чертеже:

22

Гайка

Заводской номер: М14-5915 Количество на модель: 6

М14-5915

6

23

Номер детали на чертеже:

23

Гайка

Заводской номер: М12-5915 Количество на модель: 8

М12-5915

8

24

Номер детали на чертеже:

24

Шайба

Заводской номер: 12.65Г-6402 Количество на модель: 8

12.65Г-6402

8

25

Номер детали на чертеже:

25

Болт специальный

Заводской номер: 61389 Количество на модель: 5

61389

5

26

Номер детали на чертеже:

26

Болт специальный

Заводской номер: 61382 Количество на модель: 20

61382

20

27

Номер детали на чертеже:

27

Фланец

Заводской номер: КДМ4137 Количество на модель: 2

КДМ4137

2

28

Номер детали на чертеже:

28

Шайба

Заводской номер: 10.65Г-6402 Количество на модель: 12

10.65Г-6402

12

29

Номер детали на чертеже:

29

Шайба

Заводской номер: 44-50243 Количество на модель: 20

44-50243

20

30

Номер детали на чертеже:

30

Гайка

Заводской номер: М12х1.25-5915 Количество на модель: 30

М12х1.25-5915

30

31

Номер детали на чертеже:

31

Масленка

Заводской номер: 2.3.45.Ц6Хр Количество на модель: 1

2.3.45.Ц6Хр

1

32

Номер детали на чертеже:

32

Гайка

Заводской номер: М10-5915 Количество на модель: 4

М10-5915

4

33

Номер детали на чертеже:

33

Крышка подшипника

Заводской номер: 44Б-10090 Количество на модель: 2

44Б-10090

2

34

Номер детали на чертеже:

34

Манжета

Заводской номер: 1-2-60x85-1 Количество на модель: 4

1-2-60x85-1

4

35

Номер детали на чертеже:

35

Подшипник

Заводской номер: 11312 Количество на модель: 2

11312

2

36

Номер детали на чертеже:

36

Корпус подшипника (47855110066)

Заводской номер: 44Б-10089 Количество на модель: 2

44Б-10089

2

37

Номер детали на чертеже:

37

Болт

Заводской номер: М10x40-7795 Количество на модель: 2

М10x40-7795

2

38

Номер детали на чертеже:

38

Болт

Заводской номер: М10x20-7796 Количество на модель: 8

М10x20-7796

8

39

Номер детали на чертеже:

39

Болт

Заводской номер: M10x45-7795 Количество на модель: 2

M10x45-7795

2

40

Номер детали на чертеже:

40

Кольцо упорное

Заводской номер: 44Б-60501 Количество на модель: 1

44Б-60501

1

41

Номер детали на чертеже:

41

Ступица

Заводской номер: КДМ6442-0 Количество на модель: 1

КДМ6442-0

1

42

Номер детали на чертеже:

42

Бич

Заводской номер: 70046А Количество на модель: 4

70046А

4
