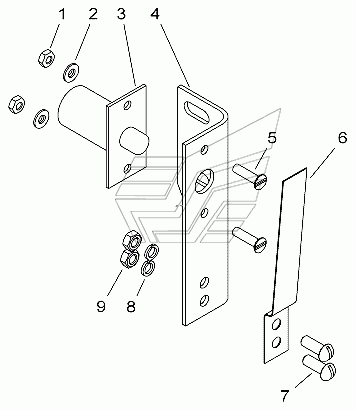

Кронштейн в сборе КДМ8-34 Енисей КЗС-950. Каталог 2009г.

Капот 12.08.14.00.000Г Енисей КЗС-950 Измельчитель 12.27.00.000, Капот 12.27.02.00.000Б Енисей КЗС-950

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка

Заводской номер: М4-5915 Количество на модель: 2
М4-5915
2
2

Номер детали на чертеже:

2

Шайба

Заводской номер: 4-6402 Количество на модель: 2
4-6402
2
3

Номер детали на чертеже:

3

Выключатель

Заводской номер: ВК2А2Щ Количество на модель: 1
ВК2А2Щ
1
4

Номер детали на чертеже:

4

Кронштейн включателя

Заводской номер: КДМ40644 Количество на модель: 1
КДМ40644
1
5

Номер детали на чертеже:

5

Пружина

Заводской номер: КДМ40645 Количество на модель: 1
КДМ40645
1
6

Номер детали на чертеже:

6

Винт

Заводской номер: КДМ6219-01 Количество на модель: 2
КДМ6219-01
2
7

Номер детали на чертеже:

7

Винт

Заводской номер: М5х14-17473 Количество на модель: 2
М5х14-17473
2
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 5-6402 Количество на модель: 2
5-6402
2
9

Номер детали на чертеже:

9

Гайка

Заводской номер: М5-5915 Количество на модель: 2
М5-5915
2
Капот 12.08.14.00.000Г Енисей КЗС-950 Измельчитель 12.27.00.000, Капот 12.27.02.00.000Б Енисей КЗС-950
