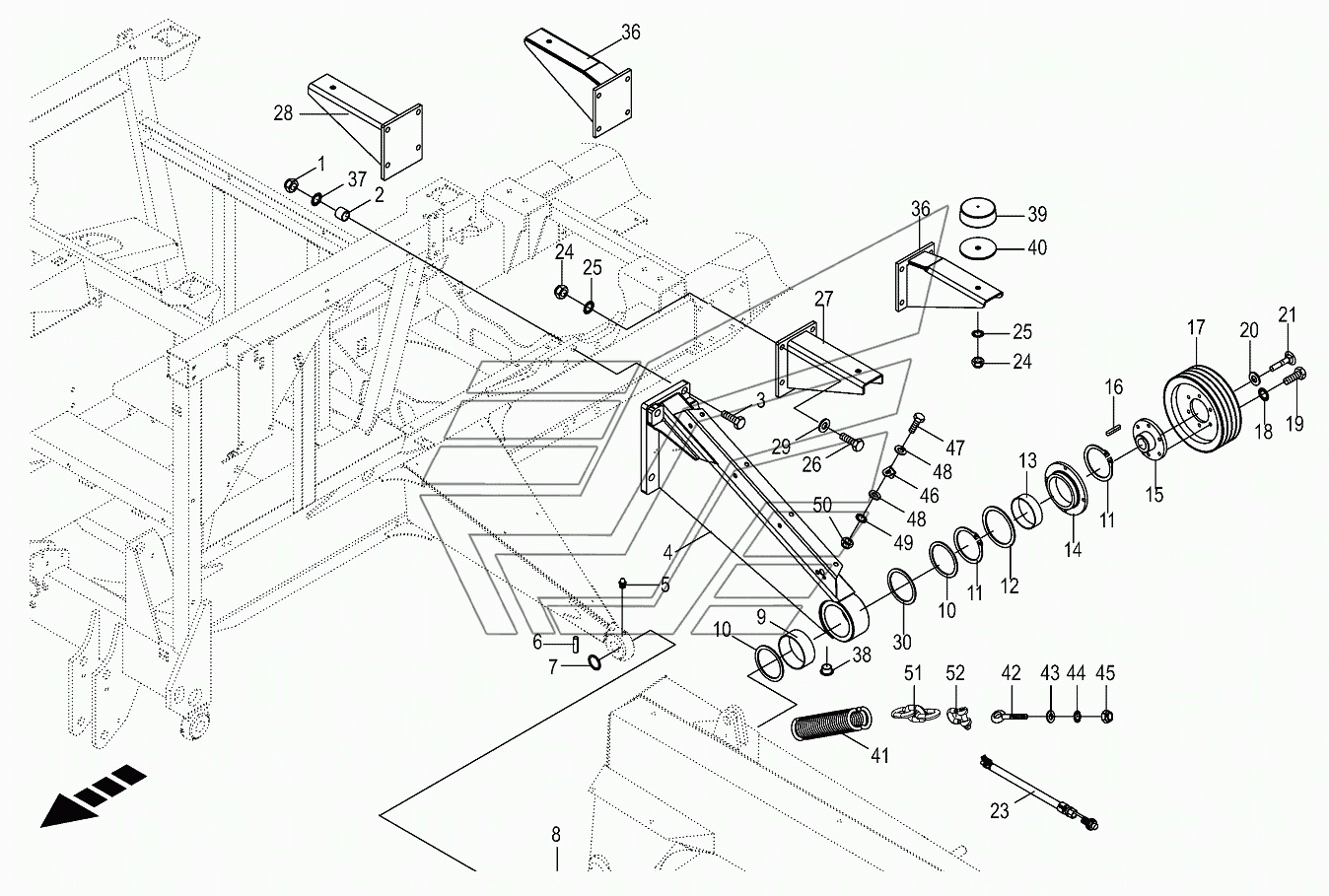

Cantilever-left/right BIG-M-420. Каталог 2016г.

Front wing cpl. BIG-M-420 Control lever-left BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Shim ring

Заводской номер: 009110290 Количество на модель:
009110290
1

Номер детали на чертеже:

1

Locknut

Заводской номер: 009087221 Количество на модель:
009087221
2

Номер детали на чертеже:

2

Spacer bushing

Заводской номер: 002326874 Количество на модель: 6
002326874
6
3

Номер детали на чертеже:

3

Hex head bolt

Заводской номер: 900002250 Количество на модель:
900002250
4

Номер детали на чертеже:

4

Outrigger rear, left

Заводской номер: 002334783 Количество на модель: 1
002334783
1
4

Номер детали на чертеже:

4

Outrigger rear, right

Заводской номер: 002334793 Количество на модель: 1
002334793
1
5

Номер детали на чертеже:

5

Grease niple

Заводской номер: 009191050 Количество на модель: 2
009191050
2
6

Номер детали на чертеже:

6

Roll pin

Заводской номер: 009127172 Количество на модель: 4
009127172
4
6

Номер детали на чертеже:

6

Roll pin

Заводской номер: 009126472 Количество на модель: 4
009126472
4
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009105181 Количество на модель:
009105181
8

Номер детали на чертеже:

8

Spacer ring

Заводской номер: 002328820 Количество на модель: 4
002328820
4
9

Номер детали на чертеже:

9

Plastic bushing

Заводской номер: 002324681 Количество на модель: 2
002324681
2
10

Номер детали на чертеже:

10

Supporting disc

Заводской номер: 009107600 Количество на модель:
009107600
11

Номер детали на чертеже:

11

Circlip

Заводской номер: 009115090 Количество на модель: 4
009115090
4
12

Номер детали на чертеже:

12

Spacer ring

Заводской номер: 002327831 Количество на модель: 2
002327831
2
13

Номер детали на чертеже:

13

Plastic bushing

Заводской номер: 002299591 Количество на модель: 2
002299591
2
14

Номер детали на чертеже:

14

Flange

Заводской номер: 002292571 Количество на модель: 2
002292571
2
15

Номер детали на чертеже:

15

Hub

Заводской номер: 002291103 Количество на модель: 2
002291103
2
16

Номер детали на чертеже:

16

Fit-in key

Заводской номер: 009153381 Количество на модель: 2
009153381
2
17

Номер детали на чертеже:

17

V-belt pulley

Заводской номер: 002509024 Количество на модель: 2
002509024
2
18

Номер детали на чертеже:

18

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 009006550 Количество на модель:
009006550
20

Номер детали на чертеже:

20

Washer

Заводской номер: 002310400 Количество на модель: 2
002310400
2
21

Номер детали на чертеже:

21

Countersunkscrew

Заводской номер: 009040060 Количество на модель:
009040060
23

Номер детали на чертеже:

23

Namursensor

Заводской номер: 003023211 Количество на модель: 2
003023211
2
24

Номер детали на чертеже:

24

Locknut

Заводской номер: 009087190 Количество на модель:
009087190
25

Номер детали на чертеже:

25

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
26

Номер детали на чертеже:

26

Hex head bolt

Заводской номер: 009006760 Количество на модель:
009006760
27

Номер детали на чертеже:

27

Support lh.

Заводской номер: 200164280 Количество на модель: 1
200164280
1
28

Номер детали на чертеже:

28

Support rh.

Заводской номер: 200164250 Количество на модель: 1
200164250
1
29

Номер детали на чертеже:

29

Washer

Заводской номер: 009103031 Количество на модель:
009103031
36

Номер детали на чертеже:

36

Strut

Заводской номер: 200152710 Количество на модель:
200152710
37

Номер детали на чертеже:

37

Detent edged washer

Заводской номер: 009099131 Количество на модель:
009099131
38

Номер детали на чертеже:

38

Sealing plug

Заводской номер: 009250150 Количество на модель: 2
009250150
2
39

Номер детали на чертеже:

39

Rubber pad

Заводской номер: 270083790 Количество на модель: 2
270083790
2
40

Номер детали на чертеже:

40

Washer

Заводской номер: 200152730 Количество на модель: 2
200152730
2
41

Номер детали на чертеже:

41

Tension spring

Заводской номер: 200305560 Количество на модель: 2
200305560
2
42

Номер детали на чертеже:

42

Eye screw

Заводской номер: 009183150 Количество на модель:
009183150
43

Номер детали на чертеже:

43

Washer

Заводской номер: 009103530 Количество на модель:
009103530
44

Номер детали на чертеже:

44

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
45

Номер детали на чертеже:

45

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
46

Номер детали на чертеже:

46

Angle for hose clamp

Заводской номер: 200171940 Количество на модель: 2
200171940
2
47

Номер детали на чертеже:

47

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
48

Номер детали на чертеже:

48

Washer

Заводской номер: 009106030 Количество на модель:
009106030
49

Номер детали на чертеже:

49

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
50

Номер детали на чертеже:

50

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
51

Номер детали на чертеже:

51

Round steel chain

Заводской номер: 900034250 Количество на модель: 1
900034250
1
52

Номер детали на чертеже:

52

Shackle

Заводской номер: 009182041 Количество на модель: 1
009182041
1
