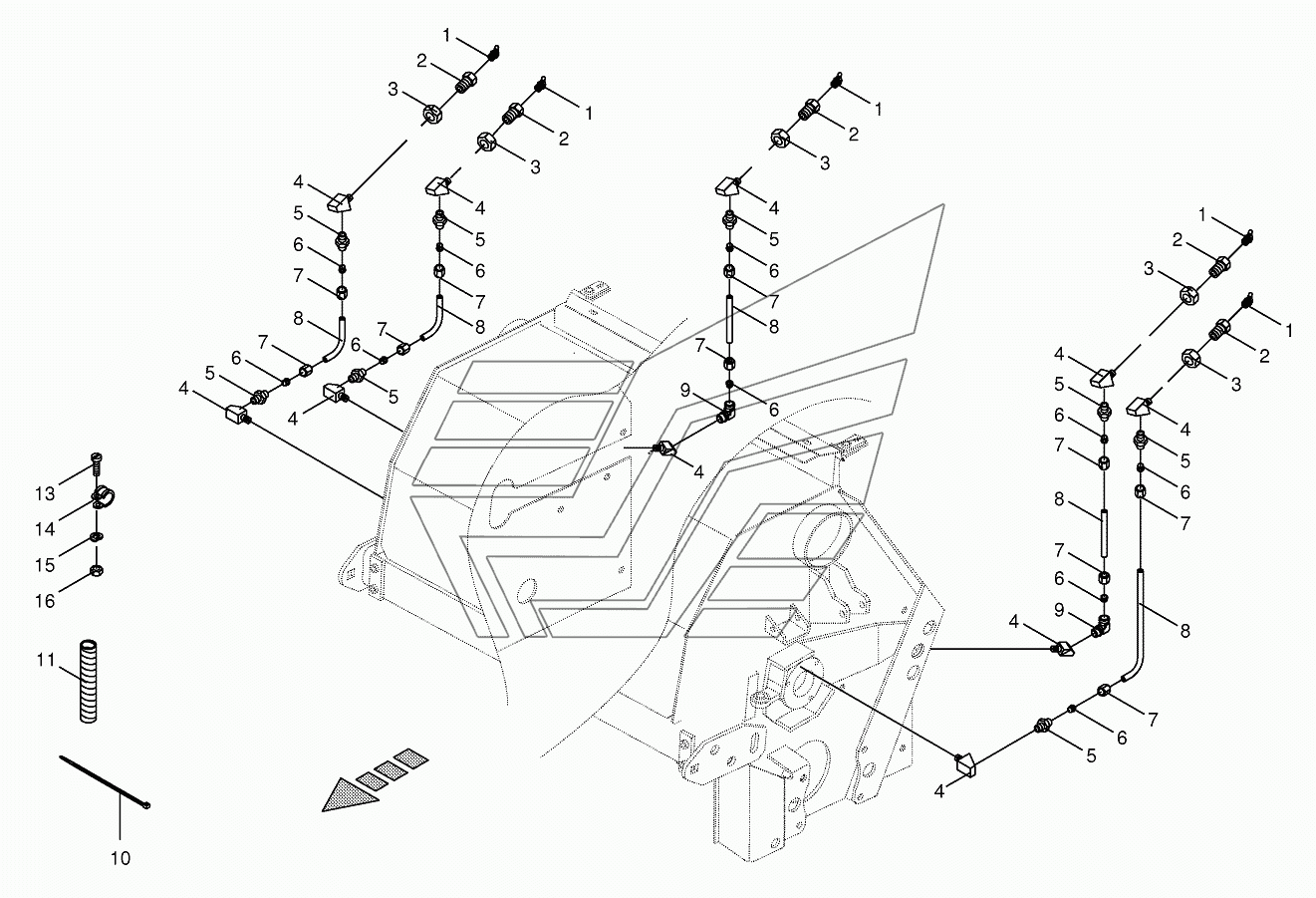

Lubricating line/grease-lateral BIG-M-420. Каталог 2016г.

Guard-left BIG-M-420 High-cut skid/Wear skid BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Grease niple

Заводской номер: 009191060 Количество на модель: 5
009191060
5
2

Номер детали на чертеже:

2

Tube union

Заводской номер: 009385150 Количество на модель: 5
009385150
5
3

Номер детали на чертеже:

3

Hex nut

Заводской номер: 009080191 Количество на модель:
009080191
4

Номер детали на чертеже:

4

Screw-in nipple

Заводской номер: 009400970 Количество на модель: 10
009400970
10
5

Номер детали на чертеже:

5

Male connector

Заводской номер: 009209201 Количество на модель: 8
009209201
8
6

Номер детали на чертеже:

6

Cutting ring

Заводской номер: 009209160 Количество на модель: 10
009209160
10
7

Номер детали на чертеже:

7

Nozzle disc cap

Заводской номер: 009209050 Количество на модель: 10
009209050
10
8

Номер детали на чертеже:

8

Plastic tube filled with grease-Id.-no.= 1m

Заводской номер: 009389330 Количество на модель:
009389330
9

Номер детали на чертеже:

9

Elbow union

Заводской номер: 009209211 Количество на модель: 2
009209211
2
10

Номер детали на чертеже:

10

Cable band

Заводской номер: 009226711 Количество на модель:
009226711
12

Номер детали на чертеже:

12

Spiral strip-Id.-no.= 1m

Заводской номер: 003012190 Количество на модель:
003012190
13

Номер детали на чертеже:

13

Allen screw

Заводской номер: 009037450 Количество на модель:
009037450
14

Номер детали на чертеже:

14

Tube clip w. rubber

Заводской номер: 009240100 Количество на модель:
009240100
15

Номер детали на чертеже:

15

Spring washer

Заводской номер: 009100310 Количество на модель:
009100310
16

Номер детали на чертеже:

16

Hex nut

Заводской номер: 009082071 Количество на модель:
009082071
