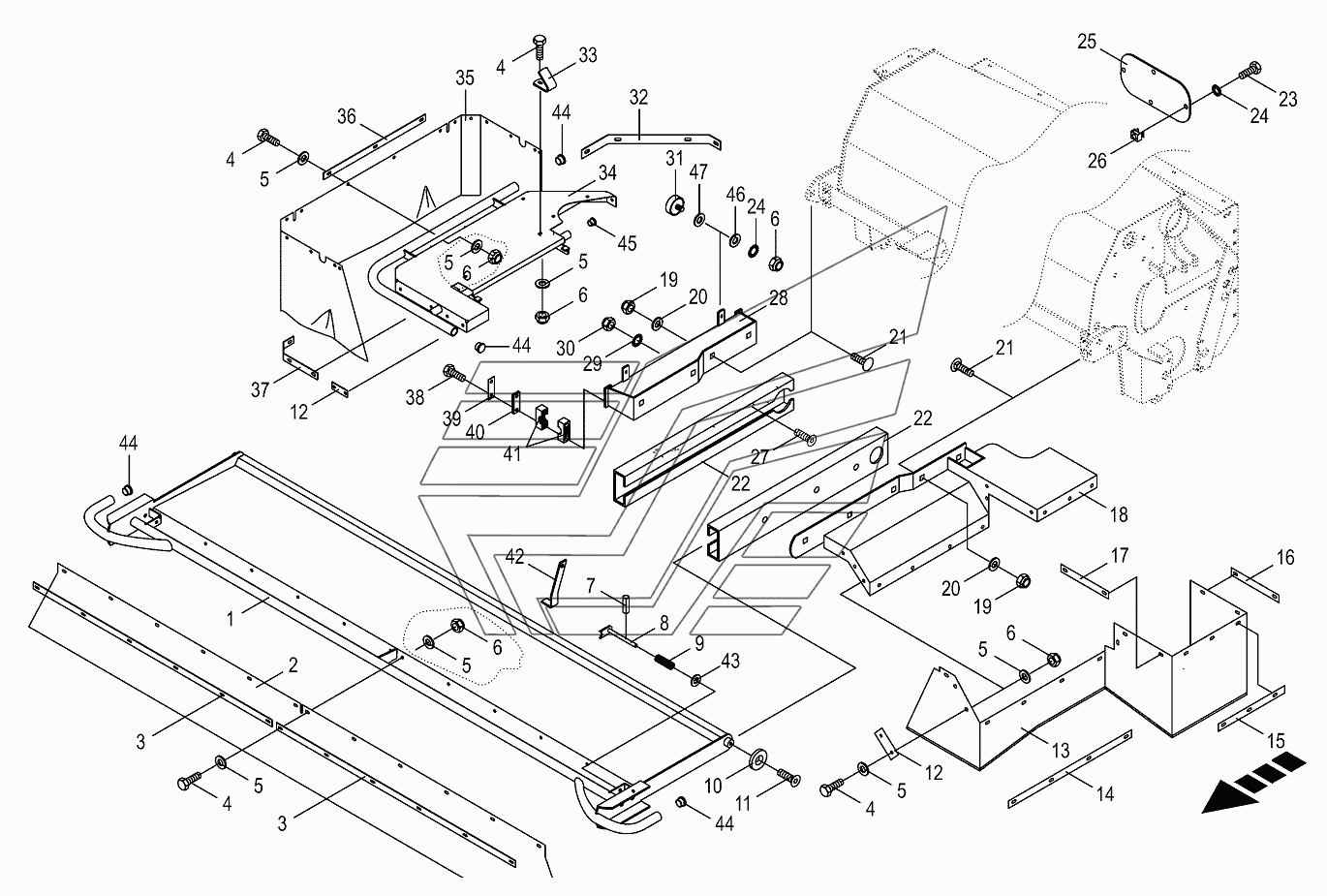

Guard for mower beam-right BIG-M-420. Каталог 2016г.

Accessories-Geabox-left BIG-M-420 Guard for mower beam-left BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Guard side mow. front

Заводской номер: 200304801 Количество на модель: 1
200304801
1
2

Номер детали на чертеже:

2

Protecting skirt-front

Заводской номер: 200106602 Количество на модель: 1
200106602
1
3

Номер детали на чертеже:

3

Clamping strap

Заводской номер: 200106581 Количество на модель: 2
200106581
2
4

Номер детали на чертеже:

4

Hex head bolt-special

Заводской номер: 900001910 Количество на модель:
900001910
4

Номер детали на чертеже:

4

Hex head bolt

Заводской номер: 900013820 Количество на модель:
900013820
4

Номер детали на чертеже:

4

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
5

Номер детали на чертеже:

5

Washer

Заводской номер: 900005850 Количество на модель:
900005850
6

Номер детали на чертеже:

6

Locknut-special

Заводской номер: 900001920 Количество на модель:
900001920
7

Номер детали на чертеже:

7

Roll pin

Заводской номер: 009126112 Количество на модель: 2
009126112
2
8

Номер детали на чертеже:

8

Locking bolt

Заводской номер: 200304980 Количество на модель: 2
200304980
2
9

Номер детали на чертеже:

9

Pressure spring

Заводской номер: 001321891 Количество на модель: 2
001321891
2
10

Номер детали на чертеже:

10

Washer

Заводской номер: 200602970 Количество на модель: 2
200602970
2
11

Номер детали на чертеже:

11

Countersunkscrew

Заводской номер: 009040060 Количество на модель:
009040060
12

Номер детали на чертеже:

12

Clamping strap

Заводской номер: 200316100 Количество на модель: 2
200316100
2
13

Номер детали на чертеже:

13

Protecting skirt-inside right

Заводской номер: 200305532 Количество на модель: 1
200305532
1
14

Номер детали на чертеже:

14

Clamping strap

Заводской номер: 002553292 Количество на модель: 1
002553292
1
15

Номер детали на чертеже:

15

Clamping strap

Заводской номер: 001518882 Количество на модель: 1
001518882
1
16

Номер детали на чертеже:

16

Clamping strap

Заводской номер: 002584831 Количество на модель: 1
002584831
1
17

Номер детали на чертеже:

17

Clamping strap

Заводской номер: 002536711 Количество на модель: 1
002536711
1
18

Номер детали на чертеже:

18

Guard-inside right

Заводской номер: 200305080 Количество на модель: 1
200305080
1
19

Номер детали на чертеже:

19

Locknut

Заводской номер: 009087190 Количество на модель:
009087190
20

Номер детали на чертеже:

20

Washer

Заводской номер: 009103620 Количество на модель:
009103620
21

Номер детали на чертеже:

21

Coach bolt

Заводской номер: 009047230 Количество на модель:
009047230
22

Номер детали на чертеже:

22

Guide rail

Заводской номер: 200304950 Количество на модель: 2
200304950
2
23

Номер детали на чертеже:

23

Hex head bolt

Заводской номер: 009006120 Количество на модель:
009006120
24

Номер детали на чертеже:

24

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
25

Номер детали на чертеже:

25

Cover plate

Заводской номер: 002584531 Количество на модель: 1
002584531
1
26

Номер детали на чертеже:

26

Nut

Заводской номер: 009095470 Количество на модель:
009095470
28

Номер детали на чертеже:

28

Guard console-right

Заводской номер: 200305110 Количество на модель: 1
200305110
1
29

Номер детали на чертеже:

29

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
30

Номер детали на чертеже:

30

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
31

Номер детали на чертеже:

31

Rubber pad

Заводской номер: 009242630 Количество на модель: 2
009242630
2
32

Номер детали на чертеже:

32

Clamping strap

Заводской номер: 002584881 Количество на модель: 1
002584881
1
33

Номер детали на чертеже:

33

Support angle

Заводской номер: 002584890 Количество на модель: 1
002584890
1
34

Номер детали на чертеже:

34

Protection (or guard) rh.-right

Заводской номер: 200305361 Количество на модель: 1
200305361
1
35

Номер детали на чертеже:

35

Protecting skirt

Заводской номер: 002581963 Количество на модель: 1
002581963
1
36

Номер детали на чертеже:

36

Clamping strap

Заводской номер: 002581941 Количество на модель: 1
002581941
1
37

Номер детали на чертеже:

37

Clamping strap

Заводской номер: 002553312 Количество на модель: 1
002553312
1
38

Номер детали на чертеже:

38

Hex head bolt

Заводской номер: 009014350 Количество на модель:
009014350
39

Номер детали на чертеже:

39

Locking plate

Заводской номер: 002508510 Количество на модель: 2
002508510
2
40

Номер детали на чертеже:

40

Cover plate

Заводской номер: 009251300 Количество на модель: 2
009251300
2
41

Номер детали на чертеже:

41

Pipe clamp

Заводской номер: 270141540 Количество на модель: 2
270141540
2
42

Номер детали на чертеже:

42

Key cutter bar protection

Заводской номер: 200107171 Количество на модель: 1
200107171
1
43

Номер детали на чертеже:

43

Washer

Заводской номер: 009103031 Количество на модель:
009103031
44

Номер детали на чертеже:

44

Ribbed plug

Заводской номер: 270056910 Количество на модель: 4
270056910
4
45

Номер детали на чертеже:

45

Ribbed plug

Заводской номер: 270056900 Количество на модель: 1
270056900
1
46

Номер детали на чертеже:

46

Washer

Заводской номер: 009106030 Количество на модель:
009106030
47

Номер детали на чертеже:

47

Washer

Заводской номер: 009106040 Количество на модель:
009106040
