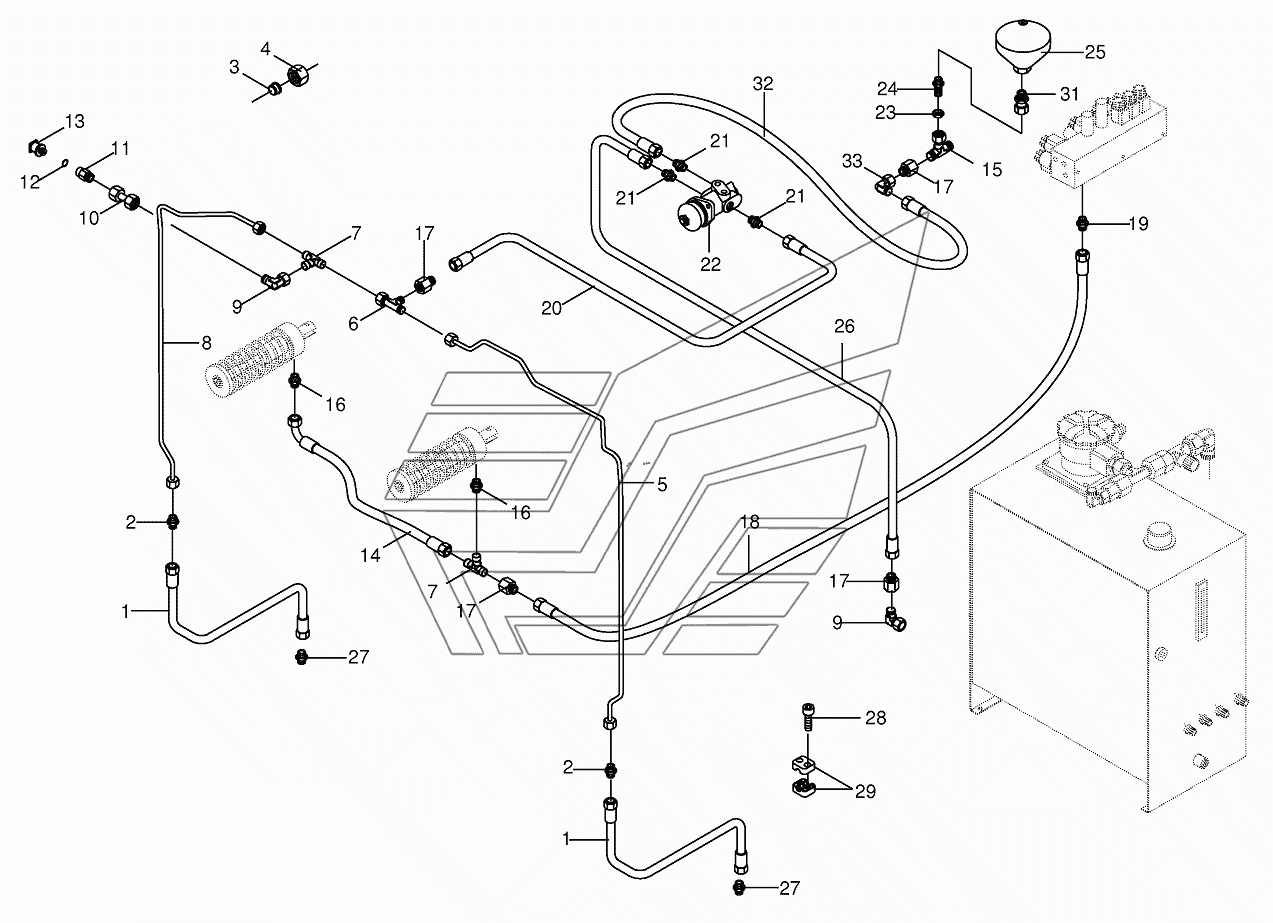

Hydraulic brakes BIG-M-420. Каталог 2016г.

Hydraulics BIG-M-420 Parking brake BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hyd. hose

Заводской номер: 009209883 Количество на модель: 2
009209883
2
2

Номер детали на чертеже:

2

Reducer fitting

Заводской номер: 009208970 Количество на модель: 2
009208970
2
3

Номер детали на чертеже:

3

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
4

Номер детали на чертеже:

4

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
5

Номер детали на чертеже:

5

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002327560 Количество на модель: 1
002327560
1
6

Номер детали на чертеже:

6

Adjustable L connection

Заводской номер: 009210791 Количество на модель: 1
009210791
1
7

Номер детали на чертеже:

7

T connector

Заводской номер: 009210711 Количество на модель: 2
009210711
2
8

Номер детали на чертеже:

8

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002327450 Количество на модель: 1
002327450
1
9

Номер детали на чертеже:

9

Angle lug

Заводской номер: 009210671 Количество на модель: 2
009210671
2
10

Номер детали на чертеже:

10

Double nipple

Заводской номер: 002307430 Количество на модель: 1
002307430
1
11

Номер детали на чертеже:

11

Unscrewing connection

Заводской номер: 009199550 Количество на модель: 1
009199550
1
12

Номер детали на чертеже:

12

Gasket ring

Заводской номер: 009377171 Количество на модель: 1
009377171
1
13

Номер детали на чертеже:

13

Pressure transformer

Заводской номер: 003020292 Количество на модель: 1
003020292
1
14

Номер детали на чертеже:

14

High pressure hose line

Заводской номер: 009209720 Количество на модель: 1
009209720
1
15

Номер детали на чертеже:

15

T-connector

Заводской номер: 009210771 Количество на модель: 1
009210771
1
16

Номер детали на чертеже:

16

Male connector

Заводской номер: 009196300 Количество на модель: 2
009196300
2
17

Номер детали на чертеже:

17

Reducer fitting

Заводской номер: 009210831 Количество на модель: 4
009210831
4
18

Номер детали на чертеже:

18

High pressure hose line

Заводской номер: 009209851 Количество на модель: 1
009209851
1
19

Номер детали на чертеже:

19

Male connector

Заводской номер: 009210592 Количество на модель: 1
009210592
1
20

Номер детали на чертеже:

20

Hyd. hose

Заводской номер: 009209742 Количество на модель: 1
009209742
1
21

Номер детали на чертеже:

21

Male connector

Заводской номер: 009190191 Количество на модель: 3
009190191
3
22

Номер детали на чертеже:

22

Brake valve

Заводской номер: 002326010 Количество на модель: 1
002326010
1
23

Номер детали на чертеже:

23

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
24

Номер детали на чертеже:

24

Straight 2-way connector

Заводской номер: 009210871 Количество на модель: 1
009210871
1
25

Номер детали на чертеже:

25

Hydraulic-reservoir

Заводской номер: 009211500 Количество на модель: 1
009211500
1
26

Номер детали на чертеже:

26

Hyd. hose

Заводской номер: 009210253 Количество на модель: 1
009210253
1
27

Номер детали на чертеже:

27

Male connector

Заводской номер: 009197241 Количество на модель: 2
009197241
2
28

Номер детали на чертеже:

28

Allen screw

Заводской номер: 009030451 Количество на модель:
009030451
29

Номер детали на чертеже:

29

Tube clamp-2 halves

Заводской номер: 009251071 Количество на модель:
009251071
31

Номер детали на чертеже:

31

Male connector

Заводской номер: 009210931 Количество на модель: 1
009210931
1
32

Номер детали на чертеже:

32

Hyd. hose

Заводской номер: 009209681 Количество на модель: 1
009209681
1
33

Номер детали на чертеже:

33

Angle lug

Заводской номер: 009212250 Количество на модель: 1
009212250
1
