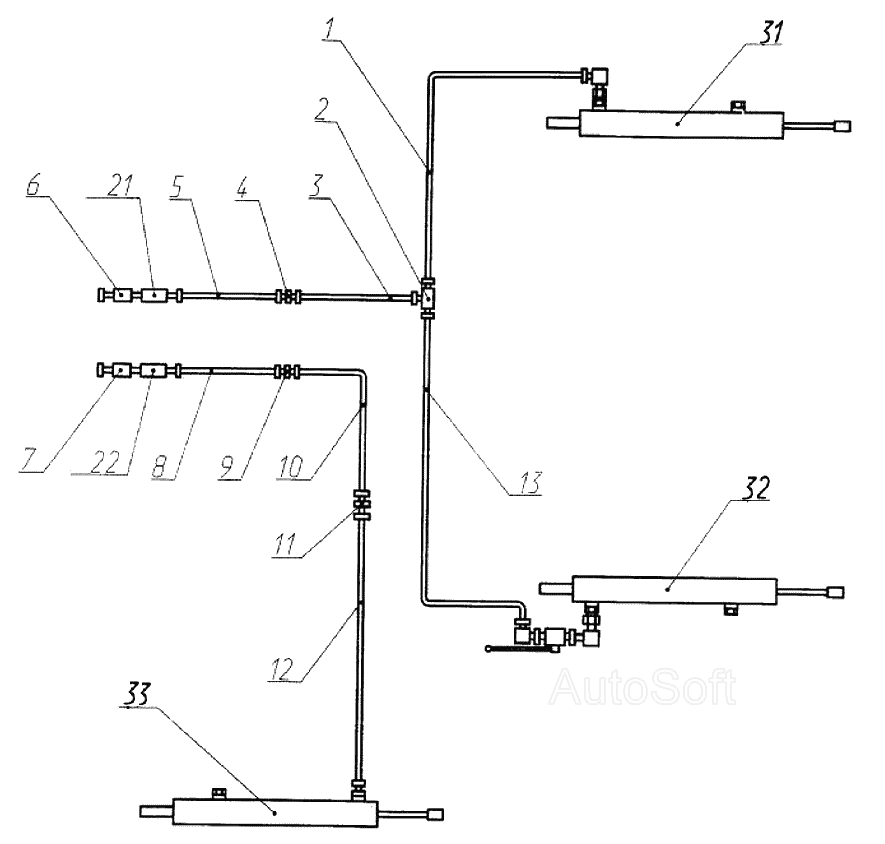

Схема гидравлических соединений ППР-120 "Pelikan". Каталог 2007г.

Централизованная система смазки ППР-120 "Pelikan" Кинематическая схема принципиальная ППР-120 "Pelikan"

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Рукав высокого давления (L=1810мм)

Заводской номер: I-8,Н.036.87.260 Количество на модель: 1

I-8,Н.036.87.260

Номер детали на чертеже:

Тройник

Заводской номер: ППР-122.12.090 Количество на модель: 1

ППР-122.12.090

Номер детали на чертеже:

Рукав высокого давления (L=1510мм)

Заводской номер: I-8,Н.036.87.230 Количество на модель: 1

I-8,Н.036.87.230

Номер детали на чертеже:

Штуцер проходной

Заводской номер: Н.036.02.001 Количество на модель: 1

Н.036.02.001

Номер детали на чертеже:

Переходник

Заводской номер: ППР-120.12.020 Количество на модель: 1

ППР-120.12.020

Номер детали на чертеже:

Рукав высокого давления (L=1100мм)

Заводской номер: I-8,Н.036.87.190 Количество на модель: 1

I-8,Н.036.87.190

Номер детали на чертеже:

Муфта разъемная

Заводской номер: МР036.67.000-10 Количество на модель: 1

МР036.67.000-10

Номер детали на чертеже:

Гидроцилиндр

Заводской номер: ППР-122.12.100 Количество на модель: 2

ППР-122.12.100

Номер детали на чертеже:

Гидроцилиндр

Заводской номер: ППР-122.12.050 Количество на модель: 1

ППР-122.12.050

Централизованная система смазки ППР-120 "Pelikan" Кинематическая схема принципиальная ППР-120 "Pelikan"

Вернуться в раздел каталога

Номер	I-8,Н.036.87.260
Наименование	Рукав высокого давления (L=1810мм)
Кол-во на "ППР-120"	1
	14288634;
