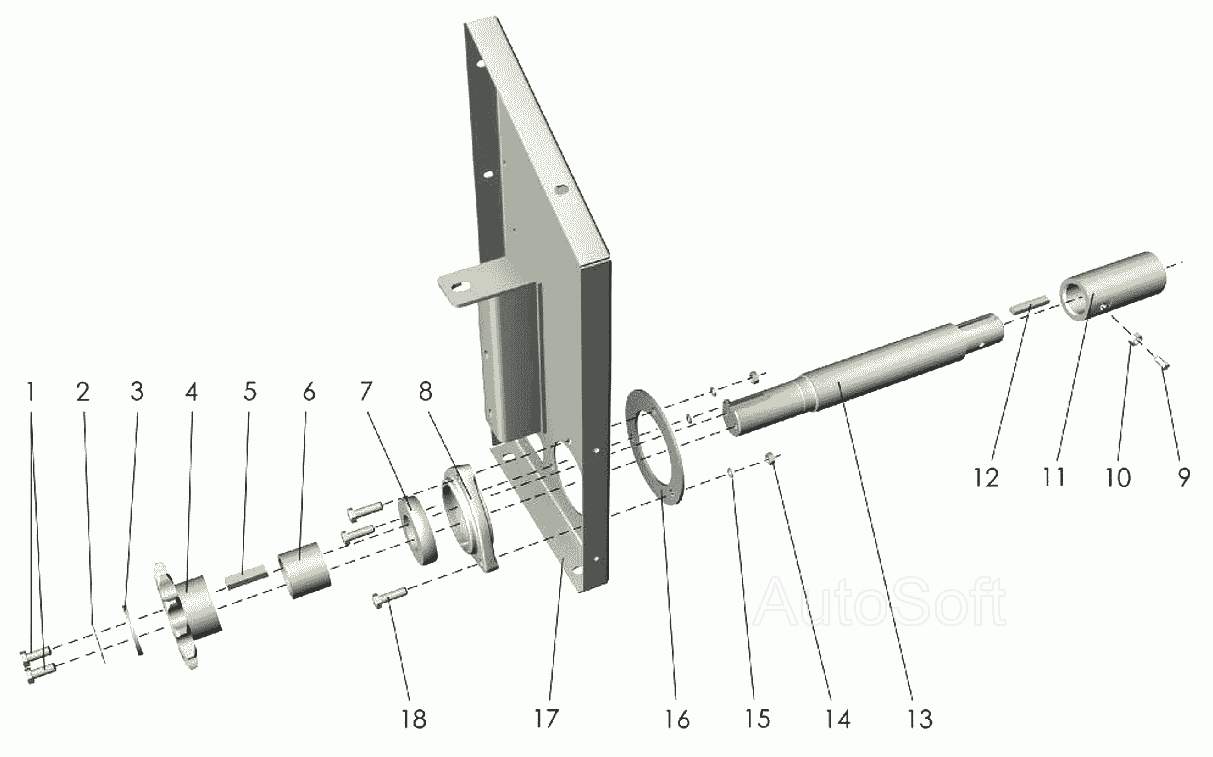

Вал ППР-120 "Pelikan". Каталог 2007г.

Механизм натяжения шпагата ППР-120 "Pelikan" Рама (вид слева) ППР-120 "Pelikan"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М12-6gх30.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М12-6gх30.88.35.019 ГОСТ7798-70] Количество на модель: 2
[Болт М12-6gх30.88.35.019 ГОСТ7798-70]
2
2

Номер детали на чертеже:

2

Шайба

Заводской номер: ППР-122.02.493 Количество на модель: 1
ППР-122.02.493
1
3

Номер детали на чертеже:

3

Диск

Заводской номер: ППР-122.02.492 Количество на модель: 1
ППР-122.02.492
1
4

Номер детали на чертеже:

4

Звездочка

Заводской номер: ППР-122.01.300 Количество на модель: 1
ППР-122.01.300
1
5

Номер детали на чертеже:

5

Шпонка 2-16х10х56 ГОСТ23360-78

Заводской номер: [Шпонка 2-16х10х56 ГОСТ23360-78] Количество на модель: 1
[Шпонка 2-16х10х56 ГОСТ23360-78]
1
6

Номер детали на чертеже:

6

Втулка

Заводской номер: ППР-122.01.804 Количество на модель: 1
ППР-122.01.804
1
7

Номер детали на чертеже:

7

Подшипник ТУ37.006.084-90

Заводской номер: 1580211К1С17 Количество на модель: 1
1580211К1С17
1
8

Номер детали на чертеже:

8

Корпус подшипника

Заводской номер: ППР-122.02.301 Количество на модель: 1
ППР-122.02.301
1
9

Номер детали на чертеже:

9

Винт ВМ12-6gх30.14Н ГОСТ1483-84

Заводской номер: [Винт ВМ12-6gх30.14Н ГОСТ1483-84] Количество на модель: 1
[Винт ВМ12-6gх30.14Н ГОСТ1483-84]
1
10

Номер детали на чертеже:

10

Гайка М12-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М12-6Н.6.019 ГОСТ5915-70] Количество на модель: 1
[Гайка М12-6Н.6.019 ГОСТ5915-70]
1
11

Номер детали на чертеже:

11

Втулка

Заводской номер: ППР-122.01.629 Количество на модель: 1
ППР-122.01.629
1
12

Номер детали на чертеже:

12

Шпонка 2-14х9х70 ГОСТ23360-78

Заводской номер: [Шпонка 2-14х9х70 ГОСТ23360-78] Количество на модель: 1
[Шпонка 2-14х9х70 ГОСТ23360-78]
1
13

Номер детали на чертеже:

13

Вал

Заводской номер: ППР-122.01.607 Количество на модель: 1
ППР-122.01.607
1
15

Номер детали на чертеже:

15

Шайба 12Т.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 12Т.65Г.019 ГОСТ6402-70] Количество на модель: 3
[Шайба 12Т.65Г.019 ГОСТ6402-70]
3
16

Номер детали на чертеже:

16

Фланец

Заводской номер: ППР-122.01.466 Количество на модель: 1
ППР-122.01.466
1
17

Номер детали на чертеже:

17

Боковина

Заводской номер: ППР-122.05.040 Количество на модель: 1
ППР-122.05.040
1
18

Номер детали на чертеже:

18

Болт М12-6gх40.88.019 ГОСТ7798-70

Заводской номер: [Болт М12-6gх40.88.019 ГОСТ7798-70] Количество на модель: 3
[Болт М12-6gх40.88.019 ГОСТ7798-70]
3
