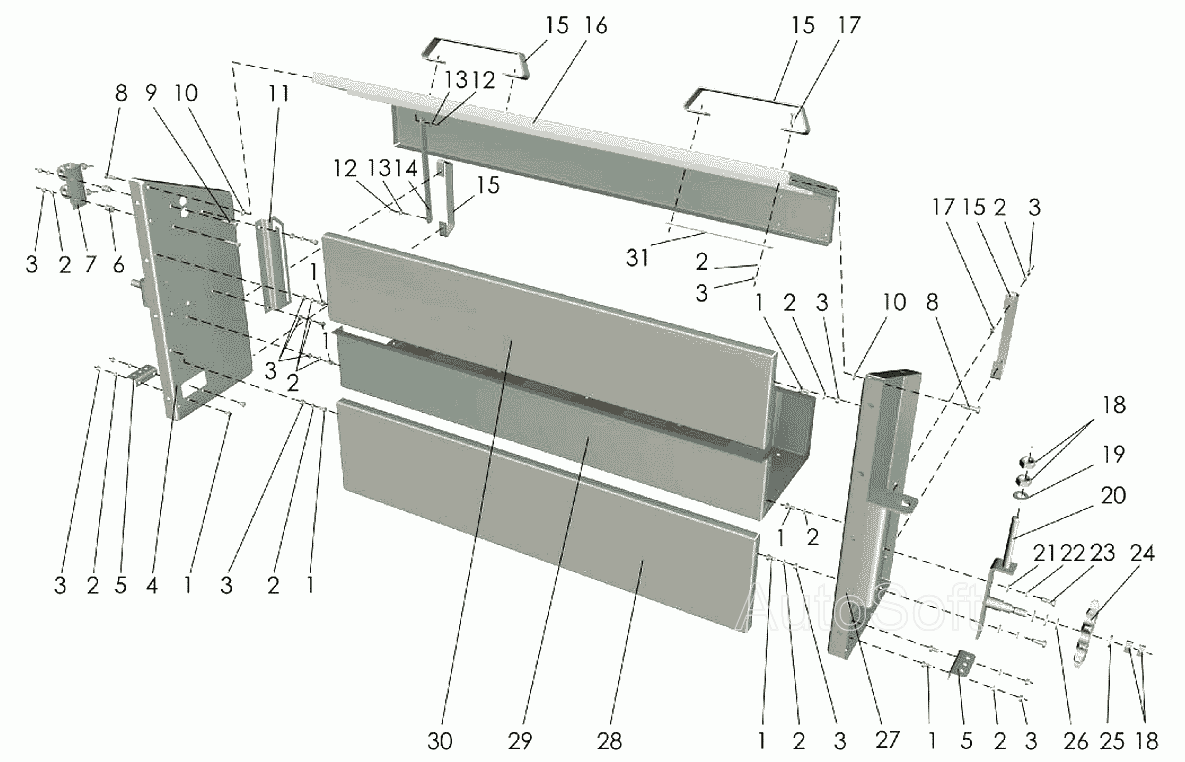

Ящик-кассетница ППР-120 "Pelikan". Каталог 2007г.

Нормализатор и опорные площадки ППР-120 "Pelikan" Механизм натяжения шпагата ППР-120 "Pelikan"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М8-6gх16.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М8-6gх16.88.35.019 ГОСТ7798-70] Количество на модель: 25
[Болт М8-6gх16.88.35.019 ГОСТ7798-70]
25
2

Номер детали на чертеже:

2

Шайба 8Т.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 8Т.65Г.019 ГОСТ6402-70] Количество на модель: 24
[Шайба 8Т.65Г.019 ГОСТ6402-70]
24
3

Номер детали на чертеже:

3

Гайка М8-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М8-6Н.6.019 ГОСТ5915-70] Количество на модель: 37
[Гайка М8-6Н.6.019 ГОСТ5915-70]
37
4

Номер детали на чертеже:

4

Боковина

Заводской номер: ППР-122.05.050 Количество на модель: 1
ППР-122.05.050
1
5

Номер детали на чертеже:

5

Уголок

Заводской номер: ППР-122.05.433 Количество на модель: 2
ППР-122.05.433
2
6

Номер детали на чертеже:

6

Втулка

Заводской номер: ППР-122.05.802 Количество на модель: 2
ППР-122.05.802
2
7

Номер детали на чертеже:

7

Механизм натяжения шпагата

Заводской номер: ППТ-041.01.450 Количество на модель: 1
ППТ-041.01.450
1
8

Номер детали на чертеже:

8

Болт М10-6gх30.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М10-6gх30.88.35.019 ГОСТ7798-70] Количество на модель: 2
[Болт М10-6gх30.88.35.019 ГОСТ7798-70]
2
9

Номер детали на чертеже:

9

Болт М8-6gх45.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М8-6gх45.88.35.019 ГОСТ7798-70] Количество на модель: 2
[Болт М8-6gх45.88.35.019 ГОСТ7798-70]
2
10

Номер детали на чертеже:

10

Шайба С10.01.019 ГОСТ11371-78

Заводской номер: [Шайба С10.01.019 ГОСТ11371-78] Количество на модель: 2
[Шайба С10.01.019 ГОСТ11371-78]
2
11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: ППР-122.05.408 Количество на модель: 1
ППР-122.05.408
1
12

Номер детали на чертеже:

12

Шплинт 2х16.019 ГОСТ397-79

Заводской номер: [Шплинт 2х16.019 ГОСТ397-79] Количество на модель: 2
[Шплинт 2х16.019 ГОСТ397-79]
2
13

Номер детали на чертеже:

13

Шайба 8х2.01.019 ГОСТ6958-78

Заводской номер: [Шайба 8х2.01.019 ГОСТ6958-78] Количество на модель: 2
[Шайба 8х2.01.019 ГОСТ6958-78]
2
14

Номер детали на чертеже:

14

Упор

Заводской номер: ППР-122.05.030 Количество на модель: 1
ППР-122.05.030
1
15

Номер детали на чертеже:

15

Ручка

Заводской номер: ППР-122.05.413 Количество на модель: 4
ППР-122.05.413
4
16

Номер детали на чертеже:

16

Крышка

Заводской номер: ППР-122.05.010 Количество на модель: 1
ППР-122.05.010
1
17

Номер детали на чертеже:

17

Болт М8-6gх20.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М8-6gх20.88.35.019 ГОСТ7798-70] Количество на модель: 8
[Болт М8-6gх20.88.35.019 ГОСТ7798-70]
8
18

Номер детали на чертеже:

18

Гайка М16-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М16-6Н.6.019 ГОСТ5915-70] Количество на модель: 4
[Гайка М16-6Н.6.019 ГОСТ5915-70]
4
19

Номер детали на чертеже:

19

Шайба С16.01.019 ГОСТ11371-78

Заводской номер: [Шайба С16.01.019 ГОСТ11371-78] Количество на модель: 1
[Шайба С16.01.019 ГОСТ11371-78]
1
20

Номер детали на чертеже:

20

Кронштейн

Заводской номер: ППР-122.01.270 Количество на модель: 1
ППР-122.01.270
1
22

Номер детали на чертеже:

22

Шайба 10Т.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 10Т.65Г.019 ГОСТ6402-70] Количество на модель: 2
[Шайба 10Т.65Г.019 ГОСТ6402-70]
2
23

Номер детали на чертеже:

23

Болт М10-6gх25.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М10-6gх25.88.35.019 ГОСТ7798-70] Количество на модель: 2
[Болт М10-6gх25.88.35.019 ГОСТ7798-70]
2
24

Номер детали на чертеже:

24

Звездочка

Заводской номер: ППР-122.01.260 Количество на модель: 1
ППР-122.01.260
1
25

Номер детали на чертеже:

25

Кольцо

Заводской номер: ППР-122.01.805 Количество на модель: 1
ППР-122.01.805
1
26

Номер детали на чертеже:

26

Кольцо

Заводской номер: ППР-122.01.805-01 Количество на модель: 3
ППР-122.01.805-01
3
27

Номер детали на чертеже:

27

Боковина

Заводской номер: ППР-122.05.040 Количество на модель: 1
ППР-122.05.040
1
28

Номер детали на чертеже:

28

Стенка задняя

Заводской номер: ППР-122.05.403 Количество на модель: 1
ППР-122.05.403
1
29

Номер детали на чертеже:

29

Ящик

Заводской номер: ППР-122.05.060 Количество на модель: 1
ППР-122.05.060
1
30

Номер детали на чертеже:

30

Стенка

Заводской номер: ППР-122.05.421 Количество на модель: 1
ППР-122.05.421
1
31

Номер детали на чертеже:

31

Накладка

Заводской номер: ППР-122.05.412 Количество на модель: 2
ППР-122.05.412
2
