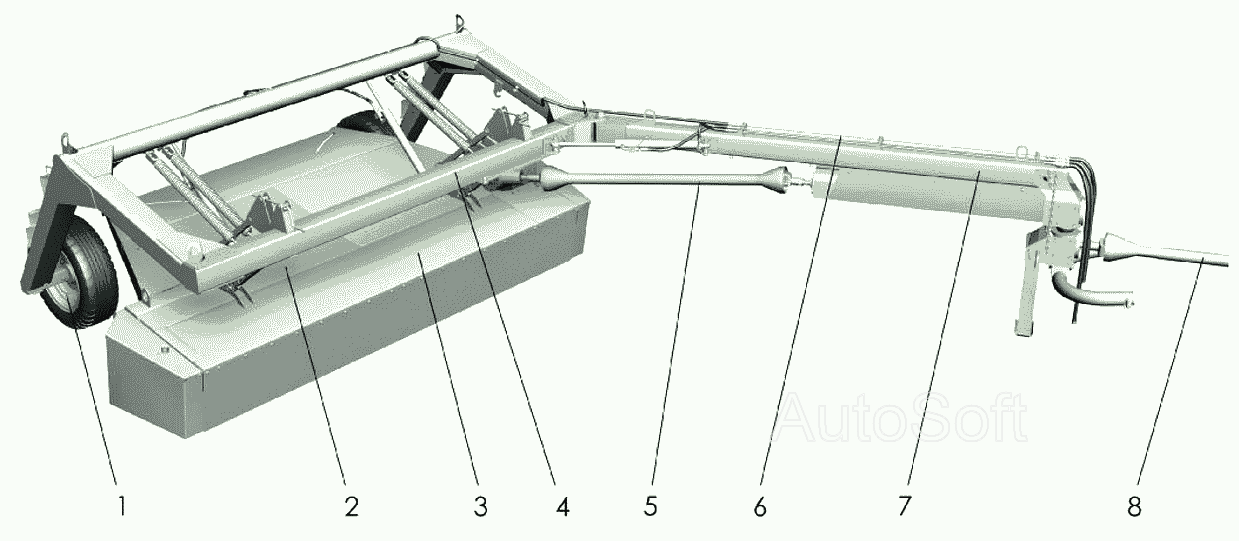

Общий вид КРП-302 "Беркут". Каталог 2007г.

Общий вид КРП-302 "Беркут" Рама и колеса КРП-302 "Беркут"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
2
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Колесо

Заводской номер: 10.0/75х15.3 КОД 2801 Количество на модель: 2
10.0/75х15.3 КОД 2801
2
2

Номер детали на чертеже:

2

Балка бруса

Заводской номер: КРП-302.07.000 Количество на модель: 1
КРП-302.07.000
1
2

Номер детали на чертеже:

2

Балка бруса

Заводской номер: КРП-302.03.000В Количество на модель: 1
КРП-302.03.000В
1
2

Номер детали на чертеже:

2

Балка бруса

Заводской номер: КРП-302.05.000В Количество на модель: 1
КРП-302.05.000В
1
3

Номер детали на чертеже:

3

Щит

Заводской номер: КРП-302.00.050Б Количество на модель: 1
КРП-302.00.050Б
1
4

Номер детали на чертеже:

4

Рама

Заводской номер: КРП-302.06.000А Количество на модель: 1
КРП-302.06.000А
1
5

Номер детали на чертеже:

5

Вал карданный

Заводской номер: 1035/1900/КН/Х351-52 Количество на модель: 1
1035/1900/КН/Х351-52
1
6

Номер детали на чертеже:

6

Гидросистема

Заводской номер: КРП-302.09.000Б Количество на модель: 1
КРП-302.09.000Б
1
7

Номер детали на чертеже:

7

Сница

Заводской номер: КРП-302.02.000Б Количество на модель: 1
КРП-302.02.000Б
1
8

Номер детали на чертеже:

8

Вал карданный

Заводской номер: 1035/900/КН/Х351-Х351Е Количество на модель: 1
1035/900/КН/Х351-Х351Е
1
