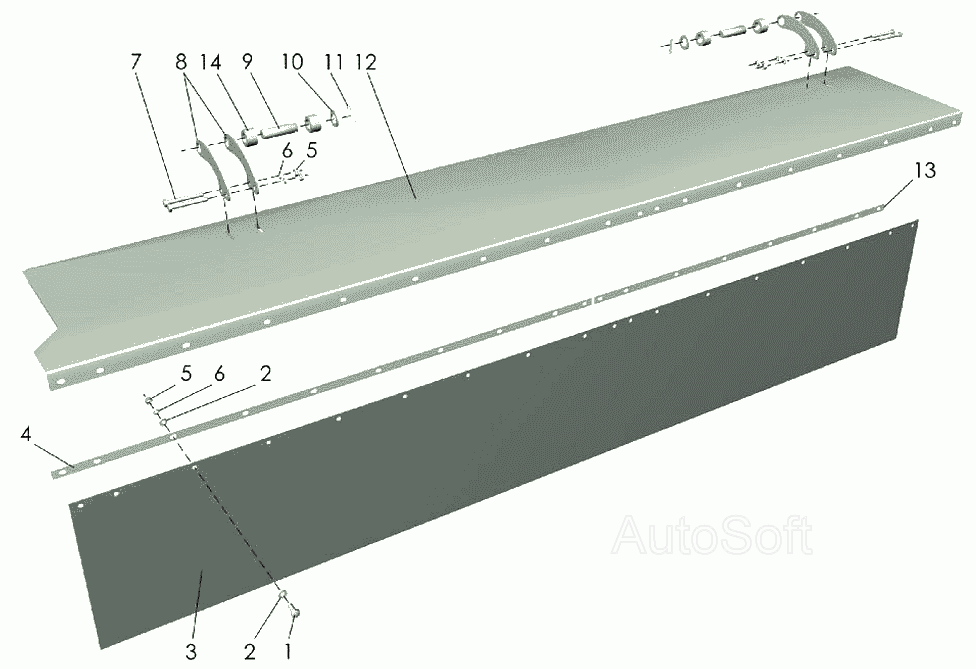

Щит КРП-302 "Беркут". Каталог 2007г.

Рама и колеса КРП-302 "Беркут" Механизм уравновешивания КРП-302 "Беркут"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М10-6gх25.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М10-6gх25.88.35.019 ГОСТ7798-70] Количество на модель: 18
[Болт М10-6gх25.88.35.019 ГОСТ7798-70]
18
2

Номер детали на чертеже:

2

Шайба С10.01.019 ГОСТ11371-78

Заводской номер: [Шайба С10.01.019 ГОСТ11371-78] Количество на модель: 36
[Шайба С10.01.019 ГОСТ11371-78]
36
3

Номер детали на чертеже:

3

Тент

Заводской номер: КРП-302.00.001Б Количество на модель: 1
КРП-302.00.001Б
1
4

Номер детали на чертеже:

4

Планка

Заводской номер: КРП-302.00.453 Количество на модель: 1
КРП-302.00.453
1
5

Номер детали на чертеже:

5

Гайка М10-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М10-6Н.6.019 ГОСТ5915-70] Количество на модель: 22
[Гайка М10-6Н.6.019 ГОСТ5915-70]
22
6

Номер детали на чертеже:

6

Шайба 10Т.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 10Т.65Г.019 ГОСТ6402-70] Количество на модель: 22
[Шайба 10Т.65Г.019 ГОСТ6402-70]
22
7

Номер детали на чертеже:

7

Болт М10-6gх90.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М10-6gх90.88.35.019 ГОСТ7798-70] Количество на модель: 4
[Болт М10-6gх90.88.35.019 ГОСТ7798-70]
4
8

Номер детали на чертеже:

8

Кронштейн

Заводской номер: КРП-302.00.423Б Количество на модель: 4
КРП-302.00.423Б
4
9

Номер детали на чертеже:

9

Ось

Заводской номер: КРП-302.00.621Б Количество на модель: 2
КРП-302.00.621Б
2
10

Номер детали на чертеже:

10

Шайба С24.01.019 ГОСТ11371-78

Заводской номер: [Шайба С24.01.019 ГОСТ11371-78] Количество на модель: 2
[Шайба С24.01.019 ГОСТ11371-78]
2
11

Номер детали на чертеже:

11

Шплинт 6,3х32 ГОСТ397-79

Заводской номер: [Шплинт 6,3х32 ГОСТ397-79] Количество на модель: 2
[Шплинт 6,3х32 ГОСТ397-79]
2
12

Номер детали на чертеже:

12

Щит

Заводской номер: КРП-302.00.170Б Количество на модель: 1
КРП-302.00.170Б
1
13

Номер детали на чертеже:

13

Планка

Заводской номер: КРП-302.00.454 Количество на модель: 1
КРП-302.00.454
1
14

Номер детали на чертеже:

14

Втулка

Заводской номер: КРП-302.00.626 Количество на модель: 4
КРП-302.00.626
4
