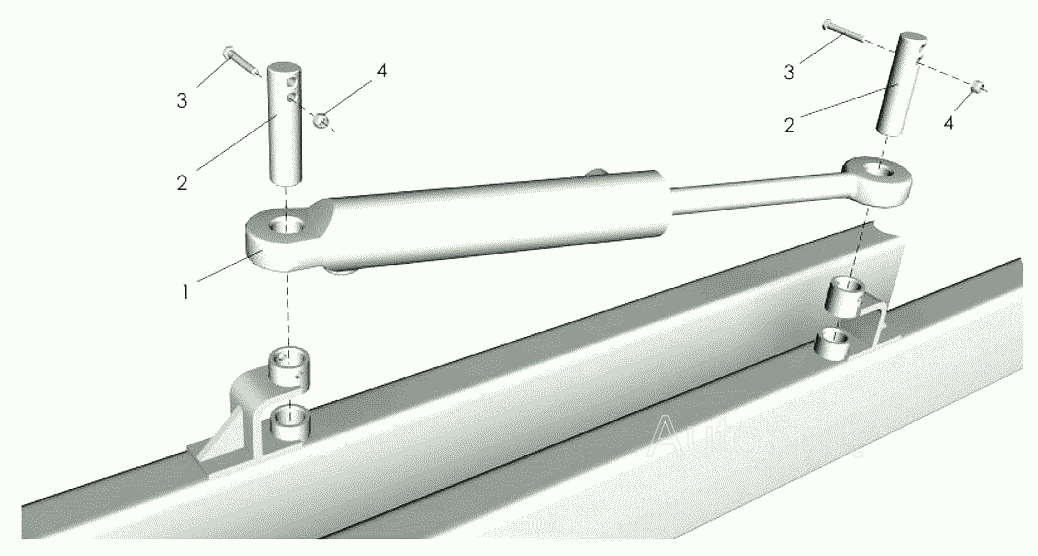

Гидроцилиндр сницы КДК-184 "Cheege". Каталог 2007г.

Механизм поворота КДК-184 "Cheege" Корпус косилки КДК-184 "Cheege"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гидроцилиндр

Заводской номер: Ц50.25.180.01 Количество на модель: 1
Ц50.25.180.01
1
2

Номер детали на чертеже:

2

Ось

Заводской номер: КДК-181.00.00.606 Количество на модель: 2
КДК-181.00.00.606
2
3

Номер детали на чертеже:

3

Болт М6-6gх45.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М6-6gх45.88.35.019 ГОСТ7798-70] Количество на модель: 2
[Болт М6-6gх45.88.35.019 ГОСТ7798-70]
2
4

Номер детали на чертеже:

4

Гайка М6-6Н ТУ23.4617472.08-92

Заводской номер: [Гайка М6-6Н ТУ23.4617472.08-92] Количество на модель: 2
[Гайка М6-6Н ТУ23.4617472.08-92]
2
