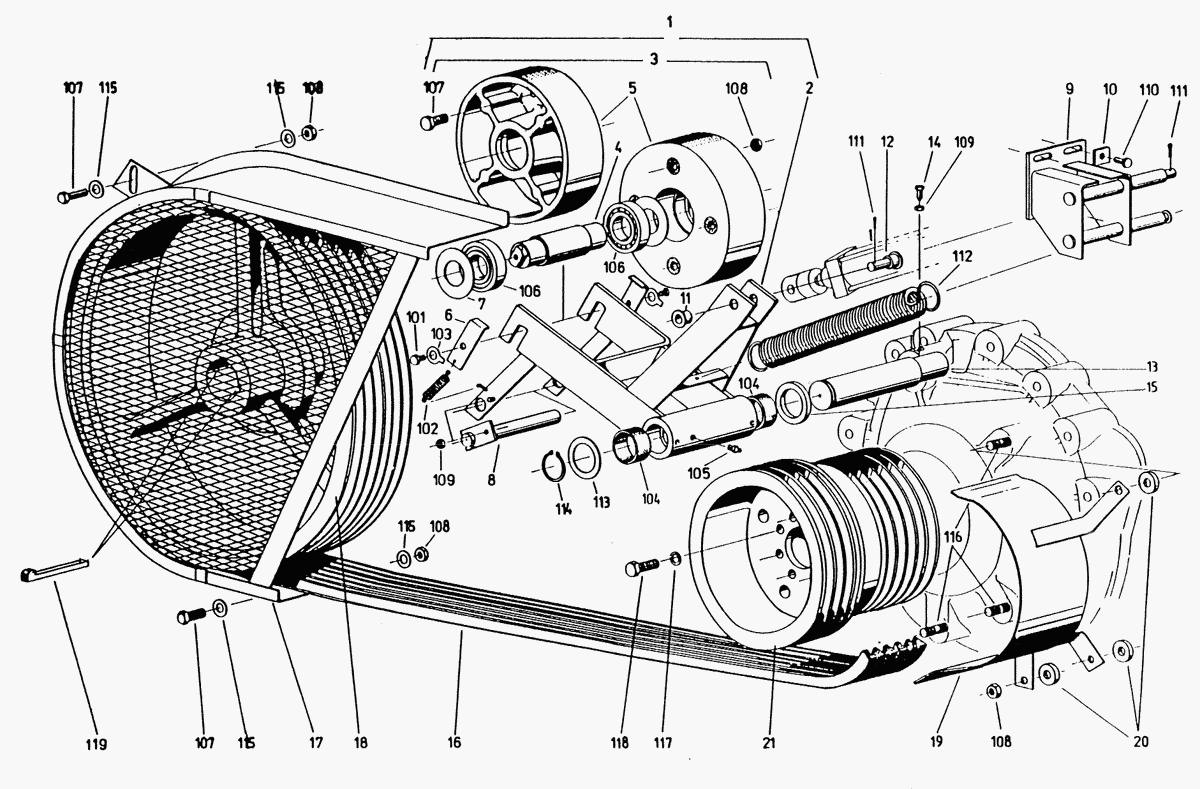

Привод измельчающего барабана Е-281 "MARAL-125"

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Качающийся рычаг, в сборе

Заводской номер: 94762070116 Количество на модель: 1

94762070116

1

2

Номер детали на чертеже:

2

Качающийся рычаг

Заводской номер: 94762070212 Количество на модель: 1

94762070212

1

3

Номер детали на чертеже:

3

Натяжной ролик

Заводской номер: 94760329810 Количество на модель: 1

94760329810

1

4

Номер детали на чертеже:

4

Валик

Заводской номер: 94760329714 Количество на модель: 1

94760329714

1

5

Номер детали на чертеже:

5

Ролик

Заводской номер: 94721211138 Количество на модель: 2

94721211138

2

6

Номер детали на чертеже:

6

Фиксирующая шайба

Заводской номер: 94762070614 Количество на модель: 2

94762070614

2

7

Номер детали на чертеже:

7

Уплотнительная шайба

Заводской номер: 94721218417 Количество на модель: 2

94721218417

2

8

Номер детали на чертеже:

8

Держатель

Заводской номер: 94721277716 Количество на модель: 1

94721277716

1

9

Номер детали на чертеже:

9

Стойка

Заводской номер: 94762072118 Количество на модель: 1

94762072118

1

10

Номер детали на чертеже:

10

Шайба

Заводской номер: 94020883705 Количество на модель: 3

94020883705

3

11

Номер детали на чертеже:

11

Гильза

Заводской номер: 94762072712 Количество на модель: 1

94762072712

1

12

Номер детали на чертеже:

12

Палец

Заводской номер: 94762072817 Количество на модель: 1

94762072817

1

13

Номер детали на чертеже:

13

Валик

Заводской номер: 94762072913 Количество на модель: 1

94762072913

1

14

Номер детали на чертеже:

14

Болт с шестигранной головкой

Заводской номер: 94721206011 Количество на модель: 1

94721206011

1

15

Номер детали на чертеже:

15

Промежуточная деталь

Заводской номер: 94762073014 Количество на модель: 1

94762073014

1

16

Номер детали на чертеже:

16

Комплект полуклиновых ремней

Заводской номер: 94721393736 Количество на модель: 1

94721393736

1

17

Номер детали на чертеже:

17

Ограждение/В

Заводской номер: 94721601712 Количество на модель: 1

94721601712

1

18

Номер детали на чертеже:

18

Шкив клиноременной передачи, в сборе

Заводской номер: 94020880768 Количество на модель: 1

94020880768

1

19

Номер детали на чертеже:

19

Ограждение клинового ремня / В

Заводской номер: 94020375430 Количество на модель: 1

94020375430

1

20

Номер детали на чертеже:

20

Распорная шайба

Заводской номер: 94721395617 Количество на модель: 3

94721395617

3

21

Номер детали на чертеже:

21

Шкив клиноременной передачи

Заводской номер: 94762070710 Количество на модель: 1

94762070710

1

101

Номер детали на чертеже:

101

Болт с шестигранной головкой

Заводской номер: 94006340531 Количество на модель: 2

94006340531

2

102

Номер детали на чертеже:

102

Пружина растяжения

Заводской номер: 94006702805 Количество на модель: 2

94006702805

2

103

Номер детали на чертеже:

103

Шайба

Заводской номер: 94006460137 Количество на модель: 2

94006460137

2

104

Номер детали на чертеже:

104

Втулка

Заводской номер: 94001326513 Количество на модель: 2

94001326513

2

105

Номер детали на чертеже:

105

Пресс-масленка с конической головкой

Заводской номер: 93000007069 Количество на модель: 1

93000007069

1

106

Номер детали на чертеже:

106

Радиальный шарикоподшипник

Заводской номер: 94003671816 Количество на модель: 2

94003671816

2

107

Номер детали на чертеже:

107

Болт с шестигранной головкой

Заводской номер: 01093310030 Количество на модель: 7

01093310030

7

108

Номер детали на чертеже:

108

Шестигранная гайка

Заводской номер: 01093410150 Количество на модель: 10

01093410150

10

109

Номер детали на чертеже:

109

Шестигранная гайка

Заводской номер: 01093408125 Количество на модель: 2

01093408125

2

110

Номер детали на чертеже:

110

Болт с шестигранной головкой

Заводской номер: 01093308020 Количество на модель: 3

01093308020

3

111

Номер детали на чертеже:

111

Шплинт

Заводской номер: 93001230027 Количество на модель: 2

93001230027

2

112

Номер детали на чертеже:

112

Пружина растяжения

Заводской номер: 94006702942 Количество на модель: 1

94006702942

1

113

Номер детали на чертеже:

113

Шайба

Заводской номер: 94721218915 Количество на модель: 1

94721218915

1

114

Номер детали на чертеже:

114

Стопорное кольцо

Заводской номер: 93001150022 Количество на модель: 1

93001150022

1

115

Номер детали на чертеже:

115

Шайба

Заводской номер: 93001130074 Количество на модель: 6

93001130074

6

116

Номер детали на чертеже:

116

Шпилька

Заводской номер: 94006045814 Количество на модель: 3

94006045814

3

117

Номер детали на чертеже:

117

Упругая шайба

Заводской номер: 94006501460 Количество на модель: 8

94006501460

8

118

Номер детали на чертеже:

118

Болт с шестигранной головкой

Заводской номер: 01093312035 Количество на модель: 8

01093312035

8

119

Номер детали на чертеже:

119

Клиновая шпонка с головкой

Заводской номер: 94003503713 Количество на модель: 2

94003503713

2
