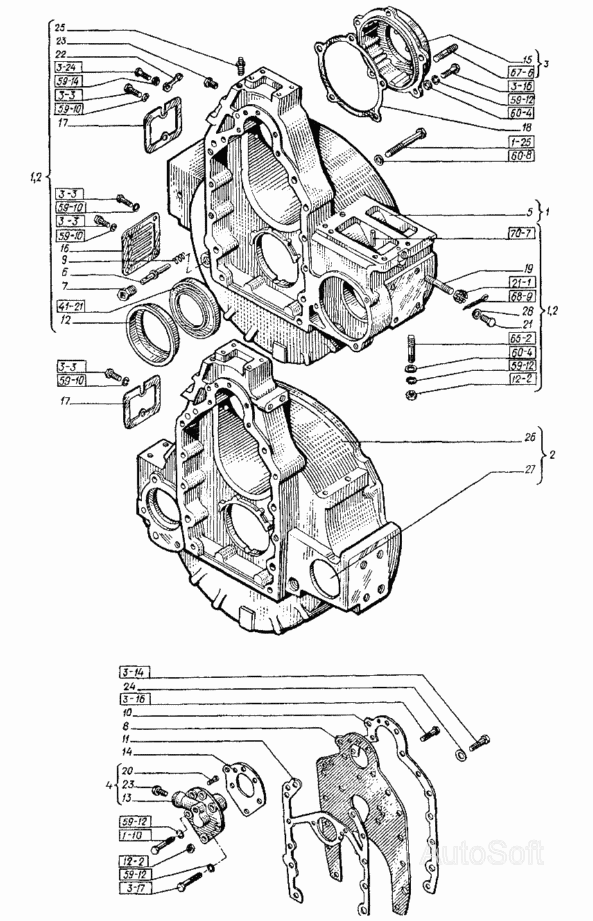

Картер маховика Т-151К-08. Каталог 2004г.

Крышка передняя Т-151К-08 Привод Т-151К-08

Вид отображения:

Детали справа

По ширине экрана

М10x30.7796

10.65Г.6402

1.1-120x150-4.8752

М10.2524

М8х16.7796

М14х100.7795

М10x20.7796

М12х30.7796

М10х50.7795

М10x35.7796

10x1,5.04.10450

12.65Г.6402

8.65Г.6402

14.06.10450

2.10x25.3128

3,2x22.397

М10х35.22034

М10х30.22038

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Болт

Заводской номер: М10x30.7796 Количество на модель: 194

М10x30.7796

194

Номер детали на чертеже:

Шайба

Заводской номер: 10.65Г.6402 Количество на модель: 635

10.65Г.6402

635

Номер детали на чертеже:

Манжета

Заводской номер: 1.1-120x150-4.8752 Количество на модель: 1

1.1-120x150-4.8752

Номер детали на чертеже:

Гайка (d=10, H=8, S=14)

Заводской номер: М10.2524 Количество на модель: 30

М10.2524

Номер детали на чертеже:

Болт

Заводской номер: М8х16.7796 Количество на модель: 128

М8х16.7796

128

Номер детали на чертеже:

Болт (d=14, l=100, L0=34, H=8, S=19)

Заводской номер: М14х100.7795 Количество на модель: 18

М14х100.7795

Номер детали на чертеже:

Болт

Заводской номер: М10x20.7796 Количество на модель: 52

М10x20.7796

Номер детали на чертеже:

Болт

Заводской номер: М12х30.7796 Количество на модель: 20

М12х30.7796

Номер детали на чертеже:

Болт (d=10, l=50, L0=26, H=6, S=14)

Заводской номер: М10х50.7795 Количество на модель: 5

М10х50.7795

Номер детали на чертеже:

Болт

Заводской номер: М10x35.7796 Количество на модель: 24

М10x35.7796

Номер детали на чертеже:

Шайба (d=10,5, d1=15, S=1,5)

Заводской номер: 10x1,5.04.10450 Количество на модель: 46

10x1,5.04.10450

Номер детали на чертеже:

Шайба

Заводской номер: 12.65Г.6402 Количество на модель: 170

12.65Г.6402

170

Номер детали на чертеже:

Шайба

Заводской номер: 8.65Г.6402 Количество на модель: 564

8.65Г.6402

564

Номер детали на чертеже:

Шайба (d=15, d1=24, S=2)

Заводской номер: 14.06.10450 Количество на модель: 8

14.06.10450

Номер детали на чертеже:

Штифт (d=10, L=25)

Заводской номер: 2.10x25.3128 Количество на модель: 4

2.10x25.3128

Номер детали на чертеже:

Шплинт (d=2,7, D=5,7, L=22)

Заводской номер: 3,2x22.397 Количество на модель: 26

3,2x22.397

Номер детали на чертеже:

Шпилька (d=10, l=35, l0=26, l1=12)

Заводской номер: М10х35.22034 Количество на модель: 14

М10х35.22034

Номер детали на чертеже:

Шпилька (d=10, l=30, l0=25, l1=20)

Заводской номер: М10х30.22038 Количество на модель: 5

М10х30.22038

Номер детали на чертеже:

Картер маховика

Заводской номер: 62А-02005.00 Количество на модель: 1

62А-02005.00

Номер детали на чертеже:

Картер маховика

Заводской номер: 63-02005.00 Количество на модель:

63-02005.00

Номер детали на чертеже:

Проставка топливного насоса

Заводской номер: 60-02012.10 Количество на модель: 1

60-02012.10

Номер детали на чертеже:

Опора

Заводской номер: 60-02013.22 Количество на модель: 1

60-02013.22

Номер детали на чертеже:

Картер маховика

Заводской номер: 60-02110.31-02 Количество на модель: 1

60-02110.31-02

Номер детали на чертеже:

Указатель ВМТ

Заводской номер: 60-02112.00 Количество на модель: 1

60-02112.00

Номер детали на чертеже:

Втулка указателя ВМТ

Заводской номер: 60-02113.00 Количество на модель: 1

60-02113.00

Номер детали на чертеже:

Щит

Заводской номер: 60-02114.01 Количество на модель: 1

60-02114.01

Номер детали на чертеже:

Пружина

Заводской номер: 60-02115.00 Количество на модель: 1

60-02115.00

Номер детали на чертеже:

Прокладка картера маховика

Заводской номер: 60-02116.01 Количество на модель: 1

60-02116.01

684057

АВТОПРОКЛАДКА

СМД60-ПР-Н 60-06008.30

Код: 684057

Артикул: СМД60-ПР-Н, 60-06008.30

Производитель: АВТОПРОКЛАДКА

Номер детали на чертеже:

Прокладка щита

Заводской номер: 60-02117.01 Количество на модель: 1

60-02117.01

684057

АВТОПРОКЛАДКА

СМД60-ПР-Н 60-06008.30

Код: 684057

Артикул: СМД60-ПР-Н, 60-06008.30

Производитель: АВТОПРОКЛАДКА

Номер детали на чертеже:

Кольцо маслоотражателя

Заводской номер: 60-02126.10 Количество на модель: 1

60-02126.10

Номер детали на чертеже:

Опора

Заводской номер: 60-02138.41 Количество на модель: 1

60-02138.41

Номер детали на чертеже:

Прокладка опоры шестерни

Заводской номер: 60-02140.10 Количество на модель: 1

60-02140.10

684057

АВТОПРОКЛАДКА

СМД60-ПР-Н 60-06008.30

Код: 684057

Артикул: СМД60-ПР-Н, 60-06008.30

Производитель: АВТОПРОКЛАДКА

Номер детали на чертеже:

Проставка

Заводской номер: 60-02145.03 Количество на модель: 1

60-02145.03

Номер детали на чертеже:

Крышка люка

Заводской номер: 60-02146.00 Количество на модель: 2

60-02146.00

Номер детали на чертеже:

Крышка

Заводской номер: 60-02184.00 Количество на модель: 1

60-02184.00

Номер детали на чертеже:

Прокладка проставки

Заводской номер: 60-02147.10 Количество на модель: 1

60-02147.10

683841

ПАК-АВТО

60-111*РК 1725, 60-02147.10

Код: 683841

Артикул: 60-111*РК, 1725, 60-02147.10

Производитель: ПАК-АВТО

684057

АВТОПРОКЛАДКА

СМД60-ПР-Н 60-06008.30

Код: 684057

Артикул: СМД60-ПР-Н, 60-06008.30

Производитель: АВТОПРОКЛАДКА

Номер детали на чертеже:

Шпилька

Заводской номер: 60-02162.01 Количество на модель: 8

60-02162.01

Номер детали на чертеже:

Штуцер

Заводской номер: 60-02177.01 Количество на модель: 1

60-02177.01

Номер детали на чертеже:

Болт специальный

Заводской номер: 60-02179.00 Количество на модель: 1

60-02179.00

Номер детали на чертеже:

Шайба замковая

Заводской номер: 60-02181.00 Количество на модель: 1

60-02181.00

Номер детали на чертеже:

Заглушка

Заводской номер: 60-02190.00 Количество на модель: 2

60-02190.00

Номер детали на чертеже:

Шайба

Заводской номер: 60-05107.00 Количество на модель: 1

60-05107.00

Номер детали на чертеже:

Штуцер

Заводской номер: 60-28169.20 Количество на модель: 1

60-28169.20

Номер детали на чертеже:

Картер маховика

Заводской номер: 61-02110.00 Количество на модель:

61-02110.00

Номер детали на чертеже:

Заглушка

Заводской номер: 61-02201.00 Количество на модель:

61-02201.00

Номер детали на чертеже:

Прокладка поворотного угольника

Заводской номер: СМД7-0216-2 Количество на модель: 1

СМД7-0216-2

Крышка передняя Т-151К-08 Привод Т-151К-08

Вернуться в раздел каталога

Номер	63-02005.00
Наименование	Картер маховика
	985855;
ОКПО класс	47 Тракторы и сельскохозяйственные машины

Номер	60-02012.10
Наименование	Проставка топливного насоса
Кол-во на "с двигателем СМД-62А;с двигателем СМД-63А"	1
	985856;
ОКПО класс	47 Тракторы и сельскохозяйственные машины
ОКПО подкласс	5 Двигатели тракторов и сельскохозяйственных машин

Номер	60-02013.22
Наименование	Опора
Кол-во на "с двигателем СМД-62А;с двигателем СМД-63А"	1
	985857;
ОКПО класс	47 Тракторы и сельскохозяйственные машины

Номер	60-02112.00
Наименование	Указатель ВМТ
Кол-во на "с двигателем СМД-62А;с двигателем СМД-63А"	1
	985859;
ОКПО класс	47 Тракторы и сельскохозяйственные машины
ОКПО подкласс	5 Двигатели тракторов и сельскохозяйственных машин

Номер	60-02113.00
Наименование	Втулка указателя ВМТ
Кол-во на "с двигателем СМД-62А;с двигателем СМД-63А"	1
	985860;
ОКПО класс	47 Тракторы и сельскохозяйственные машины
ОКПО подкласс	5 Двигатели тракторов и сельскохозяйственных машин
