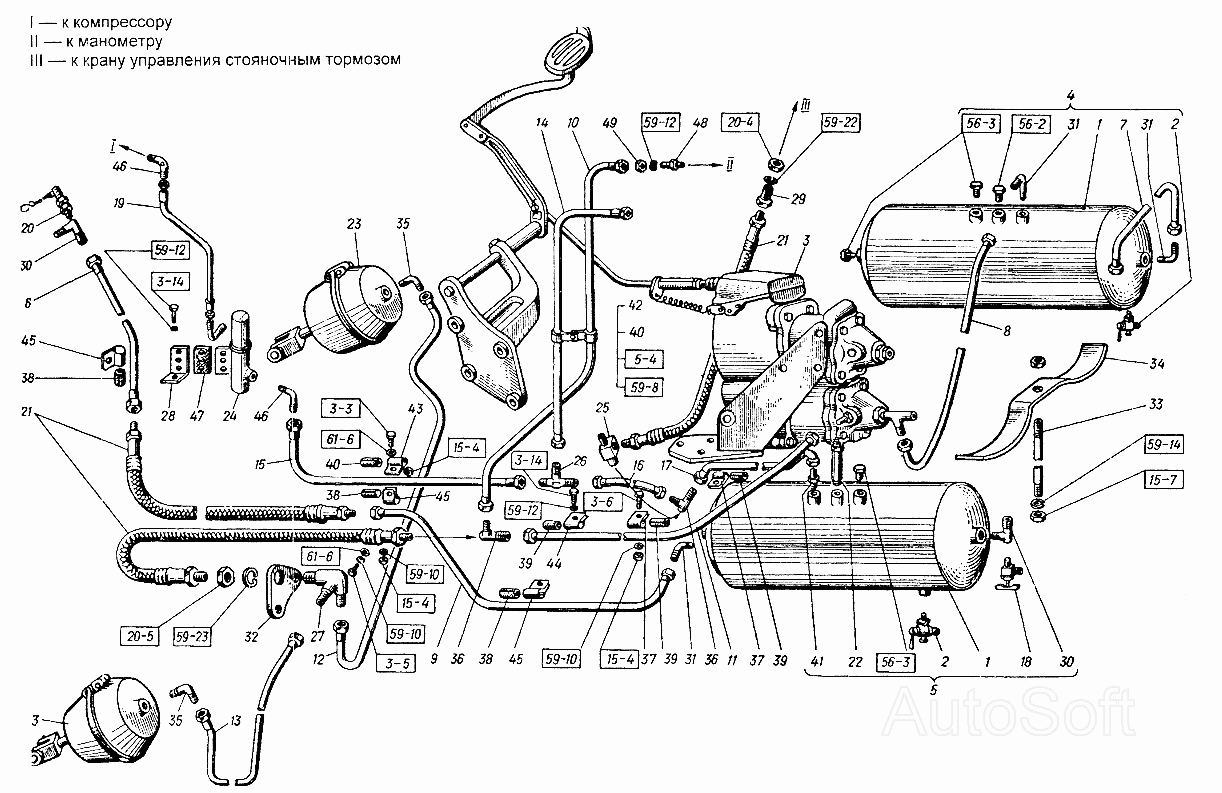

Пневмосистема Т-151К-08. Каталог 2004г.

Пневмоаккумулятор Т-151К-08 Пневмосистема Т-151К-08

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Шайба

Заводской номер: 12.65Г.6402 Количество на модель: 170
12.65Г.6402
170

Номер детали на чертеже:

Шайба

Заводской номер: 6.65Г.6402 Количество на модель: 274
6.65Г.6402
274

Номер детали на чертеже:

Шайба (d=20,5, b=S=4,5)

Заводской номер: 20.65Г.6402 Количество на модель: 38
20.65Г.6402
38

Номер детали на чертеже:

Шайба (d=18,3, b=S=4)

Заводской номер: 18.65Г.6402 Количество на модель: 5
18.65Г.6402
5

Номер детали на чертеже:

Гайка (d=18, H=9, S=27)

Заводской номер: М18х1,5.5929 Количество на модель: 2
М18х1,5.5929
2

Номер детали на чертеже:

Шайба

Заводской номер: 10.65Г.6402 Количество на модель: 635
10.65Г.6402
635

Номер детали на чертеже:

Пробка (L=21, H=5, S=19)

Заводской номер: КГ 3/8" Количество на модель: 18
КГ 3/8"
18

Номер детали на чертеже:

Пневмосистема

Заводской номер: 151.64.001-7-01 Количество на модель:
151.64.001-7-01

Номер детали на чертеже:

Гайка

Заводской номер: М8.5915 Количество на модель: 183
М8.5915
183

Номер детали на чертеже:

Шайба

Заводской номер: 8.65Г.6402 Количество на модель: 564
8.65Г.6402
564

Номер детали на чертеже:

Шайба

Заводской номер: 8.04.11371 Количество на модель: 102
8.04.11371
102

Номер детали на чертеже:

Болт

Заводской номер: М10x20.7796 Количество на модель: 52
М10x20.7796
52

Номер детали на чертеже:

Болт (d=6, l=18, L0=18, H=4, S=10)

Заводской номер: М6х18.7798 Количество на модель: 5
М6х18.7798
5

Номер детали на чертеже:

Болт

Заводской номер: М8х16.7796 Количество на модель: 128
М8х16.7796
128

Номер детали на чертеже:

Болт

Заводской номер: М8х25.7796 Количество на модель: 165
М8х25.7796
165

Номер детали на чертеже:

Болт

Заводской номер: М8х30.7796 Количество на модель: 10
М8х30.7796
10

Номер детали на чертеже:

Гайка

Заводской номер: М12.5915 Количество на модель: 49
М12.5915
49

Номер детали на чертеже:

Пробка (L=20, H=5, S=14)

Заводской номер: КГ 1/4" Количество на модель: 13
КГ 1/4"
13

Номер детали на чертеже:

Гайка

Заводской номер: М20х1,5.5929 Количество на модель: 10
М20х1,5.5929
10
1

Номер детали на чертеже:

1

Корпус воздушного баллона в сборе

Заводской номер: 151.64.022А Количество на модель: 2
151.64.022А
2
2

Номер детали на чертеже:

2

Краник спускной Кр2А-1305010Г

Заводской номер: 151.64.025 Количество на модель: 2
151.64.025
2
3

Номер детали на чертеже:

3

Кран тормозной

Заводской номер: 151.64.026-6 Количество на модель: 1
151.64.026-6
1
4

Номер детали на чертеже:

4

Баллон

Заводской номер: 151.64.032-5 Количество на модель: 1
151.64.032-5
1
5

Номер детали на чертеже:

5

Баллон

Заводской номер: 151.64.035-3 Количество на модель: 1
151.64.035-3
1
6

Номер детали на чертеже:

6

Труба

Заводской номер: 151.64.036-2 Количество на модель: 1
151.64.036-2
1
7

Номер детали на чертеже:

7

Труба

Заводской номер: 151.64.037-8 Количество на модель: 1
151.64.037-8
1
8

Номер детали на чертеже:

8

Труба

Заводской номер: 151.64.040-13 Количество на модель: 1
151.64.040-13
1
9

Номер детали на чертеже:

9

Труба

Заводской номер: 151.64.041-8 Количество на модель: 1
151.64.041-8
1
10

Номер детали на чертеже:

10

Труба

Заводской номер: 151.64.042-1 Количество на модель: 1
151.64.042-1
1
11

Номер детали на чертеже:

11

Труба

Заводской номер: 151.64.048-7А Количество на модель: 1
151.64.048-7А
1
12

Номер детали на чертеже:

12

Труба

Заводской номер: 151.64.049-6А Количество на модель: 1
151.64.049-6А
1
13

Номер детали на чертеже:

13

Труба

Заводской номер: 151.64.050-6А Количество на модель: 1
151.64.050-6А
1
14

Номер детали на чертеже:

14

Труба

Заводской номер: 151М.64.064-1 Количество на модель: 1
151М.64.064-1
1
15

Номер детали на чертеже:

15

Труба

Заводской номер: 151.64.065-2 Количество на модель: 1
151.64.065-2
1
16

Номер детали на чертеже:

16

Труба к тройнику в сборе

Заводской номер: 151.64.066-2 Количество на модель: 1
151.64.066-2
1
17

Номер детали на чертеже:

17

Труба

Заводской номер: 151.64.086-7 Количество на модель: 1
151.64.086-7
1
18

Номер детали на чертеже:

18

Кран отбора воздуха в сборе

Заводской номер: 125.64.069 Количество на модель: 1
125.64.069
1
19

Номер детали на чертеже:

19

Трубка манометра

Заводской номер: 150.48.042-2 Количество на модель: 1
150.48.042-2
1
20

Номер детали на чертеже:

20

Клапан

Заводской номер: 155.64.028 Количество на модель: 1
155.64.028
1
21

Номер детали на чертеже:

21

Шланг к передним тормозным камерам гибкий в сборе

Заводской номер: 200-3506060-Б1 Количество на модель: 3
200-3506060-Б1
3
22

Номер детали на чертеже:

22

Клапан предохранительный

Заводской номер: 200-3505050-01 Количество на модель: 1
200-3505050-01
1
23

Номер детали на чертеже:

23

Камера тормозная

Заводской номер: 500-3519010-01 Количество на модель: 2
500-3519010-01
2
24

Номер детали на чертеже:

24

Регулятор давления в сборе

Заводской номер: АР11-3512010 Количество на модель: 1
АР11-3512010
1
25

Номер детали на чертеже:

25

Тройник

Заводской номер: 151.64.101 Количество на модель: 1
151.64.101
1
26

Номер детали на чертеже:

26

Тройник проходной 1-6 ГОСТ 9119-67

Заводской номер: 151.64.152 Количество на модель: 1
151.64.152
1
27

Номер детали на чертеже:

27

Тройник

Заводской номер: 151.64.153 Количество на модель: 1
151.64.153
1
28

Номер детали на чертеже:

28

Кронштейн

Заводской номер: 151.64.154-3 Количество на модель: 1
151.64.154-3
1
29

Номер детали на чертеже:

29

Штуцер

Заводской номер: 151.64.159 Количество на модель: 1
151.64.159
1
30

Номер детали на чертеже:

30

Тройник

Заводской номер: 151.64.161-1 Количество на модель: 2
151.64.161-1
2
31

Номер детали на чертеже:

31

Угольник

Заводской номер: 151.64.162 Количество на модель: 3
151.64.162
3
32

Номер детали на чертеже:

32

Кронштейн тройника

Заводской номер: 151.64.166 Количество на модель: 1
151.64.166
1
33

Номер детали на чертеже:

33

Стержень

Заводской номер: 151.64.176 Количество на модель: 2
151.64.176
2
34

Номер детали на чертеже:

34

Седло

Заводской номер: 151.64.177 Количество на модель: 2
151.64.177
2
35

Номер детали на чертеже:

35

Угольник конечный

Заводской номер: 151.64.221 Количество на модель: 2
151.64.221
2
36

Номер детали на чертеже:

36

Тройник

Заводской номер: 151.64.222 Количество на модель: 2
151.64.222
2
37

Номер детали на чертеже:

37

Скоба

Заводской номер: 151.64.254 Количество на модель: 2
151.64.254
2
38

Номер детали на чертеже:

38

Трубка

Заводской номер: 151.64.283 Количество на модель: 3
151.64.283
3
39

Номер детали на чертеже:

39

Трубка

Заводской номер: 151.64.283-01 Количество на модель: 3
151.64.283-01
3
40

Номер детали на чертеже:

40

Трубка

Заводской номер: 151.64.283-02 Количество на модель: 3
151.64.283-02
3
41

Номер детали на чертеже:

41

Ниппель конечный 8-3/8"

Заводской номер: 5.24.127 Количество на модель: 1
5.24.127
1
42

Номер детали на чертеже:

42

Скоба

Заводской номер: 5.50.247 Количество на модель: 2
5.50.247
2
43

Номер детали на чертеже:

43

Скоба

Заводской номер: 7.48.202 Количество на модель: 1
7.48.202
1
44

Номер детали на чертеже:

44

Скоба

Заводской номер: 74.48.166 Количество на модель: 1
74.48.166
1
45

Номер детали на чертеже:

45

Скоба

Заводской номер: 125.64.254 Количество на модель: 3
125.64.254
3
46

Номер детали на чертеже:

46

Угольник ввертный 1-6 ГОСТ 9115-67

Заводской номер: 125.64.259-1 Количество на модель: 3
125.64.259-1
3
47

Номер детали на чертеже:

47

Прокладка

Заводской номер: 125.64.286 Количество на модель: 1
125.64.286
1
48

Номер детали на чертеже:

48

Штуцер

Заводской номер: 125.64.290 Количество на модель: 1
125.64.290
1
49

Номер детали на чертеже:

49

Гайка

Заводской номер: ГПШ-М10х1 Количество на модель: 1
ГПШ-М10х1
1
