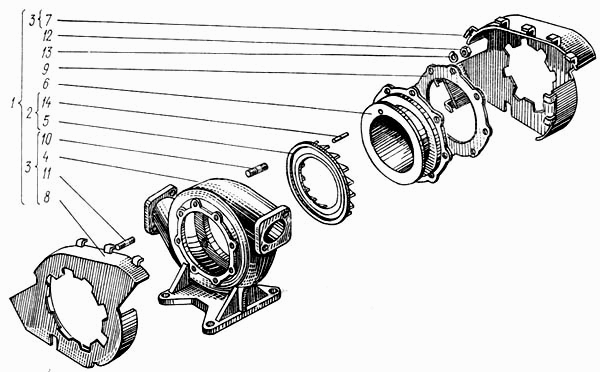

Корпус турбины Т-150

Корпус средний Т-150 Система масляная и газовая турбокомпрессора Т-150

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Корпус турбины

Заводской номер: 112.30008.10 Количество на модель: 1
112.30008.10
1
2

Номер детали на чертеже:

2

Венец сопловой

Заводской номер: 112.30001.00 Количество на модель: 1
112.30001.00
1
3

Номер детали на чертеже:

3

Корпус турбины

Заводской номер: 112.30014.10 Количество на модель: 1
112.30014.10
1
4

Номер детали на чертеже:

4

Корпус турбины

Заводской номер: 112.30103.00 Количество на модель: 1
112.30103.00
1
5

Номер детали на чертеже:

5

Венец сопловой

Заводской номер: 112.30109.00 Количество на модель: 1
112.30109.00
1
6

Номер детали на чертеже:

6

Вставка турбины

Заводской номер: 112.30116.00 Количество на модель: 1
112.30116.00
1
7

Номер детали на чертеже:

7

Кожух турбины правый

Заводской номер: 112.30147.00 Количество на модель: 1
112.30147.00
1
8

Номер детали на чертеже:

8

Кожух турбины левый

Заводской номер: 112.30148.00 Количество на модель: 1
112.30148.00
1
9

Номер детали на чертеже:

9

Щиток

Заводской номер: 112.30151.00 Количество на модель: 1
112.30151.00
1
10

Номер детали на чертеже:

10

Шпилька

Заводской номер: 111.30134.10 Количество на модель: 8
111.30134.10
8
11

Номер детали на чертеже:

11

Шпилька

Заводской номер: 111.30134.10-02 Количество на модель: 8
111.30134.10-02
8
12

Номер детали на чертеже:

12

Гайка М10-6Н 6.016 ГОСТ 15521-70

Заводской номер: Гайка М10-6Н 6.016 ГОСТ 15521-70 Количество на модель: 3
Гайка М10-6Н 6.016 ГОСТ 15521-70
3
13

Номер детали на чертеже:

13

Шайба 10 65Г 05 ГОСТ 6402-70

Заводской номер: Шайба 10 65Г 05 ГОСТ 6402-70 Количество на модель: 8
Шайба 10 65Г 05 ГОСТ 6402-70
8
14

Номер детали на чертеже:

14

Штифт 4h 8х20 ГОСТ 3128-70

Заводской номер: Штифт 4h 8х20 ГОСТ 3128-70 Количество на модель: 1
Штифт 4h 8х20 ГОСТ 3128-70
1
