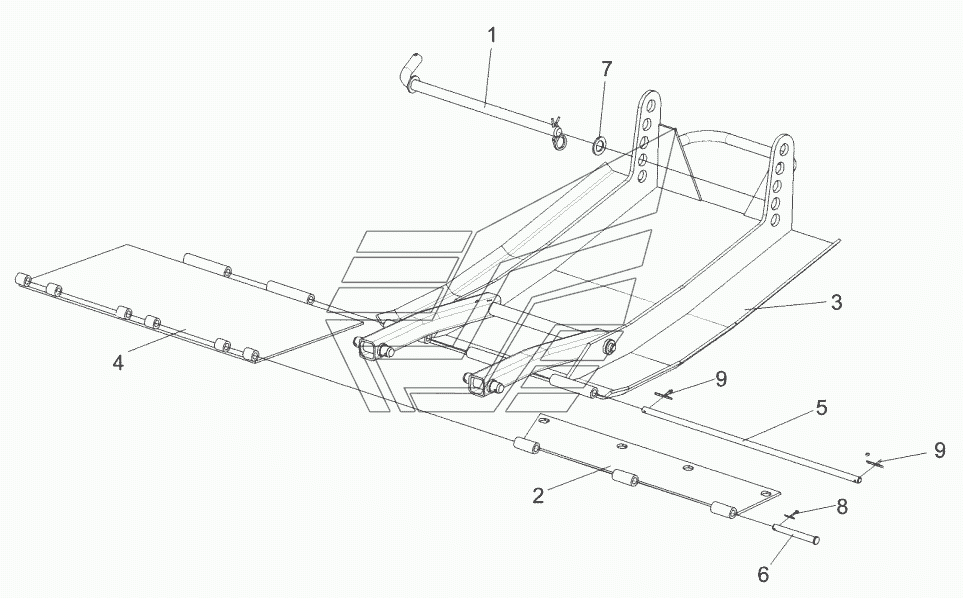

Башмак КЗР 1516200 ЖЗК-7-5. Каталог 2011г.

Установка башмаков КЗР 1516200 и КЗР 1500416 ЖЗК-7-5 Установка контрпривода КЗР 1524000Б ЖЗК-7-5

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Башмак

Заводской номер: КЗР1516200 Количество на модель: 2
КЗР1516200
2
1

Номер детали на чертеже:

1

Фиксатор

Заводской номер: КЗР1516050 Количество на модель: 2
КЗР1516050
2
2

Номер детали на чертеже:

2

Петля

Заводской номер: КЗР1516130 Количество на модель: 1
КЗР1516130
1
3

Номер детали на чертеже:

3

Основание

Заводской номер: КЗР1516210 Количество на модель: 1
КЗР1516210
1
4

Номер детали на чертеже:

4

Петля

Заводской номер: КЗР1516120 Количество на модель: 1
КЗР1516120
1
5

Номер детали на чертеже:

5

Штырь

Заводской номер: КЗР1516601 Количество на модель: 1
КЗР1516601
1
6

Номер детали на чертеже:

6

Ось 6-12bx12x105-9650

Заводской номер: Ось6-12bx12x105-9650 Количество на модель: 3
Ось6-12bx12x105-9650
3
7

Номер детали на чертеже:

7

Шайба С.20.01-11371

Заводской номер: ШайбаС.20.01-11371 Количество на модель: 16
ШайбаС.20.01-11371
16
8

Номер детали на чертеже:

8

Шплинт 3,2х20-397

Заводской номер: Шплинт3,2х20-397 Количество на модель: 3
Шплинт3,2х20-397
3
9

Номер детали на чертеже:

9

Шплинт 4х22-397

Заводской номер: Шплинт4х22-397 Количество на модель: 2
Шплинт4х22-397
2
Установка башмаков КЗР 1516200 и КЗР 1500416 ЖЗК-7-5 Установка контрпривода КЗР 1524000Б ЖЗК-7-5
