Рычаг УЭС-6-0400450 УЭС-2-280А. Каталог 2018г.

Главный привод УЭС-6-0400030 УЭС-2-280А Компрессор УЭС-7-0200480 УЭС-2-280А

Вид отображения:

Детали справа

По ширине экрана

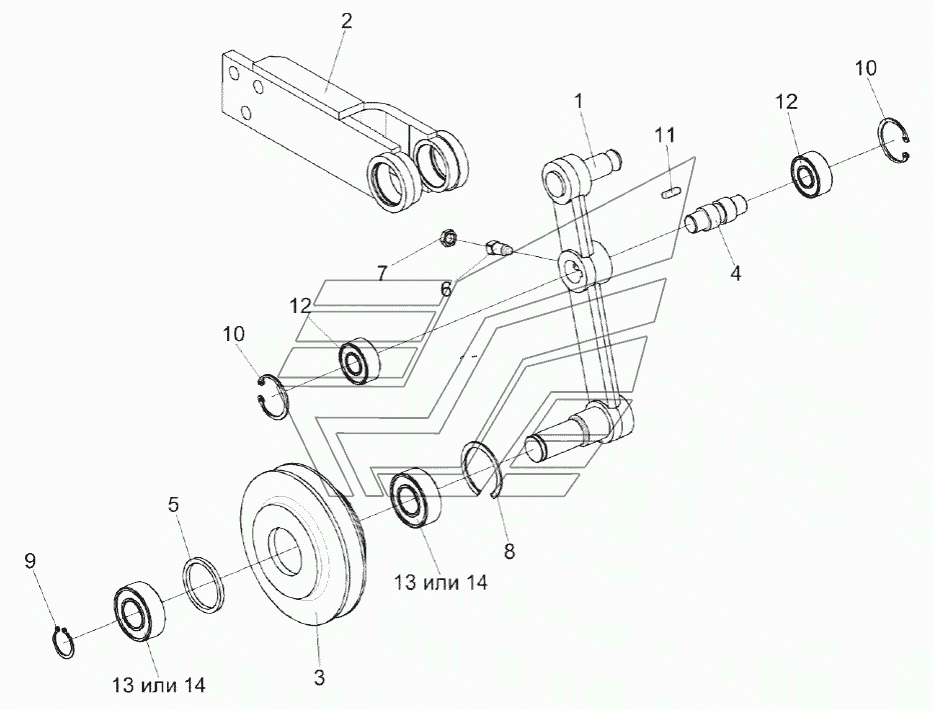

УЭС-6-0400450

1

1

2

3

3

4

5

6

7

8

9

10

11

12

13

14

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Рычаг

Заводской номер: УЭС-6-0400450 Количество на модель: 1

УЭС-6-0400450

1

1

Номер детали на чертеже:

1

Рычаг

Заводской номер: УЭС-6-0400330А Количество на модель: 1

УЭС-6-0400330А

1

1

Номер детали на чертеже:

1

Рычаг

Заводской номер: УЭС-7-0400340Б Количество на модель: 1

УЭС-7-0400340Б

1

2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: УЭС-7-0400370А Количество на модель: 1

УЭС-7-0400370А

1

3

Номер детали на чертеже:

3

Ролик натяжной

Заводской номер: УЭС-6-0400340 Количество на модель: 1

УЭС-6-0400340

1

3

Номер детали на чертеже:

3

Ролик натяжной

Заводской номер: УЭС-6-0400105 Количество на модель: 1

УЭС-6-0400105

1

4

Номер детали на чертеже:

4

Ось

Заводской номер: УЭС-7-0400696 Количество на модель: 1

УЭС-7-0400696

1

5

Номер детали на чертеже:

5

Кольцо распорное

Заводской номер: 60-131.25.10 Количество на модель: 1

60-131.25.10

1

6

Номер детали на чертеже:

6

Винт В.М10-6ех20-1482

Заводской номер: ВинтВ.М10-6ех20-1482 Количество на модель: 1

ВинтВ.М10-6ех20-1482

1

7

Номер детали на чертеже:

7

Гайка М10-6G-2526

Заводской номер: ГайкаМ10-6G-2526 Количество на модель: 1

ГайкаМ10-6G-2526

1

8

Номер детали на чертеже:

8

Кольцо

Заводской номер: В52-13941 Количество на модель: 1

В52-13941

1

9

Номер детали на чертеже:

9

Кольцо

Заводской номер: В25-13942 Количество на модель: 1

В25-13942

1

10

Номер детали на чертеже:

10

Кольцо В40-13943

Заводской номер: В40-13943 Количество на модель: 2

В40-13943

2

11

Номер детали на чертеже:

11

Шпонка 6х6х18-23360

Заводской номер: Шпонка6х6х18-23360 Количество на модель: 1

Шпонка6х6х18-23360

1

12

Номер детали на чертеже:

12

Подшипник 180503-8882

Заводской номер: 180503-8882 Количество на модель: 2

180503-8882

2

012587

180503 (62203.2RS) 180503

Код: 012587

Артикул: 180503 (62203.2RS), 180503

Производитель:

13

Номер детали на чертеже:

13

Подшипник

Заводской номер: 62205-2RS1 Количество на модель: 2

62205-2RS1

2

14

Номер детали на чертеже:

14

Подшипник

Заводской номер: 622052RS Количество на модель: 2

622052RS

2

258322

TORQUE

622052RS

Код: 258322

Артикул: 622052RS,

Производитель: TORQUE
