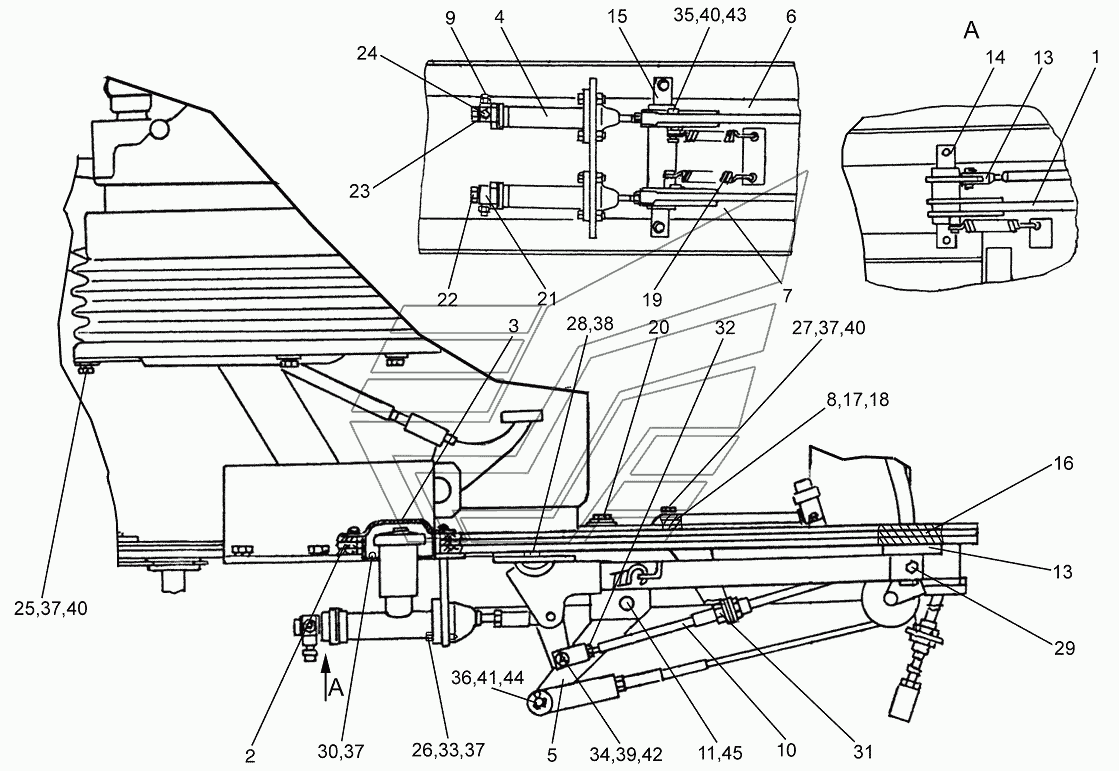

Площадка управления КЗК 0119000 (лист 2) КЗС-7. Каталог 2010г.

Площадка управления КЗК 0119000 (лист 1) КЗС-7 Площадка КЗК 0119010 КЗС-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Площадка управления

Заводской номер: КЗК0119000 Количество на модель: 1
КЗК0119000
1
1

Номер детали на чертеже:

1

Рычаг

Заводской номер: КЗК0119270 Количество на модель: 1
КЗК0119270
1
2

Номер детали на чертеже:

2

Корпус

Заводской номер: КЗК0119470 Количество на модель: 1
КЗК0119470
1
3

Номер детали на чертеже:

3

Крышка

Заводской номер: КЗК0119480 Количество на модель: 1
КЗК0119480
1
4

Номер детали на чертеже:

4

Главный цилиндр

Заводской номер: КЗК0119550 Количество на модель: 2
КЗК0119550
2
5

Номер детали на чертеже:

5

Рычаг

Заводской номер: КЗК0119570 Количество на модель: 1
КЗК0119570
1
6

Номер детали на чертеже:

6

Рычаг

Заводской номер: КЗС0119090 Количество на модель: 1
КЗС0119090
1
7

Номер детали на чертеже:

7

Рычаг

Заводской номер: КЗС0119090-01 Количество на модель: 1
КЗС0119090-01
1
8

Номер детали на чертеже:

8

Прижим

Заводской номер: УЭС0301450 Количество на модель: 1
УЭС0301450
1
9

Номер детали на чертеже:

9

Угольник

Заводской номер: УЭС0302450 Количество на модель: 1
УЭС0302450
1
10

Номер детали на чертеже:

10

Трос дистанционного управления

Заводской номер: 23.588.1.1.2.00-19 Количество на модель: 1
23.588.1.1.2.00-19
1
11

Номер детали на чертеже:

11

Ось

Заводской номер: КЗК0119623 Количество на модель: 1
КЗК0119623
1
12

Номер детали на чертеже:

12

Вилка

Заводской номер: КИЛ0144611 Количество на модель: 2
КИЛ0144611
2
13

Номер детали на чертеже:

13

Шайба

Заводской номер: КЗС0119002 Количество на модель: 3
КЗС0119002
3
14

Номер детали на чертеже:

14

Ось

Заводской номер: КЗС0119605 Количество на модель: 1
КЗС0119605
1
15

Номер детали на чертеже:

15

Ось

Заводской номер: КЗС0119606 Количество на модель: 1
КЗС0119606
1
16

Номер детали на чертеже:

16

Шайба

Заводской номер: УЭС0300088 Количество на модель: 3
УЭС0300088
3
17

Номер детали на чертеже:

17

Прижим

Заводской номер: УЭС0301056 Количество на модель: 1
УЭС0301056
1
18

Номер детали на чертеже:

18

Крышка

Заводской номер: УЭС0301424 Количество на модель: 1
УЭС0301424
1
19

Номер детали на чертеже:

19

Пружина

Заводской номер: УЭС0300609А Количество на модель: 3
УЭС0300609А
3
20

Номер детали на чертеже:

20

Труба

Заводской номер: УЭС0300806 Количество на модель: 4
УЭС0300806
4
21

Номер детали на чертеже:

21

Угольник

Заводской номер: УЭС0302612 Количество на модель: 1
УЭС0302612
1
22

Номер детали на чертеже:

22

Болт

Заводской номер: 54-60303 Количество на модель: 2
54-60303
2
23

Номер детали на чертеже:

23

Прокладка

Заводской номер: 75Ш-00005 Количество на модель: 4
75Ш-00005
4
24

Номер детали на чертеже:

24

Выключатель света ''стоп'' гидравлический ВК12Б-Э

Заводской номер: ВК12Б-Э Количество на модель: 1
ВК12Б-Э
1
25

Номер детали на чертеже:

25

Болт М8-6ех20-7796

Заводской номер: БолтМ8-6ех20-7796 Количество на модель: 6
БолтМ8-6ех20-7796
6
26

Номер детали на чертеже:

26

Болт М8-6ех30-7796

Заводской номер: БолтМ8-6ех30-7796 Количество на модель: 4
БолтМ8-6ех30-7796
4
27

Номер детали на чертеже:

27

Болт М8-6ех50-7796

Заводской номер: БолтМ8-6ех50-7796 Количество на модель: 2
БолтМ8-6ех50-7796
2
28

Номер детали на чертеже:

28

Болт М10-6ех25-7796

Заводской номер: БолтМ10-6ех25-7796 Количество на модель: 4
БолтМ10-6ех25-7796
4
29

Номер детали на чертеже:

29

Болт М10-6ех30-7796

Заводской номер: БолтМ10-6ех30-7796 Количество на модель: 7
БолтМ10-6ех30-7796
7
30

Номер детали на чертеже:

30

Винт ВМ6-6ех12-17473

Заводской номер: ВинтВМ6-6ех12-17473 Количество на модель: 6
ВинтВМ6-6ех12-17473
6
31

Номер детали на чертеже:

31

Гайка М16х1,5-60-2526

Заводской номер: ГайкаМ16х1,5-60-2526 Количество на модель: 4
ГайкаМ16х1,5-60-2526
4
32

Номер детали на чертеже:

32

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 2
ГайкаМ6-6G-5915
2
33

Номер детали на чертеже:

33

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 4
ГайкаМ8-6G-5915
4
34

Номер детали на чертеже:

34

Ось 6-6b12х30-9650

Заводской номер: Ось6-6b12х30-9650 Количество на модель: 2
Ось6-6b12х30-9650
2
35

Номер детали на чертеже:

35

Ось 6-8b12х30-9650

Заводской номер: Ось6-8b12х30-9650 Количество на модель: 4
Ось6-8b12х30-9650
4
36

Номер детали на чертеже:

36

Ось 6-10b12х36-9650

Заводской номер: Ось6-10b12х36-9650 Количество на модель: 1
Ось6-10b12х36-9650
1
37

Номер детали на чертеже:

37

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 7
Шайба8Т.65Г-6402
7
38

Номер детали на чертеже:

38

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 16
Шайба10Т.65Г-6402
16
39

Номер детали на чертеже:

39

Шайба С.6.01-11371

Заводской номер: ШайбаС.6.01-11371 Количество на модель: 2
ШайбаС.6.01-11371
2
40

Номер детали на чертеже:

40

Шайба С.8.01-11371

Заводской номер: ШайбаС.8.01-11371 Количество на модель: 12
ШайбаС.8.01-11371
12
41

Номер детали на чертеже:

41

Шайба С.10.01-11371

Заводской номер: ШайбаС.10.01-11371 Количество на модель: 9
ШайбаС.10.01-11371
9
42

Номер детали на чертеже:

42

Шплинт 1,6х16-397

Заводской номер: Шплинт1,6х16-397 Количество на модель: 2
Шплинт1,6х16-397
2
43

Номер детали на чертеже:

43

Шплинт 2х20-397

Заводской номер: Шплинт2х20-397 Количество на модель: 4
Шплинт2х20-397
4
44

Номер детали на чертеже:

44

Шплинт 2,5х18-397

Заводской номер: Шплинт2,5х18-397 Количество на модель: 1
Шплинт2,5х18-397
1
45

Номер детали на чертеже:

45

Шплинт 4х22-397

Заводской номер: Шплинт4х22-397 Количество на модель: 1
Шплинт4х22-397
1
