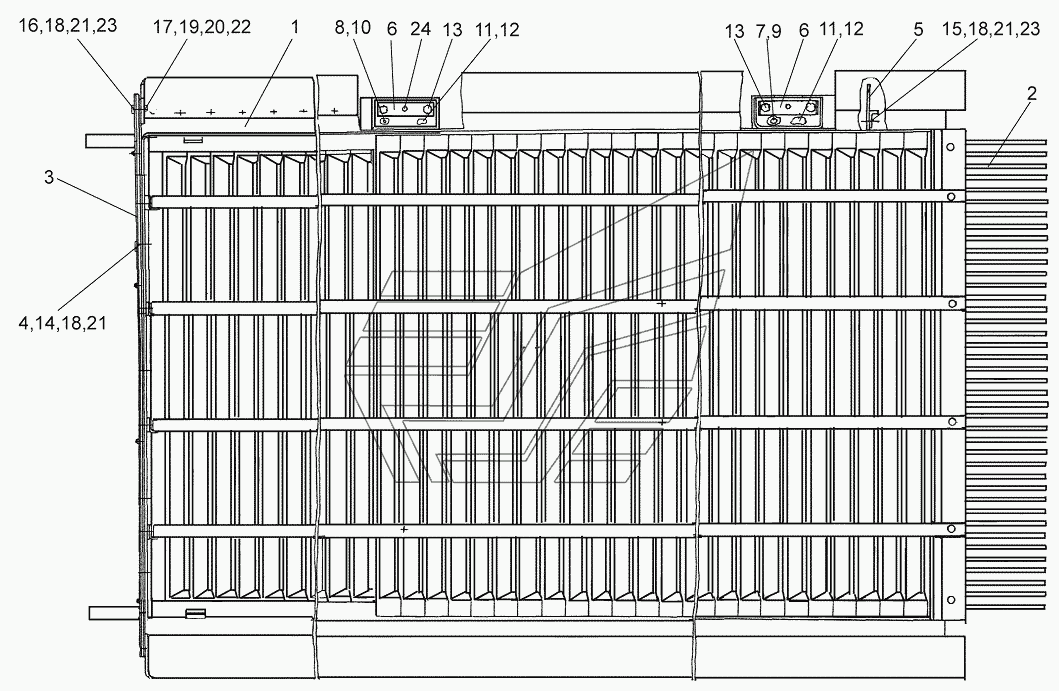

Доска стрясная КЗК 0280000А (лист 1) КЗС-7. Каталог 2010г.

Очистка (рычаг КЗР 0202190Б-02 и тяга КЗР 0202650В) КЗС-7 Доска стрясная КЗК 0280000А (лист 2) КЗС-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Доска стрясная

Заводской номер: КЗК0280000А Количество на модель: 1
КЗК0280000А
1
1

Номер детали на чертеже:

1

Рама

Заводской номер: КЗК0280010А Количество на модель: 1
КЗК0280010А
1
2

Номер детали на чертеже:

2

Решетка пальцевая

Заводской номер: КЗК0280030 Количество на модель: 1
КЗК0280030
1
3

Номер детали на чертеже:

3

Уплотнение

Заводской номер: КЗК0280002 Количество на модель: 1
КЗК0280002
1
4

Номер детали на чертеже:

4

Прижим

Заводской номер: КЗК0280401 Количество на модель: 1
КЗК0280401
1
5

Номер детали на чертеже:

5

Экран

Заводской номер: КЗР0280004А Количество на модель: 2
КЗР0280004А
2
6

Номер детали на чертеже:

6

Планка стопорная

Заводской номер: КЗР0280438 Количество на модель: 4
КЗР0280438
4
7

Номер детали на чертеже:

7

Корпус

Заводской номер: КЗР0280608А Количество на модель: 2
КЗР0280608А
2
8

Номер детали на чертеже:

8

Корпус

Заводской номер: КЗР0280608А-01 Количество на модель: 2
КЗР0280608А-01
2
9

Номер детали на чертеже:

9

Крышка

Заводской номер: КЗР0280609А Количество на модель: 2
КЗР0280609А
2
10

Номер детали на чертеже:

10

Крышка

Заводской номер: КЗР0280609А-01 Количество на модель: 2
КЗР0280609А-01
2
11

Номер детали на чертеже:

11

Шайба

Заводской номер: КСН0101621-01 Количество на модель: 8
КСН0101621-01
8
12

Номер детали на чертеже:

12

Болт

Заводской номер: УЭС0100603А-05 Количество на модель: 8
УЭС0100603А-05
8
13

Номер детали на чертеже:

13

Болт М14-6ех35-7796

Заводской номер: БолтМ14-6ех35-7796 Количество на модель: 8
БолтМ14-6ех35-7796
8
14

Номер детали на чертеже:

14

Болт М6-6ех16-7798

Заводской номер: БолтМ6-6ех16-7798 Количество на модель: 7
БолтМ6-6ех16-7798
7
15

Номер детали на чертеже:

15

Болт М6-6ех20-7798

Заводской номер: БолтМ6-6ех20-7798 Количество на модель: 4
БолтМ6-6ех20-7798
4
16

Номер детали на чертеже:

16

Болт М6-6ех25-7798

Заводской номер: БолтМ6-6ех25-7798 Количество на модель: 2
БолтМ6-6ех25-7798
2
17

Номер детали на чертеже:

17

Винт В.М5-6ех20-17473

Заводской номер: ВинтВ.М5-6ех20-17473 Количество на модель: 2
ВинтВ.М5-6ех20-17473
2
18

Номер детали на чертеже:

18

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 25
ГайкаМ6-6G-5915
25
19

Номер детали на чертеже:

19

Гайка М5-6G-5927

Заводской номер: ГайкаМ5-6G-5927 Количество на модель: 2
ГайкаМ5-6G-5927
2
20

Номер детали на чертеже:

20

Шайба 5.65Г-6402

Заводской номер: Шайба565Г-6402 Количество на модель: 2
Шайба565Г-6402
2
21

Номер детали на чертеже:

21

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 29
Шайба6Т.65Г-6402
29
22

Номер детали на чертеже:

22

Шайба А.5.01-6958

Заводской номер: ШайбаА.5.01-6958 Количество на модель: 2
ШайбаА.5.01-6958
2
23

Номер детали на чертеже:

23

Шайба А.6.01-6958

Заводской номер: ШайбаА.6.01-6958 Количество на модель: 22
ШайбаА.6.01-6958
22
24

Номер детали на чертеже:

24

Штифт 10х24-3128

Заводской номер: Штифт10х24-3128 Количество на модель: 4
Штифт10х24-3128
4
