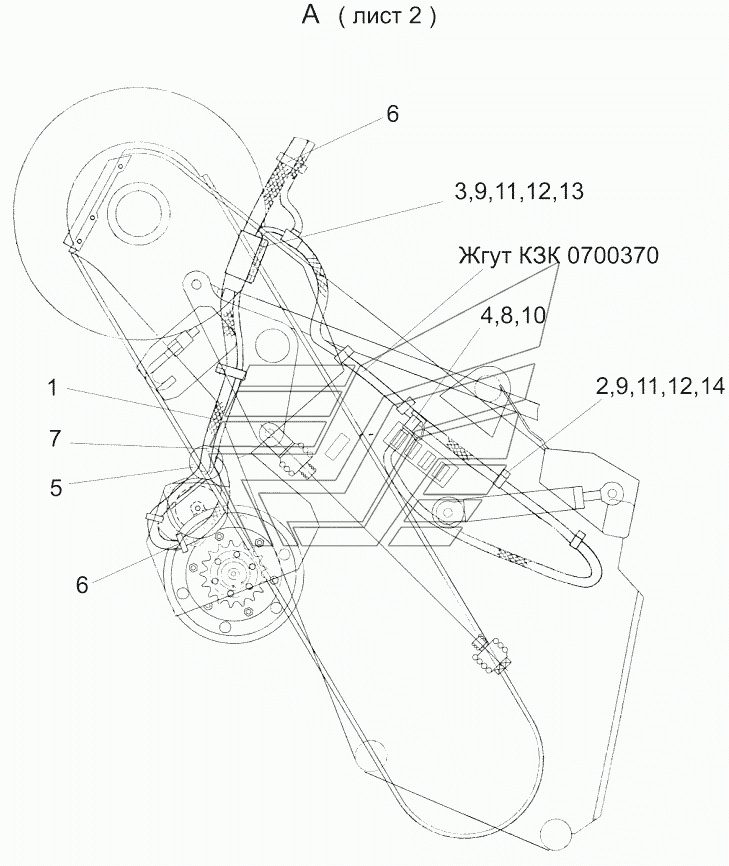

Электрооборудование молотилки самоходной КЗК 0100000Б-09 (лист 3) КЗС-7. Каталог 2010г.

Электрооборудование молотилки самоходной КЗК 0100000Б-09 (лист 2) КЗС-7 Привод главного контрпривода КЗК 0220000А КЗС-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Жгут

Заводской номер: КЗК0700010 Количество на модель: 7
КЗК0700010
7
2

Номер детали на чертеже:

2

Хомут

Заводской номер: КЗР0700800-01 Количество на модель: 3
КЗР0700800-01
3
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: КЗК0700419 Количество на модель: 1
КЗК0700419
1
4

Номер детали на чертеже:

4

Крышка

Заводской номер: КЗР0700009-02 Количество на модель: 1
КЗР0700009-02
1
5

Номер детали на чертеже:

5

Наконечник резиновый

Заводской номер: ТМ-59-6000-38 Количество на модель: 5
ТМ-59-6000-38
5
6

Номер детали на чертеже:

6

Лента стяжная

Заводской номер: УЭС0700021 Количество на модель: 64
УЭС0700021
64
7

Номер детали на чертеже:

7

Колпачок

Заводской номер: 54.24.445Б Количество на модель: 3
54.24.445Б
3
8

Номер детали на чертеже:

8

Колпак защитный

Заводской номер: 887А-3724039 Количество на модель: 1
887А-3724039
1
9

Номер детали на чертеже:

9

Болт М6-6ех20 – 7802

Заводской номер: БолтМ6-6ех20–7802 Количество на модель: 6
БолтМ6-6ех20–7802
6
10

Номер детали на чертеже:

10

Вилка

Заводской номер: В7-1ЦИКС.687111.003 Количество на модель: 1
В7-1ЦИКС.687111.003
1
11

Номер детали на чертеже:

11

Гайка M6-6G-5915

Заводской номер: ГайкаM6-6G-5915 Количество на модель: 17
ГайкаM6-6G-5915
17
12

Номер детали на чертеже:

12

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 33
Шайба6Т.65Г-6402
33
13

Номер детали на чертеже:

13

Шайба А.6.01-6958

Заводской номер: ШайбаА.6.01-6958 Количество на модель: 9
ШайбаА.6.01-6958
9
14

Номер детали на чертеже:

14

Шайба С.6.01-11371

Заводской номер: ШайбаС.6.01-11371 Количество на модель: 29
ШайбаС.6.01-11371
29
