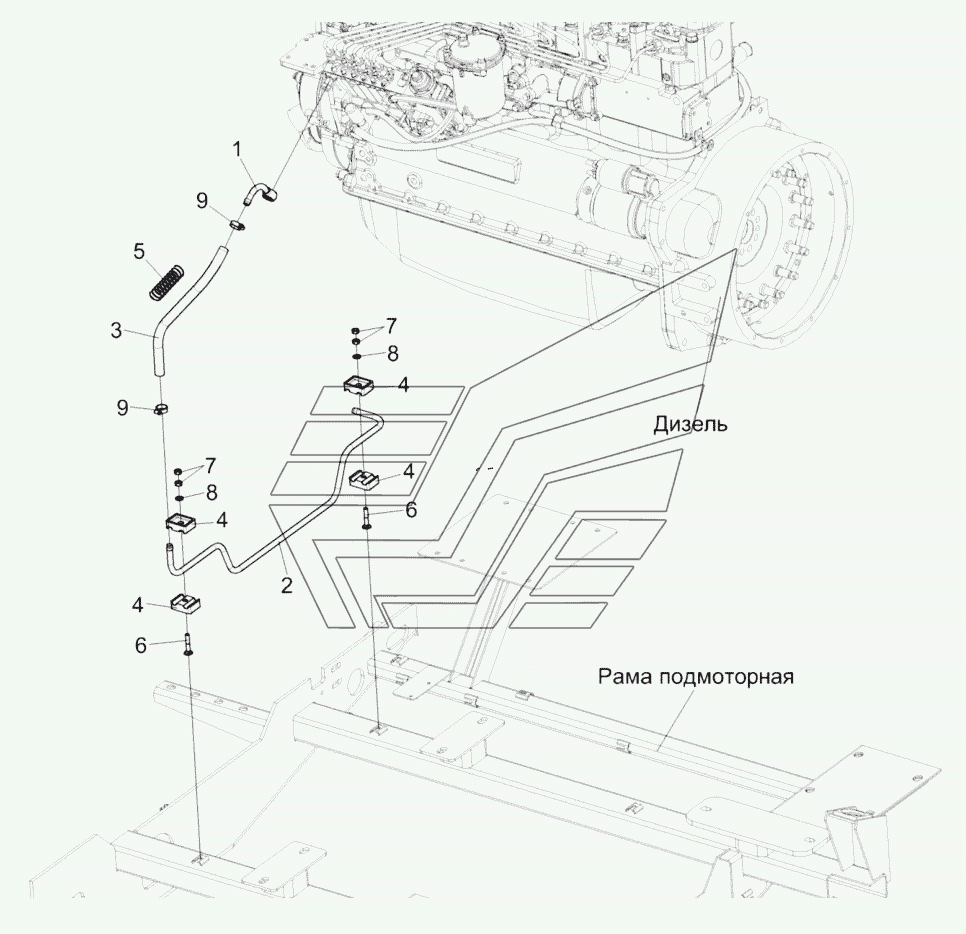

Установка топливопроводов КЗК-5-4-0126100 КЗС-575. Каталог 2016г.

Установка крышки моторного отсека КЗК-5-4-0106230 КЗС-575 Привод гидронасоса КЗК 0222500 КЗС-575

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка топливопроводов

Заводской номер: КЗК-5-4-0126100 Количество на модель: 1
КЗК-5-4-0126100
1
1

Номер детали на чертеже:

1

Топливопровод сливной

Заводской номер: КЗК-5-4-0126120 Количество на модель: 1
КЗК-5-4-0126120
1
2

Номер детали на чертеже:

2

Топливопровод сливной

Заводской номер: КЗК-5-4-0126807 Количество на модель: 1
КЗК-5-4-0126807
1
3

Номер детали на чертеже:

3

Рукав 12х20-10362

Заводской номер: КЗК-10-0126003 Количество на модель: 1
КЗК-10-0126003
1
4

Номер детали на чертеже:

4

Брус

Заводской номер: УЭС0602012А Количество на модель: 4
УЭС0602012А
4
5

Номер детали на чертеже:

5

Оплетка

Заводской номер: УЭС-6-0400619 Количество на модель: 1
УЭС-6-0400619
1
6

Номер детали на чертеже:

6

Болт М8-6ex45-7802

Заводской номер: БолтМ8-6ex45-7802 Количество на модель: 2
БолтМ8-6ex45-7802
2
7

Номер детали на чертеже:

7

Гайка М8-6g-5915

Заводской номер: ГайкаМ8-6g-5915 Количество на модель: 4
ГайкаМ8-6g-5915
4
8

Номер детали на чертеже:

8

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 2
ШайбаC.8.01-11371
2
9

Номер детали на чертеже:

9

Хомут червячный

Заводской номер: SCHGERD12-22 Количество на модель: 2
SCHGERD12-22
2
