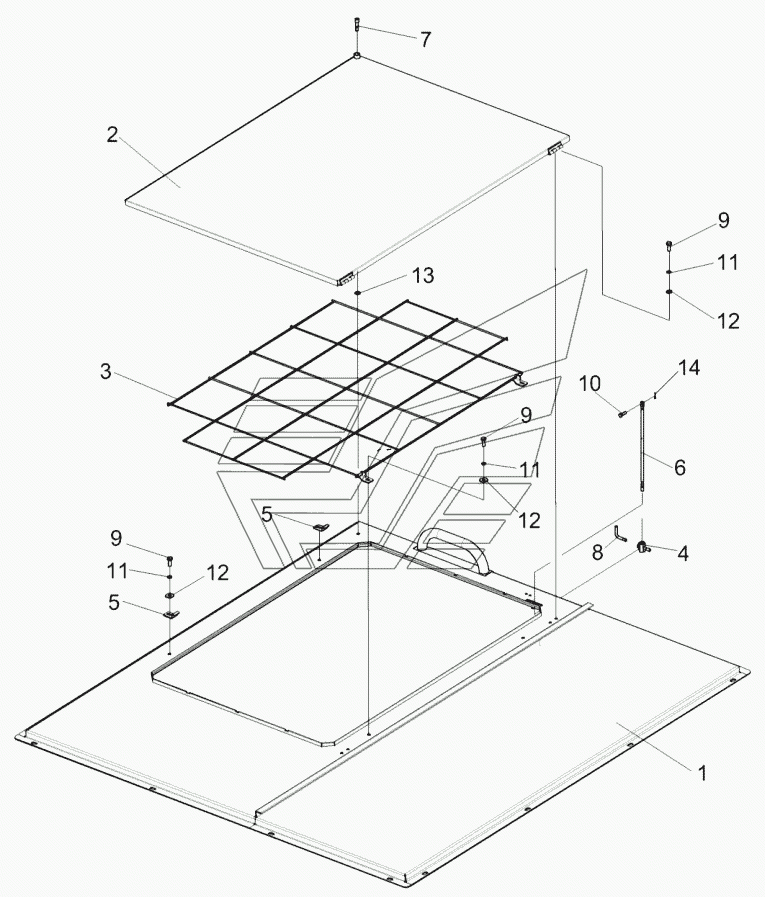

Крыша бункера КЗК-5-0204000 КЗС-575. Каталог 2016г.

Установка шнека КЗК 0206030Б и шнека загрузного зернового КЗК 0216000А КЗС-575 Шнек загрузной зерновой КЗК 0216000А КЗС-575

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Крыша бункера

Заводской номер: КЗК-5-0204000 Количество на модель: 1
КЗК-5-0204000
1
1

Номер детали на чертеже:

1

Каркас

Заводской номер: КЗК-5-0204010 Количество на модель: 1
КЗК-5-0204010
1
2

Номер детали на чертеже:

2

Крышка

Заводской номер: КЗК-5-0204030 Количество на модель: 1
КЗК-5-0204030
1
3

Номер детали на чертеже:

3

Решетка

Заводской номер: КЗК-5-0204040 Количество на модель: 1
КЗК-5-0204040
1
4

Номер детали на чертеже:

4

Направляющая

Заводской номер: КЗР0231230 Количество на модель: 1
КЗР0231230
1
5

Номер детали на чертеже:

5

Прижим

Заводской номер: КЗК-5-0204404 Количество на модель: 2
КЗК-5-0204404
2
6

Номер детали на чертеже:

6

Стержень

Заводской номер: КЗК-5-0204602 Количество на модель: 1
КЗК-5-0204602
1
7

Номер детали на чертеже:

7

Палец

Заводской номер: КЗР0231614 Количество на модель: 1
КЗР0231614
1
8

Номер детали на чертеже:

8

Рукоятка

Заводской номер: КЗР0231615 Количество на модель: 1
КЗР0231615
1
9

Номер детали на чертеже:

9

Болт М6-6eх16-7798

Заводской номер: БолтМ6-6ex16-7798 Количество на модель: 8
БолтМ6-6ex16-7798
8
10

Номер детали на чертеже:

10

Ось 6-8 b12х20-9650

Заводской номер: Ось6-8b12х20-9650 Количество на модель: 2
Ось6-8b12х20-9650
2
11

Номер детали на чертеже:

11

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 8
Шайба6Т.65Г-6402
8
12

Номер детали на чертеже:

12

Шайба С.6.01-11371

Заводской номер: ШайбаС.6.01-11371 Количество на модель: 4
ШайбаС.6.01-11371
4
13

Номер детали на чертеже:

13

Шайба С.8.01-11371

Заводской номер: ШайбаС.8.01-11371 Количество на модель: 1
ШайбаС.8.01-11371
1
14

Номер детали на чертеже:

14

Шплинт 1,6х12-397

Заводской номер: Шплинт1,6х12-397 Количество на модель: 6
Шплинт1,6х12-397
6
Установка шнека КЗК 0206030Б и шнека загрузного зернового КЗК 0216000А КЗС-575 Шнек загрузной зерновой КЗК 0216000А КЗС-575
