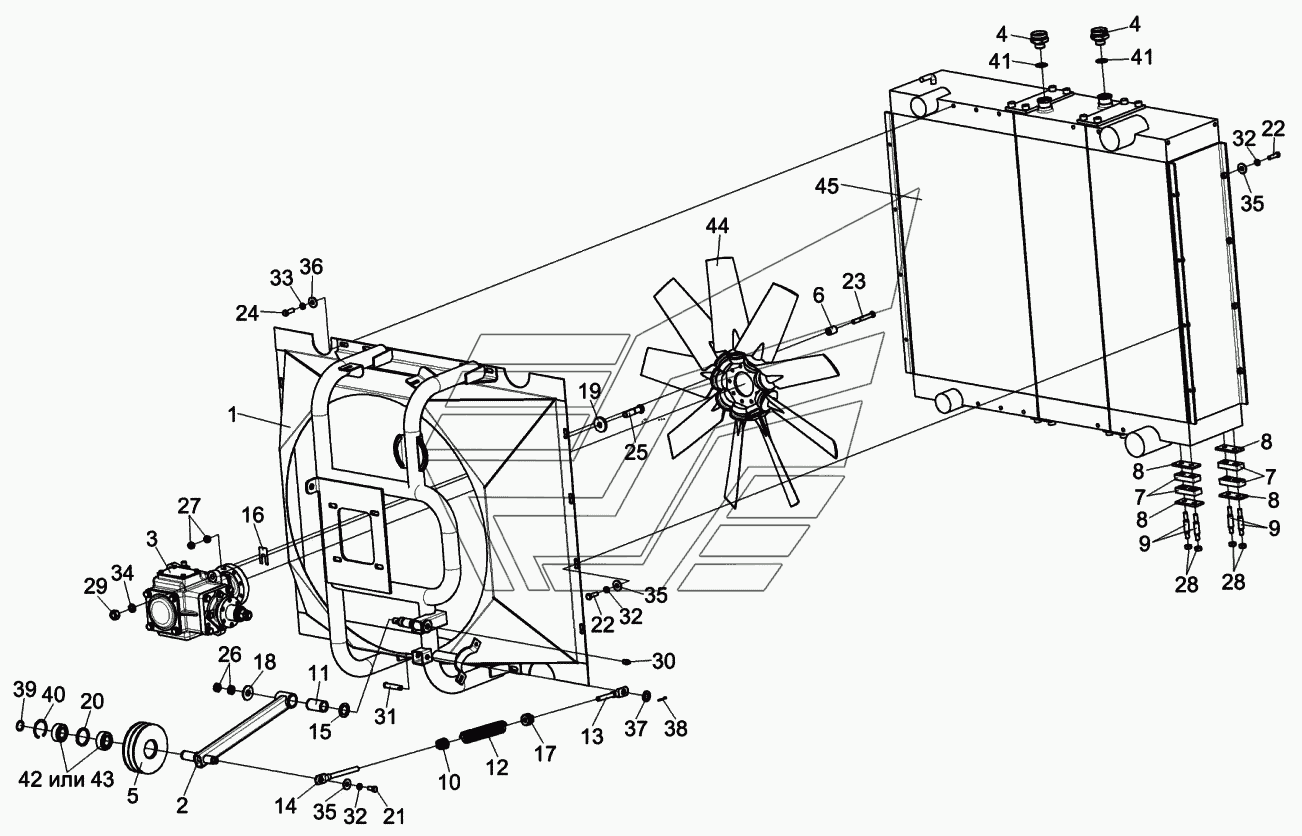

Установка радиатора КСК-6025-0117000 КВК-6025. Каталог 2015г.

Установка воздухоочистителя КСК-6025-0116080 КВК-6025 Редуктор КСК-6025-0135000 КВК-6025

Вид отображения:

Детали справа

По ширине экрана

КСК-6025-0117000

КСК-6025-0117310

КСК-6025-0117430

КСК-6025-0117440

КЗК-12-3-0106650

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Установка радиатора

Заводской номер: КСК-6025-0117000 Количество на модель: 1

КСК-6025-0117000

1

Номер детали на чертеже:

Растяжка

Заводской номер: КСК-6025-0117310 Количество на модель: 1

КСК-6025-0117310

1

Номер детали на чертеже:

Рычаг

Заводской номер: КСК-6025-0117430 Количество на модель: 1

КСК-6025-0117430

1

Номер детали на чертеже:

Рычаг

Заводской номер: КСК-6025-0117440 Количество на модель: 1

КСК-6025-0117440

1

Номер детали на чертеже:

Ролик натяжной

Заводской номер: КЗК-12-3-0106650 Количество на модель: 1

КЗК-12-3-0106650

1

1

Номер детали на чертеже:

1

Рамка

Заводской номер: КСК-6025-0117110 Количество на модель: 1

КСК-6025-0117110

1

2

Номер детали на чертеже:

2

Рычаг

Заводской номер: КСК-6025-0117450 Количество на модель: 1

КСК-6025-0117450

1

3

Номер детали на чертеже:

3

Редуктор

Заводской номер: КСК-6025-0135000 Количество на модель: 1

КСК-6025-0135000

1

4

Номер детали на чертеже:

4

Штуцер

Заводской номер: КСК-6025-0601604 Количество на модель: 2

КСК-6025-0601604

2

5

Номер детали на чертеже:

5

Ролик натяжной

Заводской номер: КВС-1-0150104 Количество на модель: 1

КВС-1-0150104

1

6

Номер детали на чертеже:

6

Втулка

Заводской номер: КВС-1-0152607 Количество на модель: 9

КВС-1-0152607

9

7

Номер детали на чертеже:

7

Виброизолятор

Заводской номер: КГС-4-0116021 Количество на модель: 8

КГС-4-0116021

8

8

Номер детали на чертеже:

8

Пластина

Заводской номер: КГС-4-0116441 Количество на модель: 8

КГС-4-0116441

8

9

Номер детали на чертеже:

9

Шпилька

Заводской номер: КГС-4-0116649 Количество на модель: 8

КГС-4-0116649

8

10

Номер детали на чертеже:

10

Пробка

Заводской номер: КЗР0202102 Количество на модель: 1

КЗР0202102

1

11

Номер детали на чертеже:

11

Втулка

Заводской номер: КЗР0221207-01 Количество на модель: 1

КЗР0221207-01

1

12

Номер детали на чертеже:

12

Пружина

Заводской номер: КЗР0221605А Количество на модель: 1

КЗР0221605А

1

13

Номер детали на чертеже:

13

Зацеп

Заводской номер: КЗР0221606А Количество на модель: 1

КЗР0221606А

1

14

Номер детали на чертеже:

14

Зацеп

Заводской номер: КЗР0221606А-01 Количество на модель: 1

КЗР0221606А-01

1

15

Номер детали на чертеже:

15

Шайба специальная

Заводской номер: КИС0105438 Количество на модель: 1

КИС0105438

1

16

Номер детали на чертеже:

16

Шайба регулировочная

Заводской номер: КИС0135501Б Количество на модель: 6

КИС0135501Б

6

17

Номер детали на чертеже:

17

Пробка

Заводской номер: КСН0100107 Количество на модель: 1

КСН0100107

1

18

Номер детали на чертеже:

18

Шайба

Заводской номер: КСН0114402 Количество на модель: 1

КСН0114402

1

19

Номер детали на чертеже:

19

Шайба

Заводской номер: ПКК0107457Б Количество на модель: 4

ПКК0107457Б

4

20

Номер детали на чертеже:

20

Кольцо распорное

Заводской номер: 60-13125.10 Количество на модель: 1

60-13125.10

1

21

Номер детали на чертеже:

21

Болт М8-6eх16-7796

Заводской номер: БолтМ8-6ex16-7796 Количество на модель: 1

БолтМ8-6ex16-7796

1

22

Номер детали на чертеже:

22

Болт М8-6ex20-7796

Заводской номер: БолтМ8-6ex20-7796 Количество на модель: 16

БолтМ8-6ex20-7796

16

23

Номер детали на чертеже:

23

Болт М8-6eх65-7796

Заводской номер: БолтМ8-6ex65-7796 Количество на модель: 9

БолтМ8-6ex65-7796

9

24

Номер детали на чертеже:

24

Болт М10-6eх20-7796

Заводской номер: БолтМ10-6ex20-7796 Количество на модель: 8

БолтМ10-6ex20-7796

8

25

Номер детали на чертеже:

25

Болт М12-6eх50-7796

Заводской номер: БолтМ12-6ex50-7796 Количество на модель: 4

БолтМ12-6ex50-7796

4

26

Номер детали на чертеже:

26

Гайка М16-6G-2526

Заводской номер: ГайкаМ16-6G-2526 Количество на модель: 2

ГайкаМ16-6G-2526

2

27

Номер детали на чертеже:

27

Гайка М8-6G-11860

Заводской номер: ГайкаМ8-6G-11860 Количество на модель: 18

ГайкаМ8-6G-11860

18

28

Номер детали на чертеже:

28

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 8

ГайкаМ10-6G-5915

8

29

Номер детали на чертеже:

29

Гайка М12-6G-5915

Заводской номер: ГайкаМ12-6G-5915 Количество на модель: 4

ГайкаМ12-6G-5915

4

30

Номер детали на чертеже:

30

Масленка

Заводской номер: 1.2-19853 Количество на модель: 1

1.2-19853

1

31

Номер детали на чертеже:

31

Ось 6-12 b12х50-9650

Заводской номер: Ось6-12b12x50-9650 Количество на модель: 1

Ось6-12b12x50-9650

1

32

Номер детали на чертеже:

32

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 17

Шайба8Т.65Г-6402

17

33

Номер детали на чертеже:

33

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т.65Г-6402 Количество на модель: 8

Шайба10Т.65Г-6402

8

34

Номер детали на чертеже:

34

Шайба 12Т.65Г-6402

Заводской номер: Шайба12Т.65Г-6402 Количество на модель: 4

Шайба12Т.65Г-6402

4

35

Номер детали на чертеже:

35

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 17

ШайбаC8.01-6958

17

36

Номер детали на чертеже:

36

Шайба C 10.01-6958

Заводской номер: ШайбаC10.01-6958 Количество на модель: 8

ШайбаC10.01-6958

8

37

Номер детали на чертеже:

37

Шайба C.12.01-11371

Заводской номер: ШайбаC.12.01-11371 Количество на модель: 9

ШайбаC.12.01-11371

9

38

Номер детали на чертеже:

38

Шплинт 3,2х16-397

Заводской номер: Шплинт3,2x16-397 Количество на модель: 1

Шплинт3,2x16-397

1

39

Номер детали на чертеже:

39

Кольцо В25-13940

Заводской номер: В25-13940 Количество на модель: 1

В25-13940

1

40

Номер детали на чертеже:

40

Кольцо

Заводской номер: В52-13941 Количество на модель: 1

В52-13941

1

41

Номер детали на чертеже:

41

Прокладка 27 М1-23358

Заводской номер: Прокладка27М1-23358 Количество на модель: 2

Прокладка27М1-23358

2

42

Номер детали на чертеже:

42

Подшипник

Заводской номер: 62205-2RS1 Количество на модель: 2

62205-2RS1

2

43

Номер детали на чертеже:

43

Подшипник

Заводской номер: 622052RS Количество на модель: 2

622052RS

2

258322

TORQUE

622052RS

Код: 258322

Артикул: 622052RS,

Производитель: TORQUE

44

Номер детали на чертеже:

44

Вентилятор

Заводской номер: 770/9-9/P4ZR/40/PAG/74,75 Количество на модель: 1

770/9-9/P4ZR/40/PAG/74,75

1

45

Номер детали на чертеже:

45

Радиатор

Заводской номер: Б6025К.1301.0000 Количество на модель: 1

Б6025К.1301.0000

1
