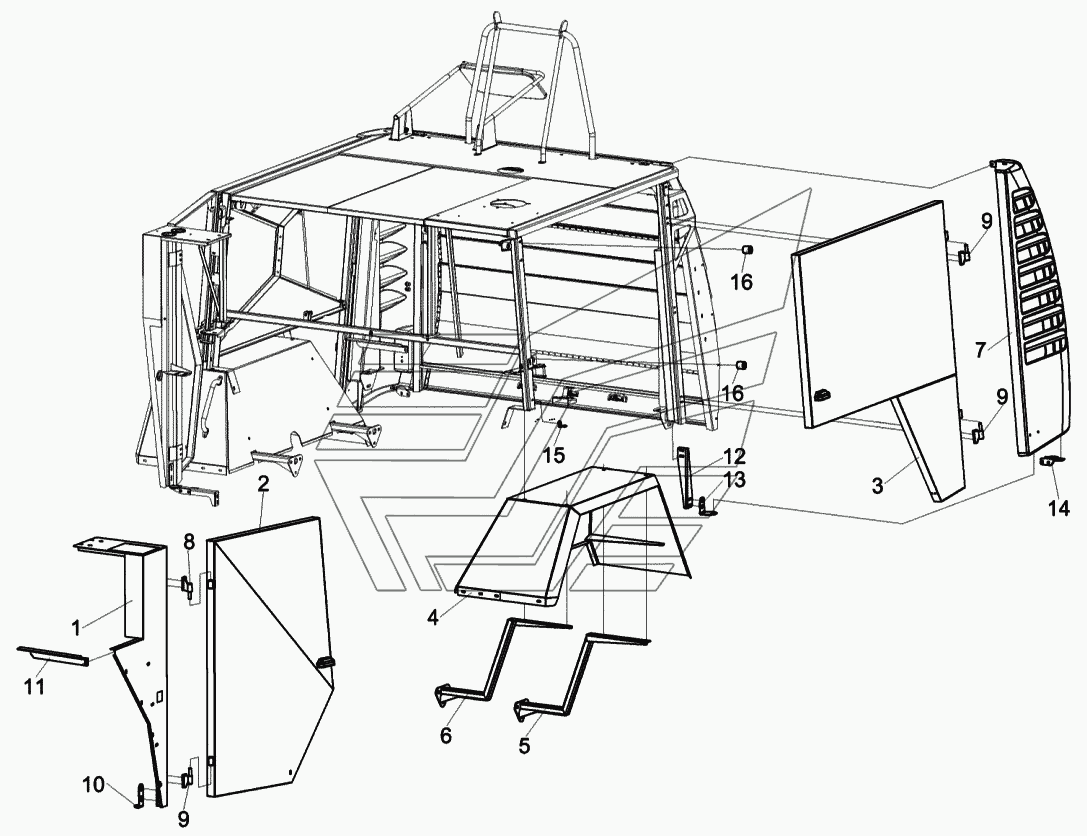

Установка капотов КСК-6025-0128000 КВК-6025. Каталог 2015г.

Установка площадки обслуживания КСК-6025-0100400 КВК-6025 Установка капотов КСК-6025-0128000 КВК-6025

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка капотов

Заводской номер: КСК-6025-0128000 Количество на модель: 1
КСК-6025-0128000
1
1

Номер детали на чертеже:

1

Боковина

Заводской номер: КСК-6025-0128100 Количество на модель: 1
КСК-6025-0128100
1
2

Номер детали на чертеже:

2

Дверь

Заводской номер: КСК-6025-0128140 Количество на модель: 1
КСК-6025-0128140
1
3

Номер детали на чертеже:

3

Капот

Заводской номер: КСК-6025-0128190 Количество на модель: 1
КСК-6025-0128190
1
4

Номер детали на чертеже:

4

Крыло

Заводской номер: КСК-6025-0128220 Количество на модель: 1
КСК-6025-0128220
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: КСК-6025-0128230 Количество на модель: 1
КСК-6025-0128230
1
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: КСК-6025-0128230-01 Количество на модель: 1
КСК-6025-0128230-01
1
7

Номер детали на чертеже:

7

Облицовка

Заводской номер: КСК-6025-0128250 Количество на модель: 1
КСК-6025-0128250
1
8

Номер детали на чертеже:

8

Петля

Заводской номер: КСК-6025-0128410 Количество на модель: 4
КСК-6025-0128410
4
9

Номер детали на чертеже:

9

Петля

Заводской номер: КСК-6025-0128410-01 Количество на модель: 4
КСК-6025-0128410-01
4
10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: КСК-6025-0128423 Количество на модель: 1
КСК-6025-0128423
1
11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: КСК-6025-0128456 Количество на модель: 1
КСК-6025-0128456
1
12

Номер детали на чертеже:

12

Уголок

Заводской номер: КСК-6025-0128486-01 Количество на модель: 1
КСК-6025-0128486-01
1
13

Номер детали на чертеже:

13

Кронштейн

Заводской номер: КСК-6025-0128487-01 Количество на модель: 1
КСК-6025-0128487-01
1
14

Номер детали на чертеже:

14

Кронштейн

Заводской номер: КСК-6025-0128488 Количество на модель: 1
КСК-6025-0128488
1
15

Номер детали на чертеже:

15

Опора

Заводской номер: КСК-6025-0129413 Количество на модель: 2
КСК-6025-0129413
2
16

Номер детали на чертеже:

16

Обойма

Заводской номер: АМ84.00.013 Количество на модель: 10
АМ84.00.013
10
Установка площадки обслуживания КСК-6025-0100400 КВК-6025 Установка капотов КСК-6025-0128000 КВК-6025
