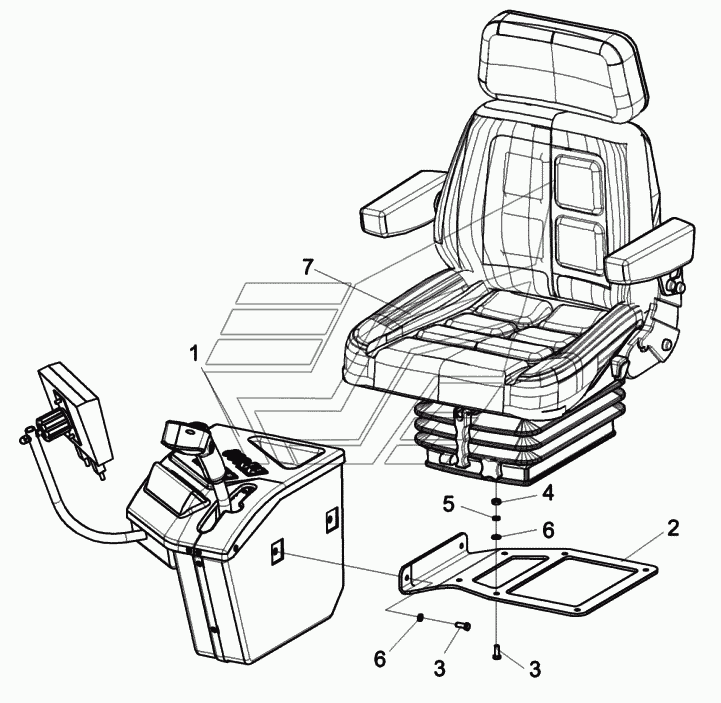

Сиденье КСК-6025-0119050 КВК-6025. Каталог 2015г.

Площадка управления КСК-6025-0119000 КВК-6025 Блок управления КСК-6025-0119240 КВК-6025

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Сиденье

Заводской номер: КСК-6025-0119050 Количество на модель: 1
КСК-6025-0119050
1
1

Номер детали на чертеже:

1

Блок управления

Заводской номер: КСК-6025-0119240 Количество на модель: 1
КСК-6025-0119240
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КСК-6025-0119409 Количество на модель: 1
КСК-6025-0119409
1
3

Номер детали на чертеже:

3

Болт М8-6ex20-7796

Заводской номер: БолтМ8-6ex20-7796 Количество на модель: 8
БолтМ8-6ex20-7796
8
4

Номер детали на чертеже:

4

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 6
ГайкаМ8-6G-5915
6
5

Номер детали на чертеже:

5

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 8
Шайба8Т.65Г-6402
8
6

Номер детали на чертеже:

6

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 8
ШайбаC.8.01-11371
8
7

Номер детали на чертеже:

7

Сиденье оператора

Заводской номер: F2001A1CBSW/SM80X Количество на модель: 1
F2001A1CBSW/SM80X
1
