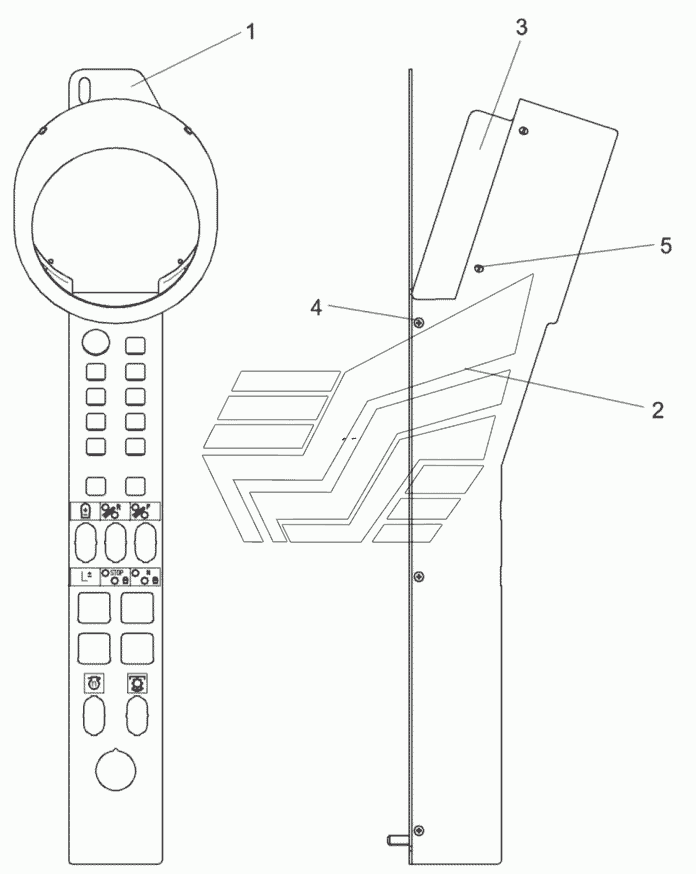

Пульт контроля КГС 0122000А КСК-600. Каталог 2011г.

Главный цилиндр КЗК 0119550 КСК-600 Электрооборудование пульта контроля КГС 0122000А КСК-600

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Пульт контроля

Заводской номер: КГС0122000А Количество на модель: 1
КГС0122000А
1
1

Номер детали на чертеже:

1

Крышка

Заводской номер: КГС0122030А Количество на модель: 1
КГС0122030А
1
2

Номер детали на чертеже:

2

Корпус

Заводской номер: КГС0122006 Количество на модель: 1
КГС0122006
1
3

Номер детали на чертеже:

3

Крышка

Заводской номер: КГС0122007 Количество на модель: 1
КГС0122007
1
4

Номер детали на чертеже:

4

Винт 2-4х10-10619

Заводской номер: Винт2-4х10-10619 Количество на модель: 6
Винт2-4х10-10619
6
5

Номер детали на чертеже:

5

Винт 4х10-10621

Заводской номер: Винт4х10-10621 Количество на модель: 4
Винт4х10-10621
4
