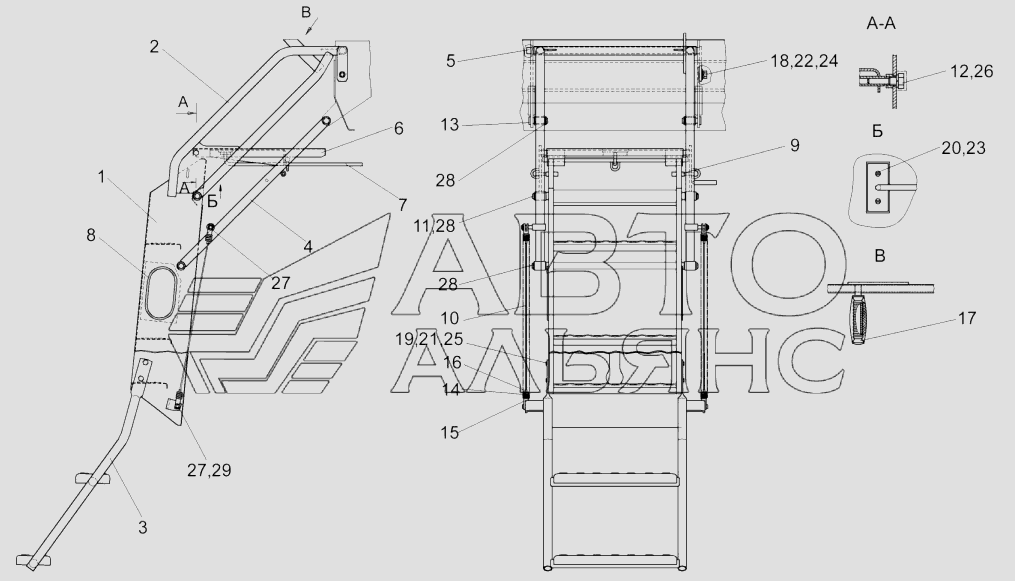

Установка трапа КЗК-7-0117000 КЗС-812. Каталог 2013г.

Крыша КЗК 0124000Б КЗС-812 Механизм фиксации трапа КЗС 0117100 КЗС-812

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка трапа

Заводской номер: КЗК-7-0117000 Количество на модель: 1
КЗК-7-0117000
1

Номер детали на чертеже:

Трап

Заводской номер: КЗК-7-0117100 Количество на модель: 1
КЗК-7-0117100
1

Номер детали на чертеже:

Пружина

Заводской номер: КЗС0117080А Количество на модель: 2
КЗС0117080А
2
1

Номер детали на чертеже:

1

Лестница

Заводской номер: КЗК-7-0117010 Количество на модель: 1
КЗК-7-0117010
1
2

Номер детали на чертеже:

2

Поручень

Заводской номер: КЗК-7-0117020 Количество на модель: 1
КЗК-7-0117020
1
3

Номер детали на чертеже:

3

Подножка

Заводской номер: КЗК-7-0117030 Количество на модель: 1
КЗК-7-0117030
1
4

Номер детали на чертеже:

4

Рамка

Заводской номер: КЗК-7-0117040 Количество на модель: 1
КЗК-7-0117040
1
5

Номер детали на чертеже:

5

Ось

Заводской номер: КЗК0121070 Количество на модель: 1
КЗК0121070
1
6

Номер детали на чертеже:

6

Площадка

Заводской номер: КЗС0117040 Количество на модель: 1
КЗС0117040
1
7

Номер детали на чертеже:

7

Опора

Заводской номер: КЗС0117050 Количество на модель: 1
КЗС0117050
1
8

Номер детали на чертеже:

8

Уплотнение

Заводской номер: КЗК-7-0117001 Количество на модель: 2
КЗК-7-0117001
2
9

Номер детали на чертеже:

9

Втулка

Заводской номер: КЗК0117001 Количество на модель: 2
КЗК0117001
2
10

Номер детали на чертеже:

10

Тросик

Заводской номер: КЗС0117001 Количество на модель: 1
КЗС0117001
1
11

Номер детали на чертеже:

11

Ось

Заводской номер: КЗС0117606А Количество на модель: 2
КЗС0117606А
2
12

Номер детали на чертеже:

12

Болт

Заводской номер: КЗС0117607 Количество на модель: 2
КЗС0117607
2
13

Номер детали на чертеже:

13

Палец

Заводской номер: КЗС0117608А Количество на модель: 2
КЗС0117608А
2
14

Номер детали на чертеже:

14

Пружина

Заводской номер: КЗС0117611Б Количество на модель: 1
КЗС0117611Б
1
15

Номер детали на чертеже:

15

Пробка

Заводской номер: КЗС0117614А Количество на модель: 2
КЗС0117614А
2
16

Номер детали на чертеже:

16

Трубка

Заводской номер: КЗС0117811 Количество на модель: 2
КЗС0117811
2
17

Номер детали на чертеже:

17

Рукоятка руля левая

Заводской номер: 3115-34120 Количество на модель: 1
3115-34120
1
18

Номер детали на чертеже:

18

Болт М6-6gx20-7798

Заводской номер: БолтМ6-6gx20-7798 Количество на модель: 1
БолтМ6-6gx20-7798
1
19

Номер детали на чертеже:

19

Болт М10-6gx20-7796

Заводской номер: БолтМ10-6gx20-7796 Количество на модель: 4
БолтМ10-6gx20-7796
4
20

Номер детали на чертеже:

20

Винт В.М6-6gx12-17473

Заводской номер: ВинтВ.М6-6gx12-17473 Количество на модель: 2
ВинтВ.М6-6gx12-17473
2
21

Номер детали на чертеже:

21

Гайка M10-6G-5915

Заводской номер: ГайкаM10-6G-5915 Количество на модель: 4
ГайкаM10-6G-5915
4
22

Номер детали на чертеже:

22

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т65Г-6402 Количество на модель: 1
Шайба6Т65Г-6402
1
24

Номер детали на чертеже:

24

Шайба

Заводской номер: ШайбаА6.01-6958 Количество на модель: 1
ШайбаА6.01-6958
1
25

Номер детали на чертеже:

25

Шайба 10Т.65Г-6402

Заводской номер: Шайба10Т65Г-6402 Количество на модель: 4
Шайба10Т65Г-6402
4
26

Номер детали на чертеже:

26

Шайба 12Т.65Г-6402

Заводской номер: Шайба12Т65Г-6402 Количество на модель: 2
Шайба12Т65Г-6402
2
27

Номер детали на чертеже:

27

Шплинт 3,2х20-397

Заводской номер: Шплинт3,2х20-397 Количество на модель: 4
Шплинт3,2х20-397
4
28

Номер детали на чертеже:

28

Кольцо В16-13942

Заводской номер: В16-13942 Количество на модель: 2
В16-13942
2
29

Номер детали на чертеже:

29

Ось 6-10b12x32-9650

Заводской номер: Ось6-10b12x32-9650 Количество на модель: 2
Ось6-10b12x32-9650
2
