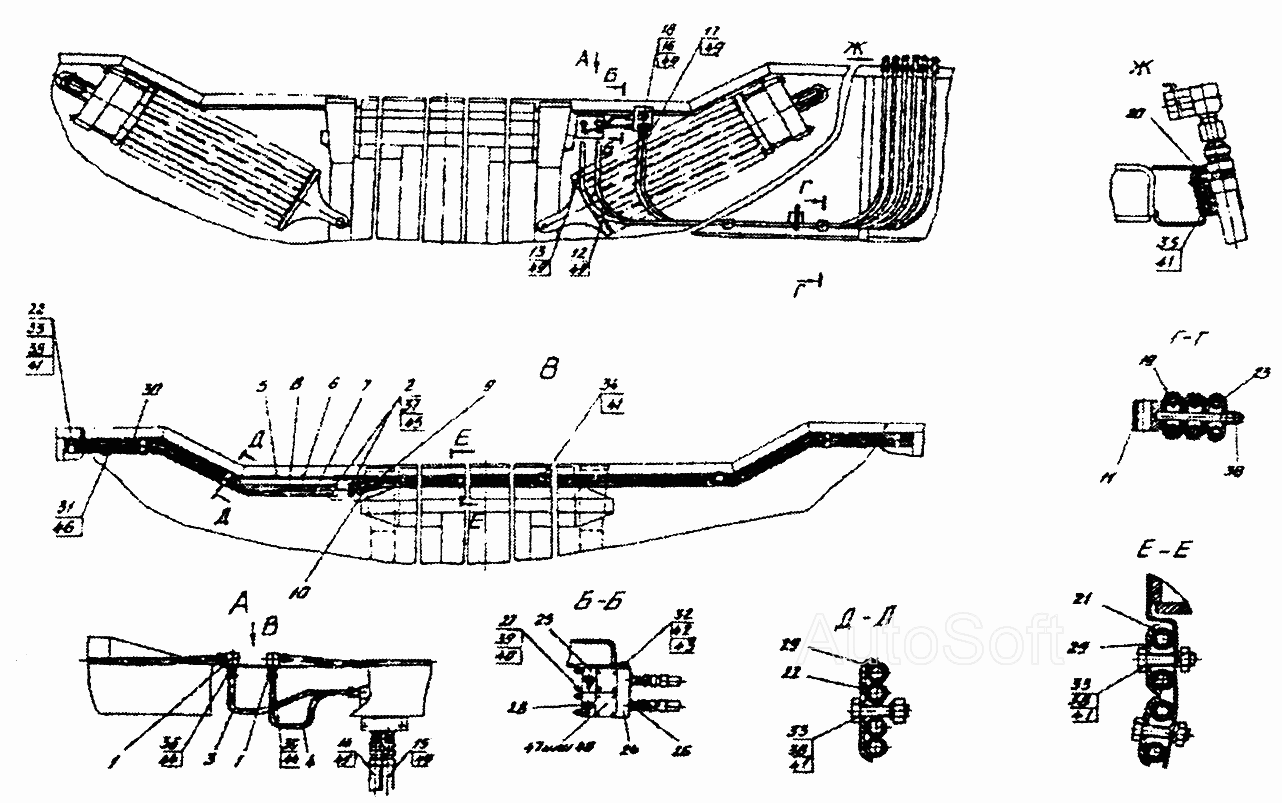

Жатка зерновая. Схема гидравлическая (КЗР0360000Б) КЗР-10. Каталог 2007г.

Ось (КЗР0201300Б) КЗР-10 Установка редуктора (КЗР0100010Б) КЗР-10

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Блок гидрозамков

Заводской номер: КЗР0360010А Количество на модель: 1
КЗР0360010А
1
1

Номер детали на чертеже:

1

Угольник

Заводской номер: КЗР0360030А Количество на модель: 2
КЗР0360030А
2
2

Номер детали на чертеже:

2

Угольник

Заводской номер: КЗР0360040А Количество на модель: 2
КЗР0360040А
2
3

Номер детали на чертеже:

3

Трубопровод

Заводской номер: КЗР0360050А Количество на модель: 1
КЗР0360050А
1
4

Номер детали на чертеже:

4

Трубопровод

Заводской номер: КЗР0360060А Количество на модель: 1
КЗР0360060А
1
5

Номер детали на чертеже:

5

Трубопровод

Заводской номер: КЗР0360070А Количество на модель: 1
КЗР0360070А
1
6

Номер детали на чертеже:

6

Трубопровод

Заводской номер: КЗР0360090А Количество на модель: 1
КЗР0360090А
1
7

Номер детали на чертеже:

7

Трубопровод

Заводской номер: КЗР0360100А Количество на модель: 1
КЗР0360100А
1
8

Номер детали на чертеже:

8

Трубопровод

Заводской номер: КЗР0360110А Количество на модель: 1
КЗР0360110А
1
9

Номер детали на чертеже:

9

Трубопровод

Заводской номер: КЗР0360120А Количество на модель: 1
КЗР0360120А
1
10

Номер детали на чертеже:

10

Трубопровод

Заводской номер: КЗР0360130А Количество на модель: 1
КЗР0360130А
1
11

Номер детали на чертеже:

11

Стяжка

Заводской номер: КЗР0360200 Количество на модель: 2
КЗР0360200
2
12

Номер детали на чертеже:

12

Полумуфта внутренняя

Заводской номер: ПКК0113120 Количество на модель: 1
ПКК0113120
1
13

Номер детали на чертеже:

13

Полумуфта внутренняя

Заводской номер: ПКК0113120-01 Количество на модель: 1
ПКК0113120-01
1
14

Номер детали на чертеже:

14

Полумуфта внутренняя

Заводской номер: ПКК0113120-02 Количество на модель: 1
ПКК0113120-02
1
15

Номер детали на чертеже:

15

Полумуфта внутренняя

Заводской номер: ПКК0113120-03 Количество на модель: 1
ПКК0113120-03
1
16

Номер детали на чертеже:

16

Полумуфта внутренняя

Заводской номер: ПКК0113120-05 Количество на модель: 1
ПКК0113120-05
1
17

Номер детали на чертеже:

17

Полумуфта внутренняя

Заводской номер: ПКК0113120-06 Количество на модель: 1
ПКК0113120-06
1
18

Номер детали на чертеже:

18

Дроссель

Заводской номер: УЭС0604240 Количество на модель: 1
УЭС0604240
1
19

Номер детали на чертеже:

19

Прокладка

Заводской номер: КЗР0360001 Количество на модель: 12
КЗР0360001
12
20

Номер детали на чертеже:

20

Держатель

Заводской номер: КЗР0360002 Количество на модель: 6
КЗР0360002
6
21

Номер детали на чертеже:

21

Прижим

Заводской номер: КЗР0360501Б Количество на модель: 8
КЗР0360501Б
8
22

Номер детали на чертеже:

22

Прижим

Заводской номер: КЗР0360502 Количество на модель: 3
КЗР0360502
3
23

Номер детали на чертеже:

23

Прижим

Заводской номер: КЗР0360503 Количество на модель: 12
КЗР0360503
12
24

Номер детали на чертеже:

24

Плита монтажная

Заводской номер: КЗР0360601А Количество на модель: 1
КЗР0360601А
1
25

Номер детали на чертеже:

25

Плита

Заводской номер: КЗР0360602А Количество на модель: 2
КЗР0360602А
2
26

Номер детали на чертеже:

26

Штуцер

Заводской номер: КЗР0360603А Количество на модель: 4
КЗР0360603А
4
27

Номер детали на чертеже:

27

Шпилька

Заводской номер: КЗР0360604А Количество на модель: 8
КЗР0360604А
8
28

Номер детали на чертеже:

28

Штуцер

Заводской номер: КЗР0360605А Количество на модель: 2
КЗР0360605А
2
29

Номер детали на чертеже:

29

Прокладка

Заводской номер: КЗР0600009 Количество на модель: 12
КЗР0600009
12
30

Номер детали на чертеже:

30

Штуцер

Заводской номер: УЭС0602602 Количество на модель: 8
УЭС0602602
8
31

Номер детали на чертеже:

31

Кольцо

Заводской номер: УЭС0602612А Количество на модель: 8
УЭС0602612А
8
32

Номер детали на чертеже:

32

Болт М8-6gх16-7796

Заводской номер: [Болт М8-6gх16-7796] Количество на модель: 2
[Болт М8-6gх16-7796]
2
33

Номер детали на чертеже:

33

Болт М6-6gх30-7798

Заводской номер: [Болт М6-6gх30-7798] Количество на модель: 9
[Болт М6-6gх30-7798]
9
34

Номер детали на чертеже:

34

Болт М6-6gх35-7798

Заводской номер: [Болт М6-6gх35-7798] Количество на модель: 2
[Болт М6-6gх35-7798]
2
35

Номер детали на чертеже:

35

Винт ВМ6-6gх12-17473

Заводской номер: [Винт ВМ6-6gх12-17473] Количество на модель: 12
[Винт ВМ6-6gх12-17473]
12
36

Номер детали на чертеже:

36

Гайка М14х1,5-6g-2526

Заводской номер: [Гайка М14х1,5-6g-2526] Количество на модель: 2
[Гайка М14х1,5-6g-2526]
2
37

Номер детали на чертеже:

37

Гайка М16х1,5-6g-2526

Заводской номер: [Гайка М16х1,5-6g-2526] Количество на модель: 2
[Гайка М16х1,5-6g-2526]
2
38

Номер детали на чертеже:

38

Гайка М6-6g-5915

Заводской номер: [Гайка М6-6g-5915] Количество на модель: 15
[Гайка М6-6g-5915]
15
39

Номер детали на чертеже:

39

Гайка М5-6g-5927

Заводской номер: [Гайка М5-6g-5927] Количество на модель: 16
[Гайка М5-6g-5927]
16
40

Номер детали на чертеже:

40

Шайба 5.65Г-6402

Заводской номер: [Шайба 5.65Г-6402] Количество на модель: 8
[Шайба 5.65Г-6402]
8
41

Номер детали на чертеже:

41

Шайба 6.65Г-6402

Заводской номер: [Шайба 6.65Г-6402] Количество на модель: 25
[Шайба 6.65Г-6402]
25
42

Номер детали на чертеже:

42

Шайба 8.65Г-6402

Заводской номер: [Шайба 8.65Г-6402] Количество на модель: 2
[Шайба 8.65Г-6402]
2
43

Номер детали на чертеже:

43

Шайба С8.01-11371

Заводской номер: [Шайба С8.01-11371] Количество на модель: 2
[Шайба С8.01-11371]
2
44

Номер детали на чертеже:

44

Шайба С14.01-11371

Заводской номер: [Шайба С14.01-11371] Количество на модель: 2
[Шайба С14.01-11371]
2
45

Номер детали на чертеже:

45

Шайба С16.01-11371

Заводской номер: [Шайба С16.01-11371] Количество на модель: 2
[Шайба С16.01-11371]
2
46

Номер детали на чертеже:

46

Гайка накидная 2-8-23353

Заводской номер: [Гайка накидная 2-8-23353] Количество на модель: 2
[Гайка накидная 2-8-23353]
2
47

Номер детали на чертеже:

47

Гидрозамок KOHV6M/16-В

Заводской номер: [Гидрозамок KOHV6M/16-В] Количество на модель: 2
[Гидрозамок KOHV6M/16-В]
2
48

Номер детали на чертеже:

48

Гидрозамок Z2S6B3-6X

Заводской номер: [Гидрозамок Z2S6B3-6X] Количество на модель: 2
[Гидрозамок Z2S6B3-6X]
2
