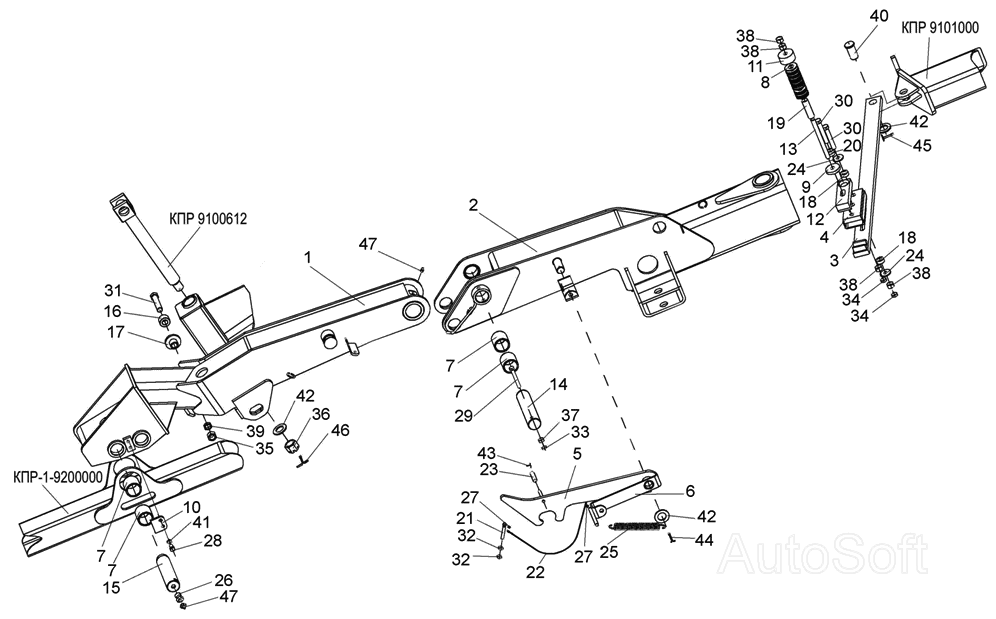

Навеска боковой секции (правой) КПР-9 Полесье-СН-90. Каталог 2006г.

Вывешивание боковой секции (левой) КПР-9 Полесье-СН-90 Навеска боковой секции (левой) КПР-9 Полесье-СН-90

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Защелка

Заводской номер: КПР 9113010А Количество на модель: 1
КПР 9113010А
1

Номер детали на чертеже:

Вилка

Заводской номер: КПР 9100612 Количество на модель:
КПР 9100612

Номер детали на чертеже:

Секция боковая

Заводской номер: КПР-1-9200000 Количество на модель:
КПР-1-9200000

Номер детали на чертеже:

Рама

Заводской номер: КПР 9101000 Количество на модель:
КПР 9101000

Номер детали на чертеже:

Тяга

Заводской номер: КПР 9113050А Количество на модель: 1
КПР 9113050А
1

Номер детали на чертеже:

Рукоятка

Заводской номер: КПР 9113040 Количество на модель: 1
КПР 9113040
1
1

Номер детали на чертеже:

1

Рычаг

Заводской номер: КПР 9105000 Количество на модель: 1
КПР 9105000
1
2

Номер детали на чертеже:

2

Рычаг

Заводской номер: КПР 9106000 Количество на модель: 1
КПР 9106000
1
3

Номер детали на чертеже:

3

Предохранитель

Заводской номер: КПР 9110000 Количество на модель: 1
КПР 9110000
1
4

Номер детали на чертеже:

4

Направляющая

Заводской номер: КПР 9111000 Количество на модель: 1
КПР 9111000
1
5

Номер детали на чертеже:

5

Защелка

Заводской номер: КПР 9113020А Количество на модель: 1
КПР 9113020А
1
6

Номер детали на чертеже:

6

Рукоятка

Заводской номер: КПР 9113030 Количество на модель: 1
КПР 9113030
1
7

Номер детали на чертеже:

7

Втулка

Заводской номер: КПР 9100101 Количество на модель: 4
КПР 9100101
4
8

Номер детали на чертеже:

8

Пружина тарельчатая

Заводской номер: КПР 9100401 Количество на модель: 32
КПР 9100401
32
9

Номер детали на чертеже:

9

Шайба

Заводской номер: КПР 9100402 Количество на модель: 1
КПР 9100402
1
10

Номер детали на чертеже:

10

Планка

Заводской номер: КПР 9100403 Количество на модель: 1
КПР 9100403
1
11

Номер детали на чертеже:

11

Втулка

Заводской номер: КПР 9100601 Количество на модель: 1
КПР 9100601
1
12

Номер детали на чертеже:

12

Предохранитель

Заводской номер: КПР 9100603 Количество на модель: 1
КПР 9100603
1
13

Номер детали на чертеже:

13

Шпилька

Заводской номер: КПР 9100606 Количество на модель: 1
КПР 9100606
1
14

Номер детали на чертеже:

14

Ось

Заводской номер: КПР 9100613А Количество на модель: 1
КПР 9100613А
1
15

Номер детали на чертеже:

15

Ось

Заводской номер: КПР 9100616А Количество на модель: 1
КПР 9100616А
1
16

Номер детали на чертеже:

16

Втулка

Заводской номер: КПР 9100617 Количество на модель: 1
КПР 9100617
1
17

Номер детали на чертеже:

17

Втулка

Заводской номер: КПР 9100618 Количество на модель: 1
КПР 9100618
1
18

Номер детали на чертеже:

18

Втулка

Заводской номер: КПР 9100622 Количество на модель: 2
КПР 9100622
2
19

Номер детали на чертеже:

19

Втулка

Заводской номер: КПР 9100801 Количество на модель: 1
КПР 9100801
1
20

Номер детали на чертеже:

20

Втулка

Заводской номер: КПР 9100803 Количество на модель: 1
КПР 9100803
1
21

Номер детали на чертеже:

21

Винт

Заводской номер: КПР 9113603 Количество на модель: 1
КПР 9113603
1
22

Номер детали на чертеже:

22

Тросик (Канат 2,2-Г-I-Ж-Н-1770-3069 L=505+5 мм)

Заводской номер: КПР 9113604 Количество на модель: 1
КПР 9113604
1
23

Номер детали на чертеже:

23

Втулка

Заводской номер: КПР 9113803 Количество на модель: 1
КПР 9113803
1
24

Номер детали на чертеже:

24

Шайба

Заводской номер: КСН 0114402-01 Количество на модель: 2
КСН 0114402-01
2
25

Номер детали на чертеже:

25

Пружина

Заводской номер: ПЕА 5607041 Количество на модель: 1
ПЕА 5607041
1
26

Номер детали на чертеже:

26

Штуцер

Заводской номер: ПКК 0202625 Количество на модель: 1
ПКК 0202625
1
27

Номер детали на чертеже:

27

Втулка тросика

Заводской номер: 8526-8607054 Количество на модель: 2
8526-8607054
2
28

Номер детали на чертеже:

28

Болт

Заводской номер: М12-6ех25-7796 Количество на модель: 2
М12-6ех25-7796
2
29

Номер детали на чертеже:

29

Болт

Заводской номер: М12-6ех90-7796 Количество на модель: 1
М12-6ех90-7796
1
30

Номер детали на чертеже:

30

Болт

Заводской номер: М16-6ех110-7796 Количество на модель: 2
М16-6ех110-7796
2
31

Номер детали на чертеже:

31

Болт

Заводской номер: М20-6ех100-7796 Количество на модель: 1
М20-6ех100-7796
1
32

Номер детали на чертеже:

32

Гайка

Заводской номер: М10-6G-2526 Количество на модель: 2
М10-6G-2526
2
33

Номер детали на чертеже:

33

Гайка

Заводской номер: М12-6G-2526 Количество на модель: 1
М12-6G-2526
1
34

Номер детали на чертеже:

34

Гайка

Заводской номер: М16-6G-2526 Количество на модель: 2
М16-6G-2526
2
35

Номер детали на чертеже:

35

Гайка

Заводской номер: М20-6G-2526 Количество на модель: 1
М20-6G-2526
1
36

Номер детали на чертеже:

36

Гайка

Заводской номер: М30х2-6G-2528 Количество на модель: 1
М30х2-6G-2528
1
37

Номер детали на чертеже:

37

Гайка

Заводской номер: М12-6G-5915 Количество на модель: 1
М12-6G-5915
1
38

Номер детали на чертеже:

38

Гайка

Заводской номер: М16-6G-5915 Количество на модель: 3
М16-6G-5915
3
39

Номер детали на чертеже:

39

Гайка

Заводской номер: М20-6G-5915 Количество на модель: 1
М20-6G-5915
1
40

Номер детали на чертеже:

40

Ось

Заводской номер: 6-30b12х60-9650 Количество на модель: 1
6-30b12х60-9650
1
41

Номер детали на чертеже:

41

Шайба

Заводской номер: 12 65Г-6402 Количество на модель: 2
12 65Г-6402
2
42

Номер детали на чертеже:

42

Шайба

Заводской номер: С.30.01-11371 Количество на модель: 3
С.30.01-11371
3
43

Номер детали на чертеже:

43

Шплинт

Заводской номер: 2,5х18-397 Количество на модель: 1
2,5х18-397
1
44

Номер детали на чертеже:

44

Шплинт

Заводской номер: 5х56-397 Количество на модель: 1
5х56-397
1
45

Номер детали на чертеже:

45

Шплинт

Заводской номер: 6,3х50-397 Количество на модель: 1
6,3х50-397
1
46

Номер детали на чертеже:

46

Шплинт

Заводской номер: 6,3х63-397 Количество на модель: 2
6,3х63-397
2
47

Номер детали на чертеже:

47

Масленка

Заводской номер: 1.2-19853 Количество на модель: 2
1.2-19853
2
